RM502输入输出模块是蓝天消防的一款二线制控制模块,模块不需要DC24V工作电源线。
RM502输入输出模块接线图:
接线说明:
T+、T-:报警总线(无极性)
X1、X2:无源信号输入(终端电阻4.7K)
K1、K2:常开触点,K1连接24VDC、K2连接外负载,具有监控外负载的断线故障功能。
K2、K3:常闭触点
[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

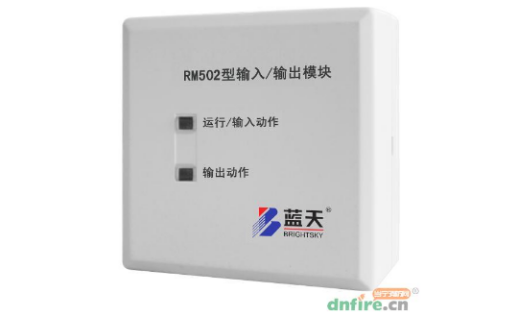

RM502型输入/输出模块
