泰和安防火门监控系统接线图

2023年修改版

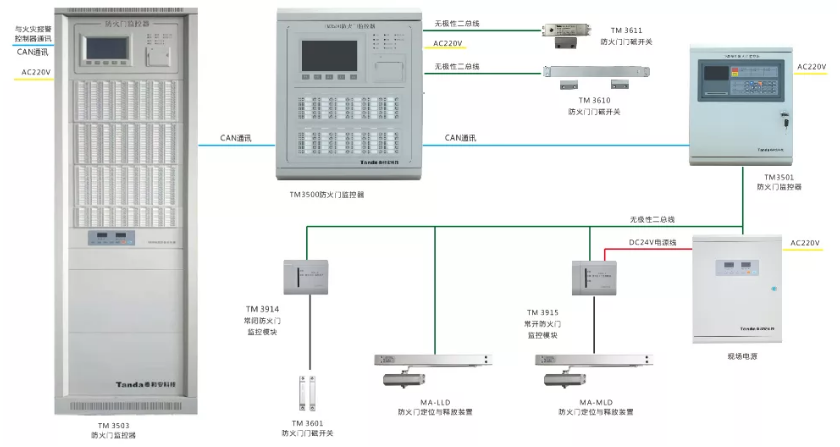

泰和安防火门监控系统接线图

泰和安防火门监控系统接线图

防火门定位与释放装置接线图

(常开门编码型二线制)

防火门定位与释放装置接线图

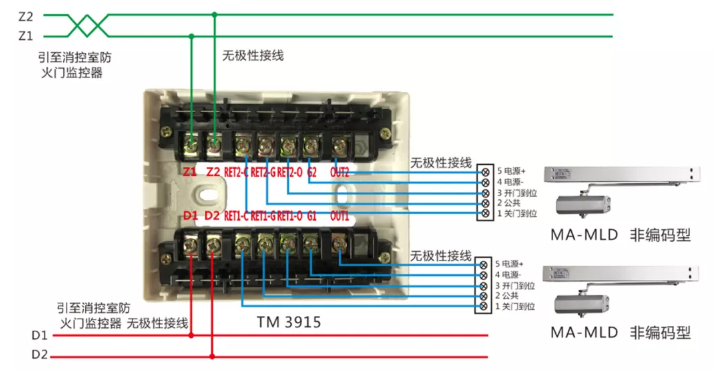

TM3915+防火门定位与释放装置接线图

(常开单门五线制接线)

TM3915+防火门定位与释放装置接线图

TM3915+防火门定位与释放装置接线图

(常开双门五线制接线)

TM3915+防火门定位与释放装置接线图

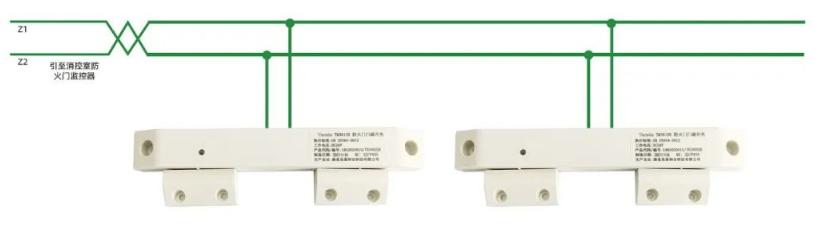

TM3610B防火门门磁开关接线图

  (编码型常闭门)23年增加

TM3610B防火门门磁开关接线图

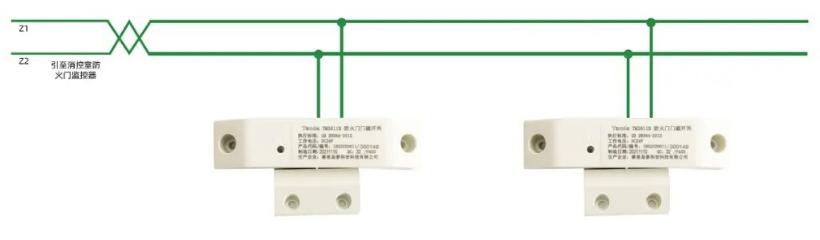

TM3611B防火门门磁开关接线图



  (编码型常闭门)23年增加

TM3611B防火门门磁开关接线图

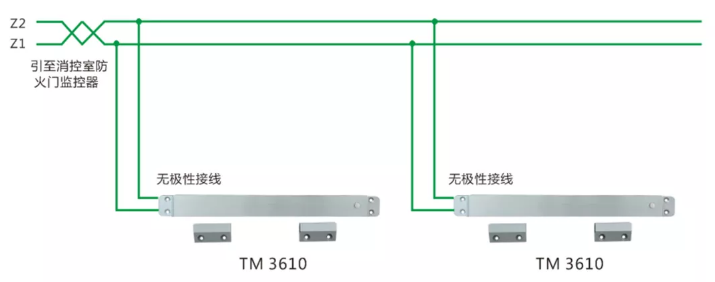

TM3610防火门门磁开关接线图

(编码型常闭门)

TM3610防火门门磁开关接线图

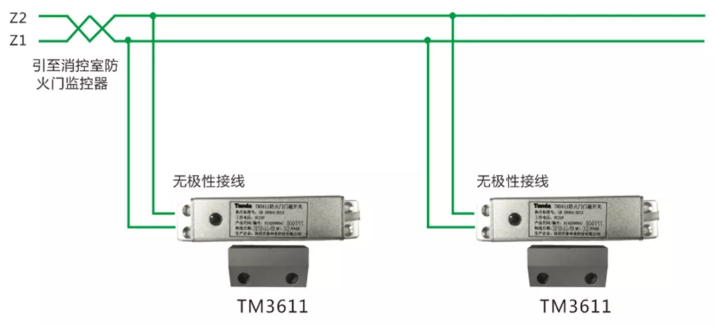

TM3611防火门门磁开关接线图

(编码型常闭门)

TM3611防火门门磁开关接线图

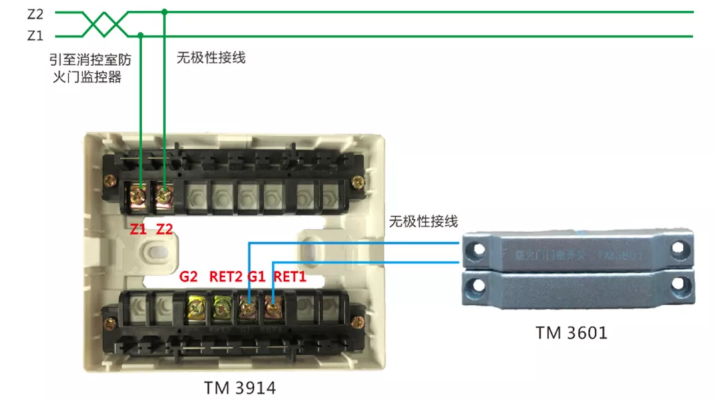

TM3914+非编码防火门门磁开关接线图

(常闭单门)

TM3914+非编码防火门门磁开关接线图

TM3914+非编码防火门门磁开关接线图

(常闭双门)

TM3914+非编码防火门门磁开关接线图

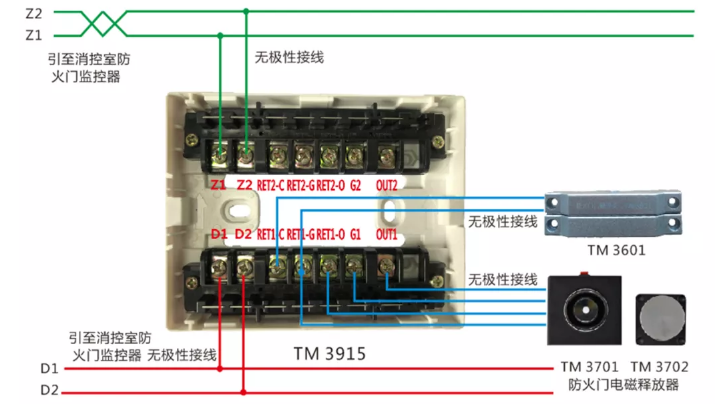

TM3915+非编码防火门电磁释放器接线图

(常开门)

TM3915+非编码防火门电磁释放器接线图
