红外光束感烟探测器调试步骤：

1、取下红外光束感烟探测器的上盖，接通24V电源及总线。将调试工具的调试区靠近探测器接口板上红色指示灯附近的舌簧开关，待探测器上的绿色指示灯闪亮或常亮时，移开调试工具，表明产品已经入调试状态。

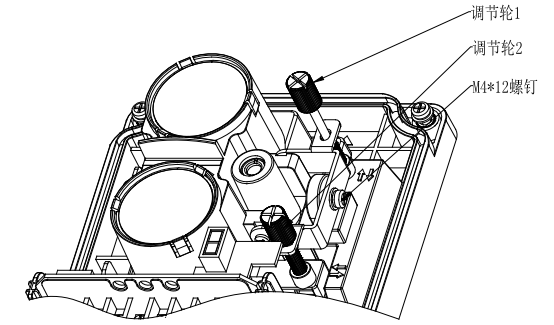

2、粗调：调节探测器上的调节轮（如下图，调节轮1为上下调节，调节轮2为左右调节），使激光模组射出的光斑照射到反射器区域附近，观察数码管显示数字大于“0”时完成粗调；

3、细调：分别微调调节轮1和调节轮2，调试过程中，数码管的示数越大，接收到的光强越强，为了使光路对准更精确，尽量使数码管显示数字最大，探测器的绿色指示灯持续点亮时，表示探测器接收到了足够的光强，可以进入下一调节步骤。细调完成后，数码管的示数应在“1”到“8”之间，当显示“9”时，说明距离值设置有误，重新设置距离值后再次调试。

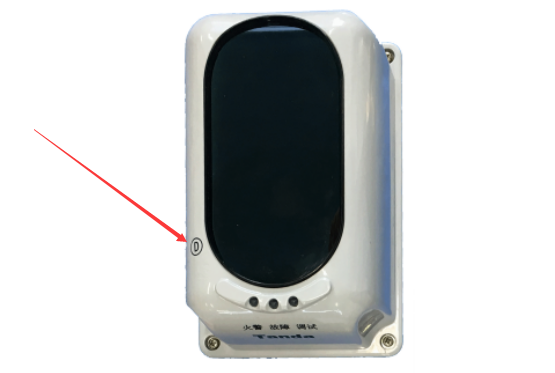

4、旋紧图所示M4*12螺钉，轻轻盖上上盖，拧紧上盖上的4个螺钉。

5、此时探测器的绿色指示灯应该常亮，用调试工具的调试区靠近探测器上盖上的调试区D（如下图位置），待绿色指示灯熄灭后，迅速将其移开，此时光路上不能有任何遮挡物，片刻后若出现黄色、绿色两指示灯同时常亮3秒后熄灭，表示调试成功。

6、仔细观察探测器的光路，确保接收光信号是由反射器反射而不是由墙壁、顶棚、支柱等各种障碍物的反射而来。如无法确定时，可通过用不透明物遮挡反射器的方法验证。

红外光束感烟探测器报警功能测试：

当探测器处于正常监视状态 20s 后，用测试板的火警测试区紧贴探测器遮挡一半窗口，30s 内探测器应报火警，且红色指示灯点亮。移开测试板，在控制器上清除火警，探测器的红色指示灯应熄灭，并重新进入正常巡检状态。如下图。

红外光束感烟探测器故障功能测试：

用测试板的故障测试区紧贴探测器遮挡一半的窗口，探测器应能报故障，且黄色故障指示灯点亮。立即取消遮挡，探测器的黄色故障指示灯应熄灭，并重新进入正常巡检状态。如上图。
