一、JTY-HM-TX3703线型光束感烟火灾探测器概述

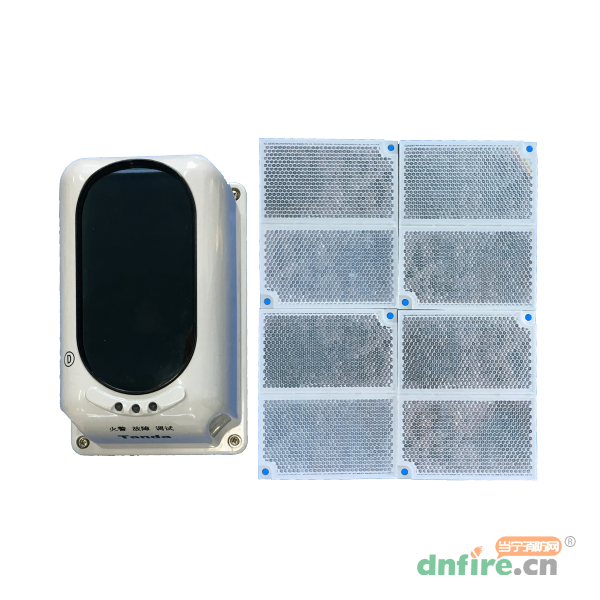

　　JTY-HM-TX3703线型光束感烟火灾探测器为编码型反射式线型红外光束感烟探测器，探测器必须与反射器配套使用。

　　探测器采用全新的、合理的结构设计，调试过程中配有独特的激光模组和数码管指示，使调试过程更简捷。本探测器可用于购物广场、健身中心、体育馆、展览馆、博物馆、酒店大堂、印刷厂、制衣厂、仓库等场所。

二、JTY-HM-TX3703线型光束感烟火灾探测器工作原理

　　探测器与反射器相对放置。探测器包含发射和接收两部分，发射部分发射出一定强度的红外光束，经反射器上反射后，由探测器的接收部分对返回的红外光束进行同步采集放大，并通过内置单片机对采集的信号进行分析判断。当烟雾进入探测区内时，由于烟雾阻挡了光线，使接收部分接收到的红外光的强度降低，达到报警阈值后，探测器点亮红色指示灯，通过总线上传火警信号。

三、JTY-HM-TX3703线型光束感烟火灾探测器特点

　　无极性二总线；

　　具有自动补偿功能，对于一定程度上由灰尘、振动等因素造成的影响可自动进行补偿，提高了探测器的可靠性；

　　调试简单，有同心激光模组指示，可以方便找到光路，有数码管显示，可以指示反射光强度；

　　现场可通过手持编码器设定灵敏度及距离值；

　　PCB板全密封防护工艺；

　　支持编码与非编码两种应用模式。

四、JTY-HM-TX3703线型光束感烟火灾探测器参数

工作电压	总线：15~28V 电源：DC20V~28V
工作电流	总线电流：≤2mA 电源电流： 监视电流≤23mA 报警电流≤33mA 调试电流≤55mA
光路定向相依性角度	±0.5 度（数据取左右最小偏角的平均值）
响应阈值	2.3dB ± 0.5dB
灵敏度等级	共 3 级 一级灵敏度：灵敏度最高 二级灵敏度：灵敏度中等 三级灵敏度：灵敏度最低
编码方式	电子编码（编码范围为 1～242）
火警、故障触点输出 （做编码模式时输出端子无效）	火警继电器：触点容量 30V/2A，正常时接线端子 HJ1、HJ2 常开，火警状态下闭合。 故障继电器：触点容量 30V/2A，正常时接线端子 GZ1、GZ2 常开，故障状态下闭合。
使用环境	温度 -10℃～ +55℃，相对湿度≤95%RH，不凝露。
颜色	灰色
外壳防护等级	普通环境应用时，外壳防护等级为 IP30； 特殊环境应用时，经胶封处理后，外壳防护等级为 IP66。
光路长度	8m～100m
重量	约 476g
探测器的状态指示	监视状态：红色指示灯周期性闪亮。 调试状态：绿色指示灯常亮或闪亮。 火警状态：红色指示灯常亮。 故障状态：黄色指示灯常亮。

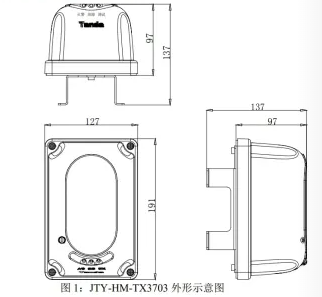

五、JTY-HM-TX3703线型光束感烟火灾探测器外形尺寸图
