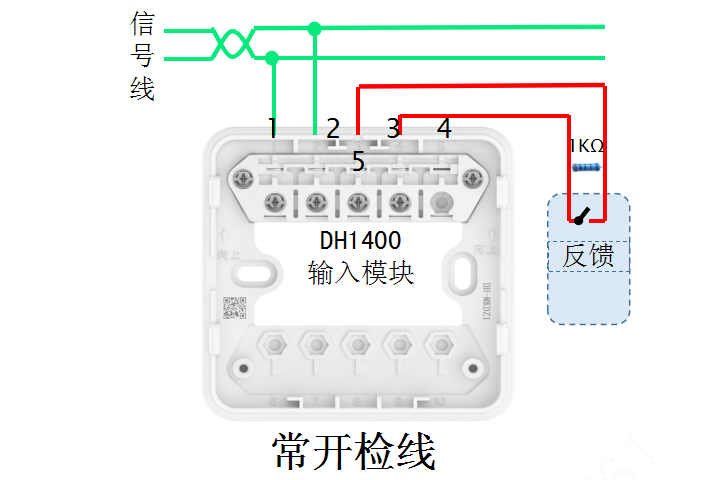

DH1400输入模块接线图

　　1、2信号线：总线16V-28V

　　3、4反馈线：常开反馈并联1KΩ电阻，常闭反馈串联1KΩ电阻

DH1410输入/输出模块

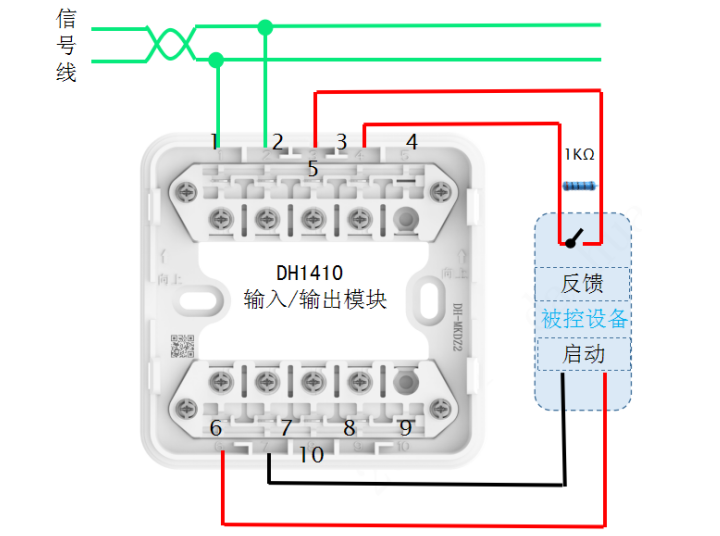

　无源输出、无源常开输入接线图

　　1、2信号线：总线16V-28V

　　3、4反馈线：常开反馈并联1KΩ电阻，(常闭反馈串联1KΩ电阻)

　　6、7输出线：开关量输出，无源常开，动作时闭合

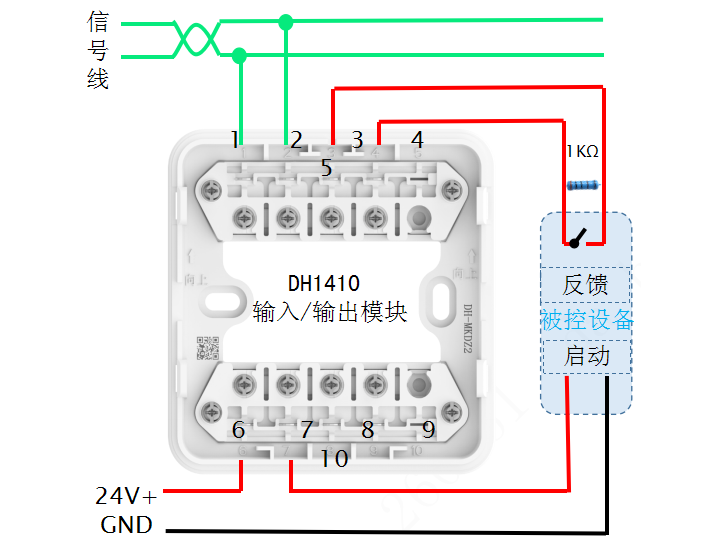

　外控24V输出、无源常开输入接线图

　　1、2信号线：总线16V-28V

　　3、4反馈线：常开反馈并联1KΩ电阻(常闭反馈串联1KΩ电阻)

　　6、7输出线：开关量输出，无源常开，动作时闭合

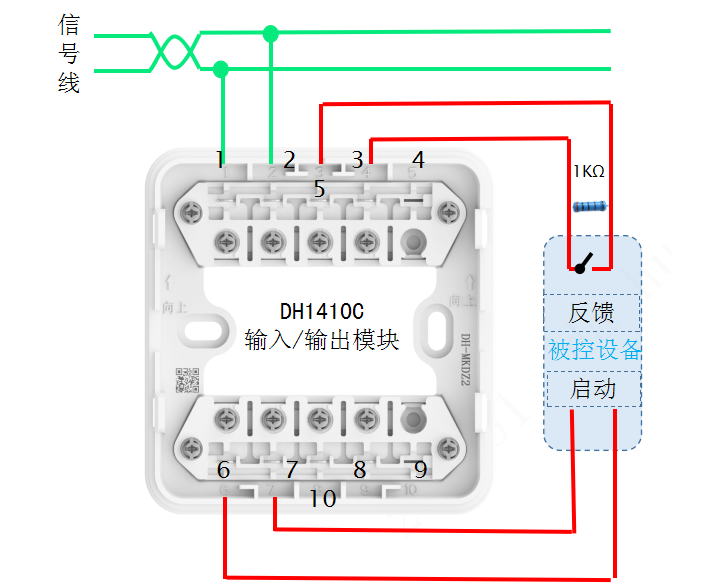

DH1410C输入/输出模块

　有源脉冲输出、无源常开输入接线图

　　1、2信号线：总线16V-28V

　　3、4反馈线：常开反馈并联1KΩ电阻(常闭反馈串联1KΩ电阻)

　　6、7输出线：有源脉冲输出，动作时输出24V/2A/25ms脉冲信号

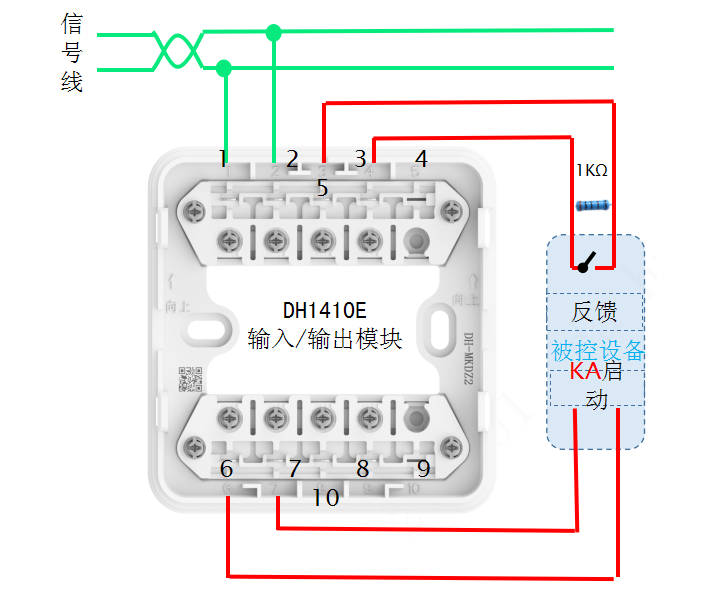

DH1410E输入/输出模块

　有源电平输出、无源常开输入接线图

　　1、2信号线：总线16V-28V

　　3、4反馈线：常开反馈并联1KΩ电阻(常闭反馈串联1KΩ电阻)

　　6、7输出线：有源电平输出，动作时输出DC24V，最大电流40mA

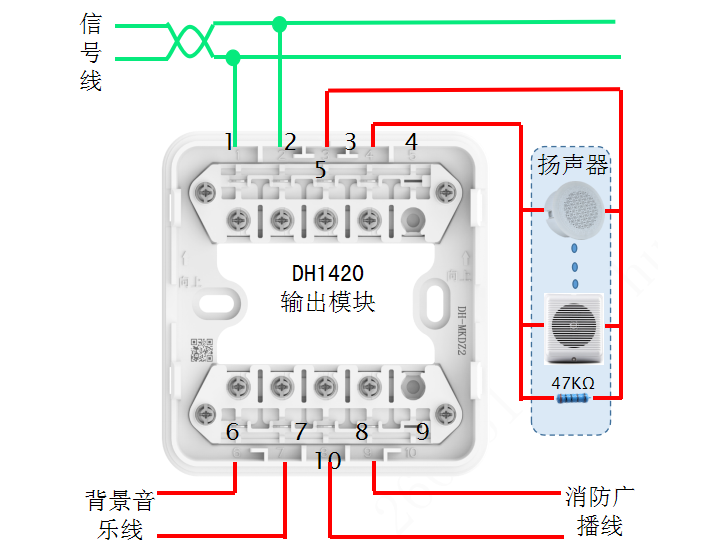

DH1420输出模块广播接线图

　　1、2信号线：总线16V-28V

　　3、4音箱线：接广播音箱(需并联47KΩ电阻)

　　6、7背景音乐线：接背景音乐功放

　　8、9消防广播线：接消防广播功放

DH1430隔离模块接线图

　　1、2信号线：主线信号线进线端

　　3、4信号线：支线信号线出线端
