狮岛消防模块接线图

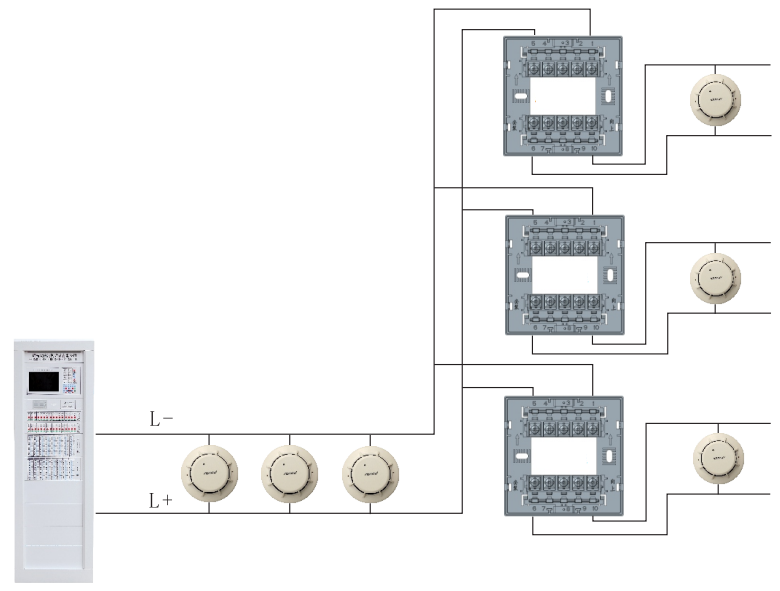

SD6211隔离模块接线图

SD6211隔离模块接线图

  SD6211隔离模块所带点位不超过32点。

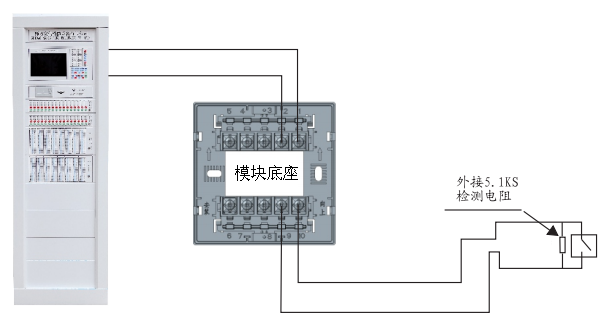

SD6212输入模块接线图

SD6211隔离模块接线图

  反馈端不得接入有源信号,否则将可能造成系统故障或该模块电路损坏。

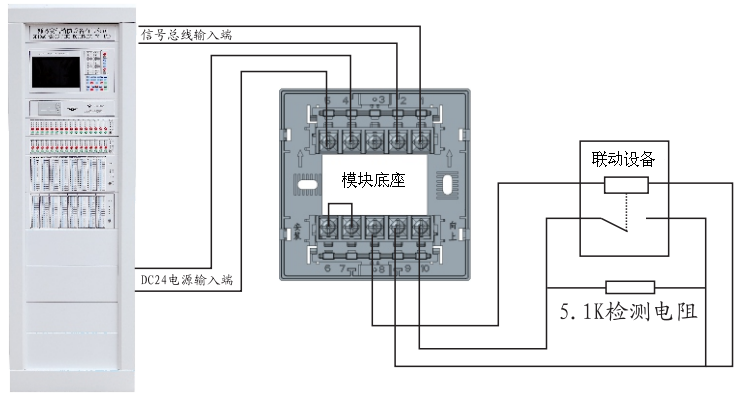

SD6213输入输出模块接线图

SD6213输入输出模块接线图

  严禁使用SD6213输入输出模块直接控制60V以上工作电压的联动设备。当受控设备的工作电压超过这个极限则必须为受控设备增设中间继电器,并以此控制联动设备。

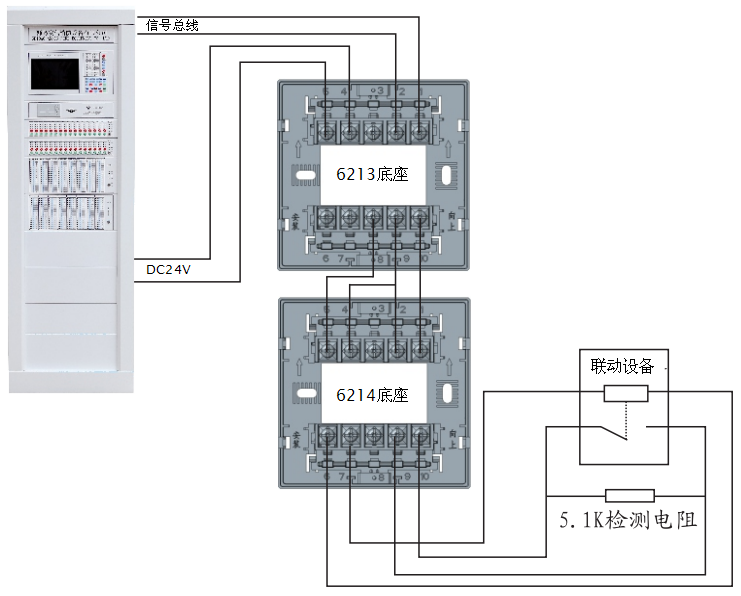

SD6214单路切换模块接线图

SD6214单路切换模块接线图

  SD6214切换模块本身无编码,模块须与SD6213输入输出模块联合使用。

SD6214LK输出模块接线图(多线模块)

SD6214LK输出模块接线图

  1、SD6214LK上的0V、24V二个端子分别于联动控制盘的对应端子相连。

  2、控制触点连至受控设备,用于控制设备的启动。反馈端用于接收受控设备的启动反馈信号。
