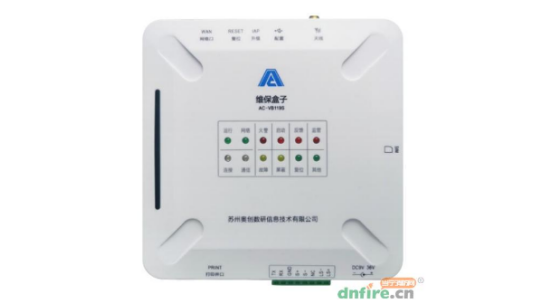

AC-VB119S维保盒子是苏州奥创数研信息技术有限公司在原GW119的基础上改进的新一代城市消防远程监控系统核心接入设备。

AC-VB119S奥创数研维保盒子接线说明：

1、线材要求：

　　◎RS232/TTL信号线规格：建议使用RVVP3*0.75屏蔽线。

　　◎RS485/CAN信号线规格：建议使用RVVP2*0.75屏蔽双绞线。

　　◎以太网接口通讯使用5类网线。

　　◎直流供电电源线规格：建议使用RVV 2*1.0的电源线。

　　◎接地应符合GB50116-2013第10.2节“系统接地”中的规定。

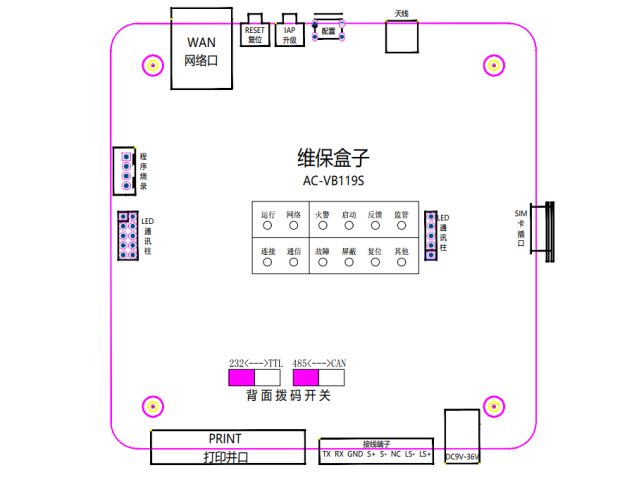

2、主板布局

　　终端主板外部接线端子及整体布局如下图所示：

3、接线说明

电源接线说明：

　　AC-VB119S电源接口采用DC005插座，插头类型选择DC5521类型，要求接入的电源满足电源参数要求。

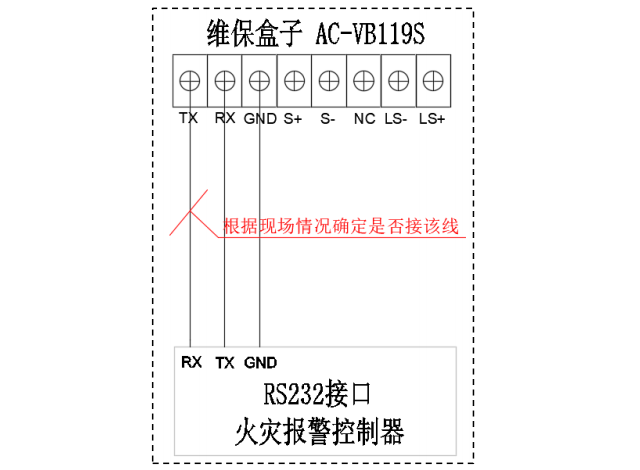

RS232接口接线说明：

　　如果所接报警主机为RS232接口类型且火灾报警控制器协议要求需要交互数据则3根线都要接，如果维保盒子只需要收数据则只需要接2根线。按照下图方式接线。

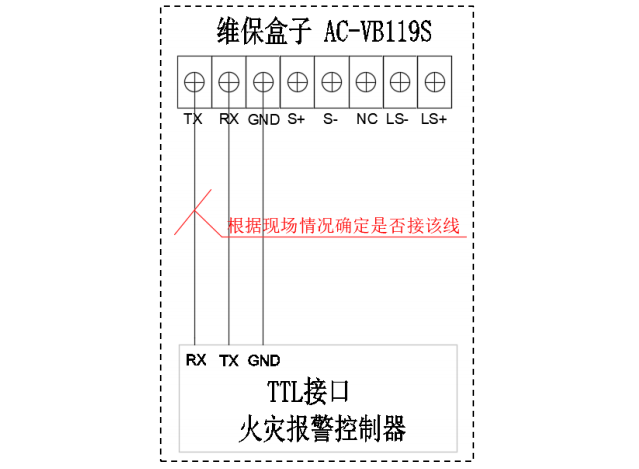

TTL接口接线说明：

　　如果所接报警主机为TTL接口类型，首先断电，然后将后边拨码拨至TTL对应的位置，然后再上电（注意一定要拨码后接线），如果所接火灾报警控制器协议要求需要交互数据则3根线都要接，如果维保盒子只需要收数据则只需要接2根线。按照下图方式接线。

RS485接口接线说明：

　　如果所接报警主机为RS485接口类型，则按照下图方式接线。

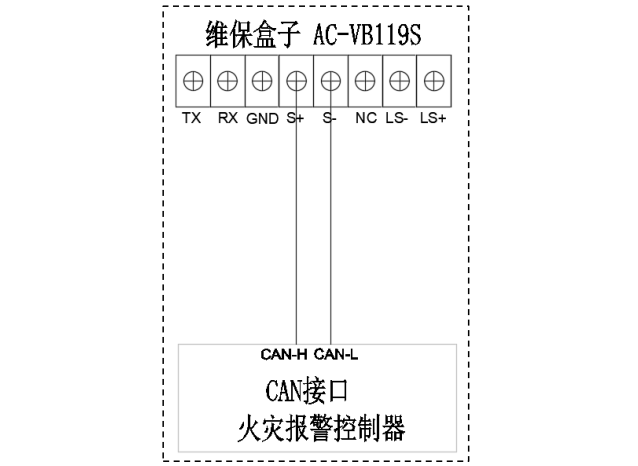

CAN接口接线说明：

　　如果所接报警主机为CAN接口类型，首先断电，然后将后边拨码拨至CAN对应的位置，然后再上电（注意一定要拨码后接线），按照下图方式接线。

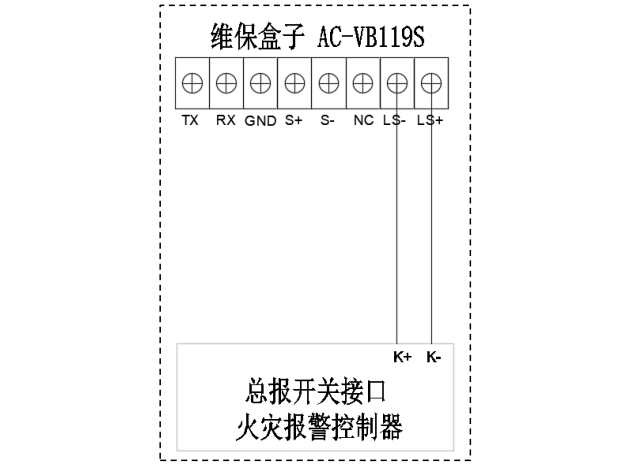

总报开关接口接线说明：

　　如果所接报警主机为比较老旧的主机，或者没有通讯口或通讯口损坏，可以考虑从总报开关取信号，此时只能区分主机是否报警，不能区分出具体的点位信息，按照下图方式接线。

26Pin打印机接口接线说明：

　　如果所接报警主机为26Pin打印机接口且火灾报警控制器26Pin并口接口定义如下图所示，则按照图10方式接线；如果所接报警主机原来排线有剪线的情况，请依照原来的排线剪线；如果所接报警主机为20Pin排线且8位数据位和STB位定义和图9一致（如海湾GST200）可做一根2个端子是20Pin（分别插在报警主机主板和打印机上）另外一个端子是26Pin（插在维保盒子的PRINT口上）排线。
