湿式报警阀组的组成图解

作者：大鹏日期：2022-04-11 10:33:51 浏览：85574

湿式报警阀组的组成图解

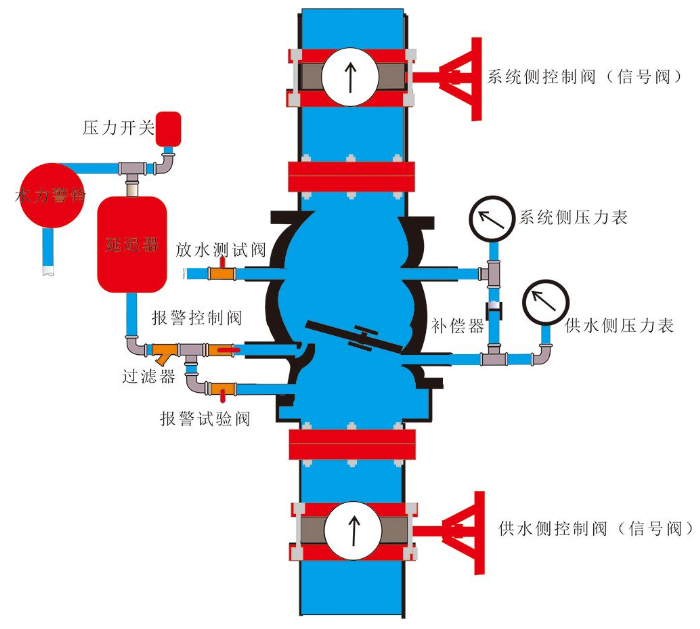

湿式报警阀组的组成（来源学川教育）

湿式报警阀组的组成：湿式报警阀体、系统侧压力表、供水侧压力表、补偿器、放水测试阀（常闭）、报警控制阀（常开）、报警试验阀（常闭）、过滤器、延迟器、压力开关、水力警铃。

湿式报警阀组结构图

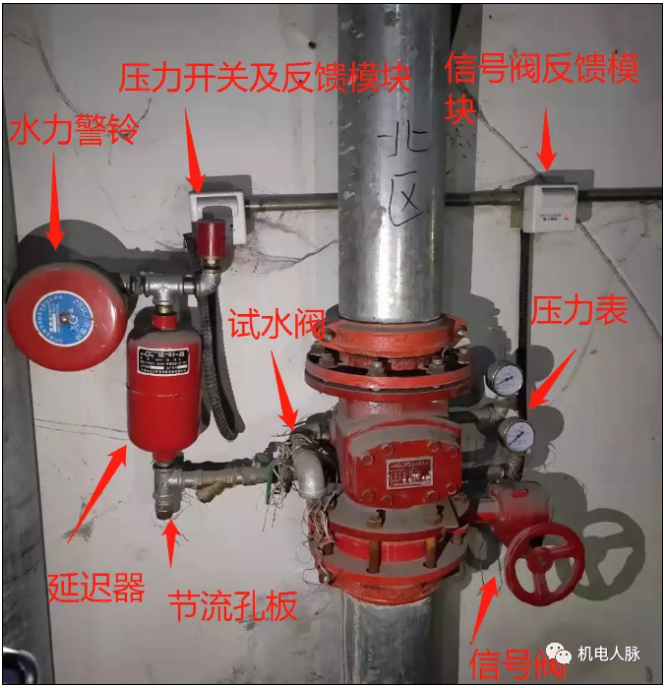

湿式报警阀组的组成实物图解（来源机电人脉）

　　补偿器：为了应对日常准工作状态中系统侧的微渗、少量泄漏等情况，阀体通过补偿器由下腔向上腔进行少量补水，以始终维持上下腔压力水平。

　　报警试验阀：试验报警阀功能及警铃报警功能。

　　延迟器：入口与报警管路相连接，出口与压力开关连接，延迟器前应安装过滤器，当配水管道发生渗漏时，可引起阀瓣的微小开启，使水流入报警管路，由于水流较小，可从延迟器的节流孔排出而不会进入水力警铃及压力开关，避免误报警。

　　压力开关：压力开关是一种压力传感器，其作用是将系统的压力信号转化为电信号。

　　水力警铃：依靠水力进行驱动，水流进入水力警铃并形成一股高速射流，冲击水轮带动铃锤快速旋转，敲击铃盖发出声响警报。

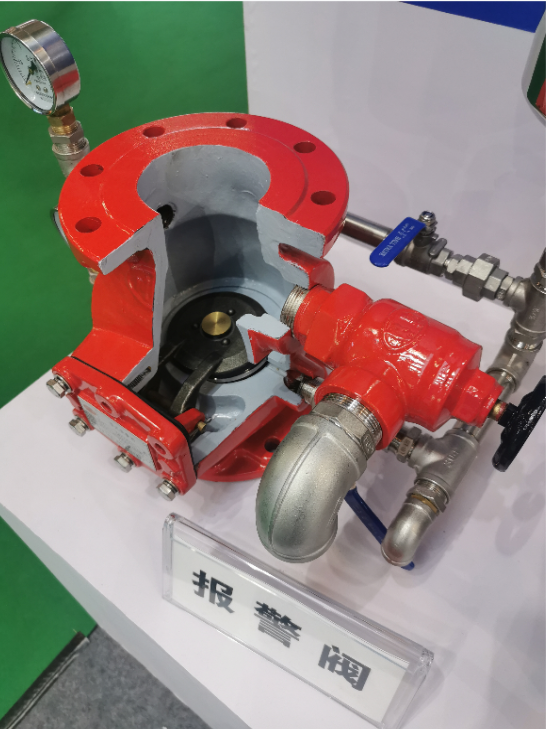

报警阀组的组成内部结构图解
