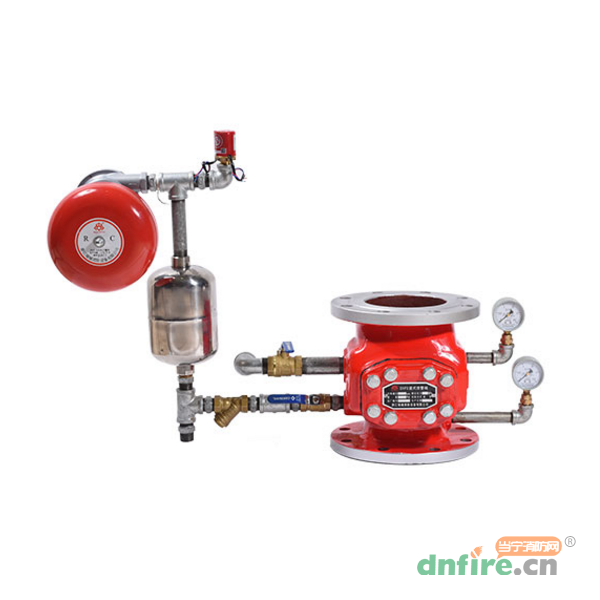

一、ZSFZ湿式报警阀概述

　　湿式报警阀是只允许水流入湿式系统并在规定压力流量下驱动配套部件报警的一种单向阀；

　　延迟器应用于湿式报警阀装置，防止因供水压力波动、报警阀渗漏而发生误报警；

　　水力警铃是由水力驱动的全天候声响报警设施，工作时无打击火花，可用于防爆场所。水力警铃由铝合金本体、铝合金叶轮、铝合金铃壳、铜合金喷嘴与铜合金衬套等组成。无需保养、使用寿命长。

　　湿式报警阀装置与压力开关、水流指示器、洒水喷头、信号蝶阀、末端试水装置、喷淋泵等组成湿式自动喷水灭火系统，是目前应用最广泛的自动喷水灭火系统。

　　产品标准：GB5135.2《自动喷水灭火系统第2部份：湿式报警阀、延迟器、水力警铃》

　　设计规范：GB50084《自动喷水灭火系统设计规范》

　　验收规范：GB50261《自动喷水灭火系统施工及验收规范》

二、ZSFZ湿式报警阀工作原理

　　湿式报警阀在伺应状态时系统侧和供水侧长期充满压力水，当上下压力产生微波动时，靠阀瓣盖上的三角阀芯调节保持上下压力一致。当保护区域内发生火情时，环境温度升高使洒水喷头动作喷水，系统侧压力降低跟供水侧的压力形成压差，大于三角阀芯调节压力极限，阀瓣组件瞬间打开，供水侧的水流入系统侧对喷淋管网进行补水，其中少部分的水通过座圈上的小孔流向延迟器、水力警铃及压力开关，水力警铃发出连续的报警声，压力开关动作将信号反馈至消防控制中心，消防控制中心联动控制声、光报警，同时启动供水泵持续给水，以达到自动喷水灭火和报警的目的。

三、ZSFZ湿式报警阀技术参数

额定工作压力	1.6MPa
密封试验压力	3.2MPa
连接方式	法兰连接
报警性能试验	进水口压力	0.14MPa	系统侧流量	15L/min	不报警
		0.14MPa		60L/min	压力开关动作 水力警铃报警
		0.70MPa		80L/min
		1.20MPa		170L/min
		1.60MPa		170L/min
报警口压力		0.14MPa		60L/min	≥0.05MPa
延迟器压力试验	2倍额定工作压力，保压5min不变形渗漏
报警延迟时间	5s～90s
延迟器自动排空时间	≤5min

四、ZSFZ湿式报警阀型号规格

型号规格	DN	D	z-d	H1	H	L1	L	B
ZSFZ 100	100	Φ180	8-Φ18	555	290	205	675	254
ZSFZ 150	150	Φ240	8-Φ22	580	290	270	650	280
ZSFZ 200	200	Φ295	12-Φ22	650	435	320	680	405
ZSFZ 250	250	Φ355	12-Φ26	660	470	330	700	440
