一、系统特点

　　消防应急疏散余压监控系统工作原理为余压探测器采集防烟楼梯或前室与消防通道之间的余压值，通过二总线传输到余压控制器，由余压控制器对数据进行分析处理，当余压值超过设定值时余压探测器发出光信号报警，同时余压探测器将信号数据传输给余压控制器，余压控制器发出声光报警信号，显示报警部位，并通过PID算法调节风阀执行器，控制正压送风系统的旁通泄压阀的启闭，保障余压值在安全范围内。

二、产品类型及部署要求

　　1 余压监控器HK-YJ系列

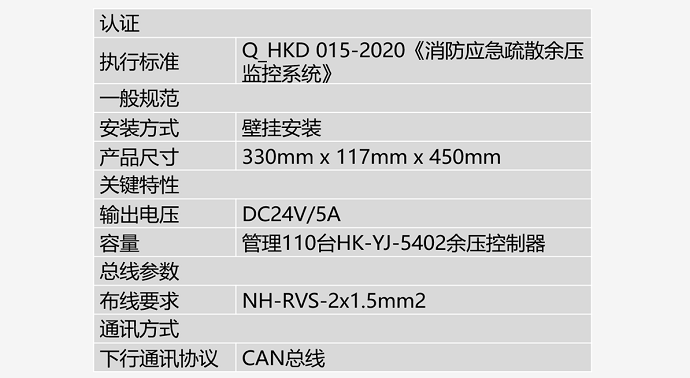

　　余压监控器HK-YJ系列安装参数

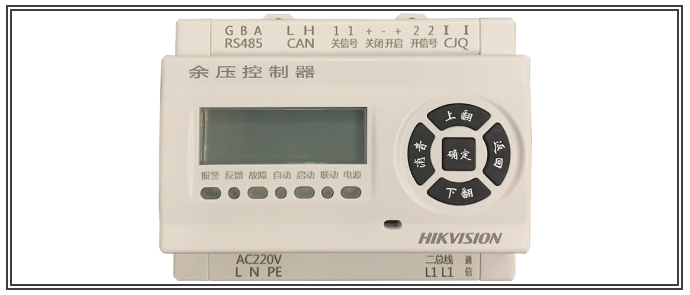

　　2 余压监控器

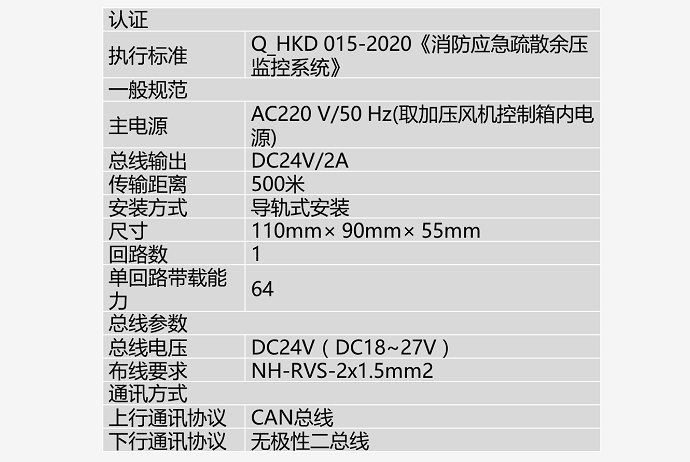

　　余压监控器安装参数

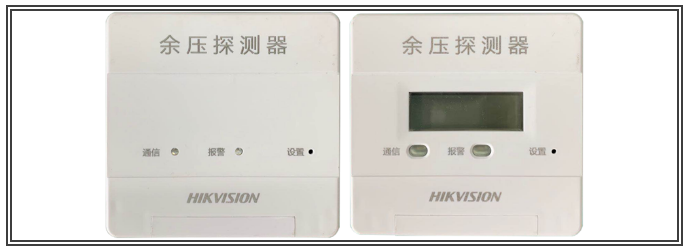

　　3 余压探测器/气管座

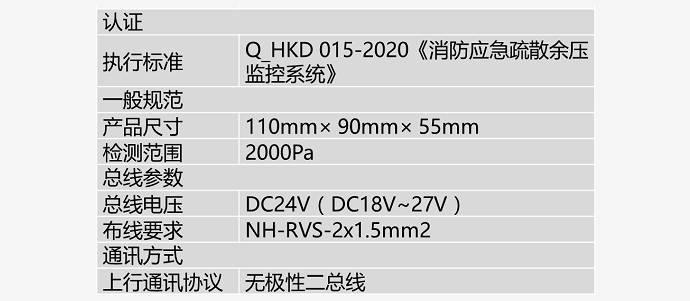

　　余压探测器/气管座安装参数

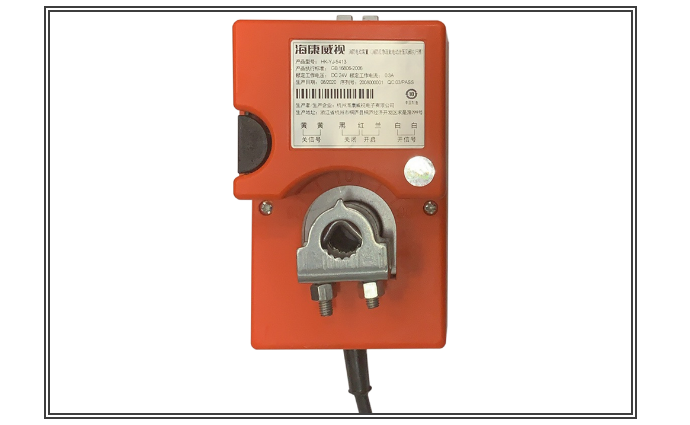

　　4 泄压阀

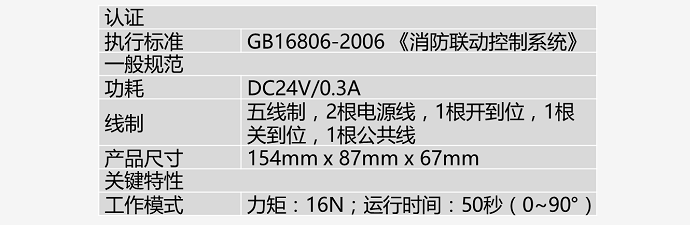

　　泄压阀安装参数

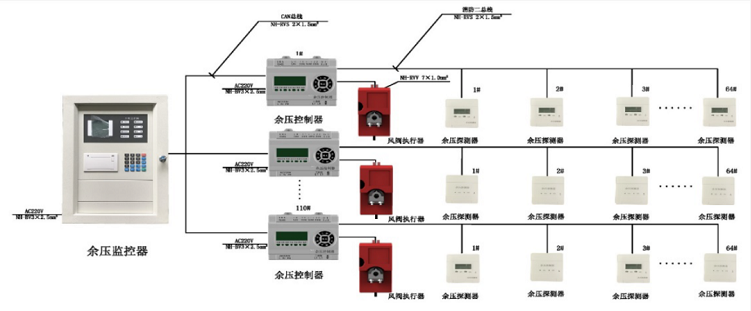

三、系统架构

　　日常监视疏散通道的余压值，确保火灾情况下既能起到防烟作用，又可降低疏散防火门的开启难度，确保人员撤离。整套系统由余压监控器，余压控制器，余压探测器，余压气管座，风阀执行器组成。

四、布线要求

　　余压监控器与余压控制器之间通过CAN总线（分极性）通信，可靠通信距离2000米，线制为NH-RVS 2×1.5mm2，连接方式为并联（T接）；

　　余压控制器与余压探测器之间通过二总线（无极性）通信，可靠通信距离500米，线制为NH-RVS 2×1.5mm2，连接方式为并联（T接）；

　　余压控制器与风阀执行器之间通过7芯信号线连接，线制NH-RVV 7×1.0mm2。

　　引压气管：内径5mm外径8mm，推荐使用食品级硅橡胶软管

　　86盒：标准明装或暗装86盒

　　未列明的施工辅材根据现场情况酌情选用。
