V5821防火门监控器接线端子定义

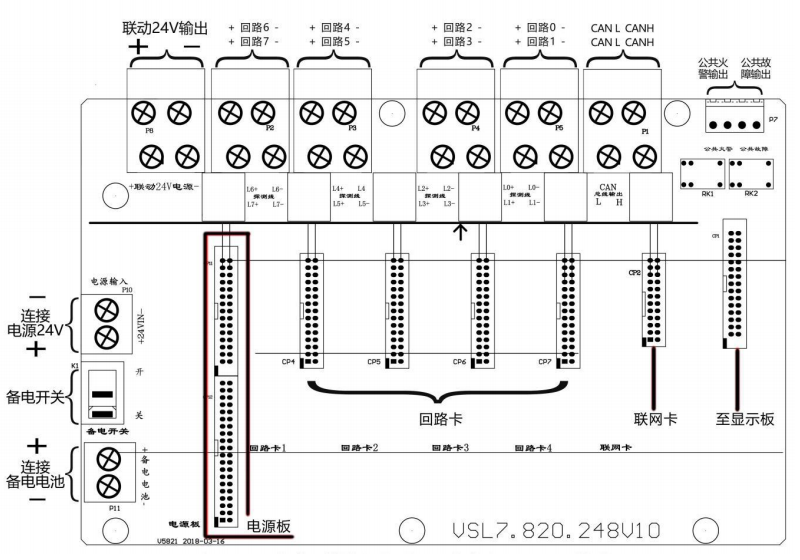

　　接口板上左侧标有“电源输入”的2P端子为监控器的24V电源输入端子；

　　左上方标有“联动24V电源”的两组接线端子为监控模块等设备所需24V电源的输出端子；

　　+回路n–分别为探测回路正和探测回路负，是连接门控系统各个现场设备的通讯总线；

　　本机最多可连接8个探测回路。

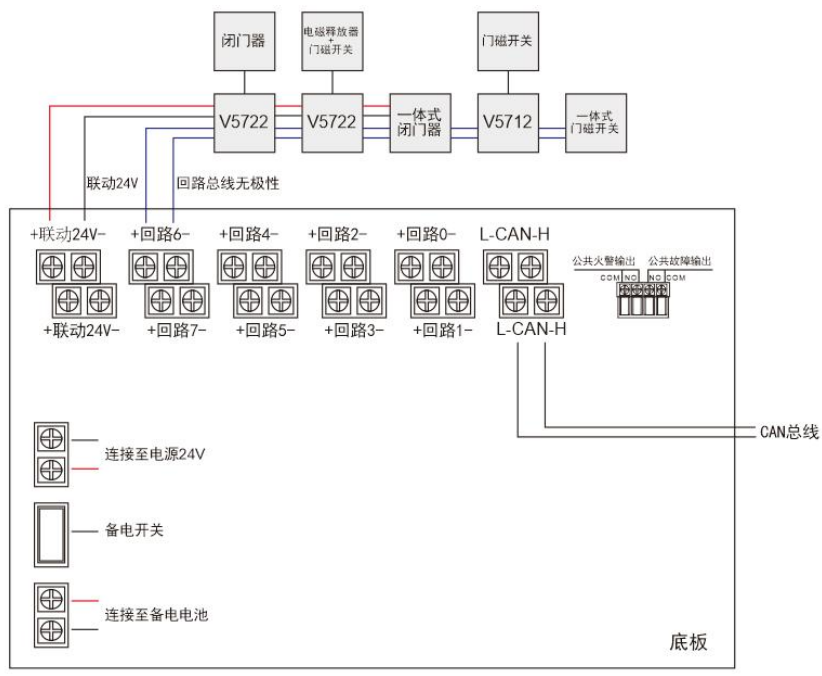

V5821防火门监控器接线说明

V5712防火门输入模块（双门）接线图

　　端子（L1、L2）：回路总线的接入端，其连接防火门监控器的回路总线L+、L-，无极性连接；其也是电子编码器的编码输入端；

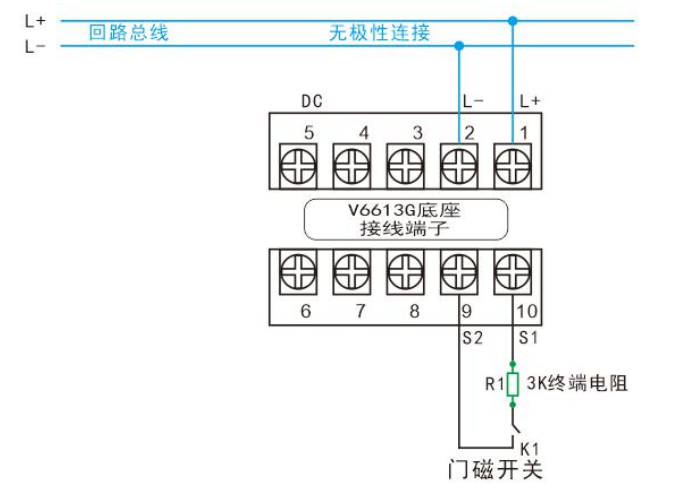

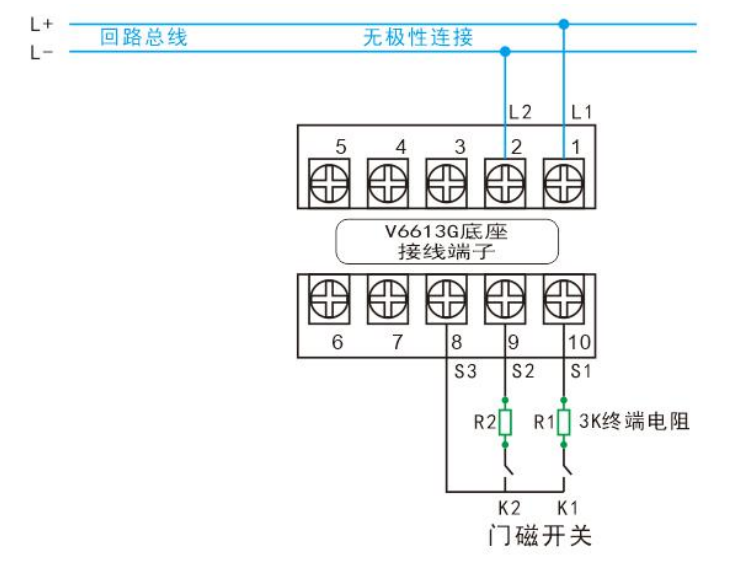

　　端子（S1、S2、S3）：S1和S2反馈信号输入端，S3为反馈信号公共端，可组成接收双门信号线路。模块具有监视外部设备反馈信号输入线路的断路及短路故障功能（门磁开关侧需串接3KΩ终端电阻）。

V5712防火门输入模块（单门）接线图

　　端子（L1、L2）：回路总线的接入端，其连接防火门监控器的回路总线L+、L-，无极性连接；其也是电子编码器的编码输入端；

　　端子（S1、S2）：S1反馈信号输入端，S2为反馈信号公共端；可组成接收单门信号线路；模块具有监视外部设备反馈信号输入线路的断路及短路故障功能（门磁开关侧需串接3KΩ终端电阻）。

V5722防火门控制模块（双门）接线图

　　端子（L1、L2）：回路总线的接入端，其连接防火门监控器的回路总线L+、L-，无极性连接；其也是电子编码器的编码输入端；

　　端子（DC）：24V电源输入端；

　　端子（K1、K2）：分别为模块控制的两组输出端，用以控制闭门器的关门电源。

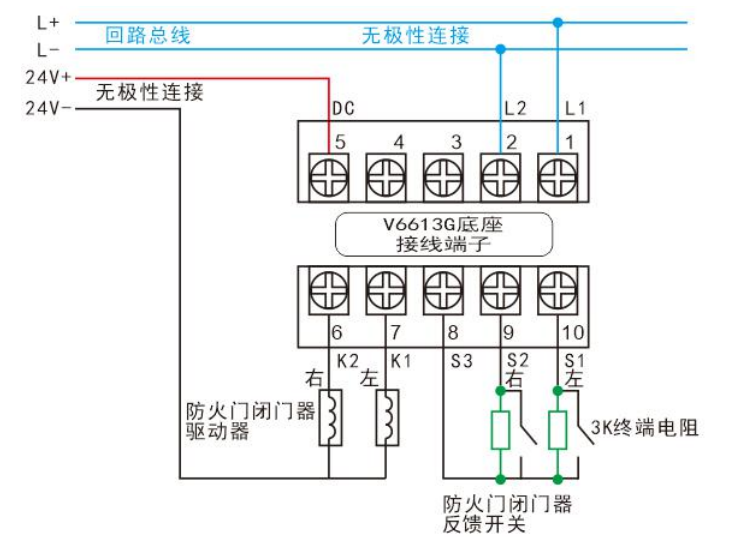

　　端子（S1、S2、S3）：S1和S2接闭门器关门到位端，S3接闭门器反馈信号公共端；可组成接收双门信号线路（需两门全部关闭到位后，上报控制器反馈信号）；闭门器公共端与关门到位端需并接3KΩ终端电阻。

V5722防火门控制模块（单门）接线图

　　端子（L1、L2）：回路总线的接入端，其连接防火门监控器的回路总线L+、L-，无极性连接；其也是电子编码器的编码输入端；

　　端子（DC、X2）:电源输入端DC为24V+，X2为24V-，无极性；

　　端子（K1、K2）：分别为模块控制的两组输出端，用以控制闭门器的关门电源。

　　端子（S1、S2）：S1接闭门器关门到位端，S2接闭门器反馈信号公共端，可组成接收单门信号线路（闭门器公共端与关门到位端需并接3KΩ终端电阻）。

V5723一体式电动闭门器接线图

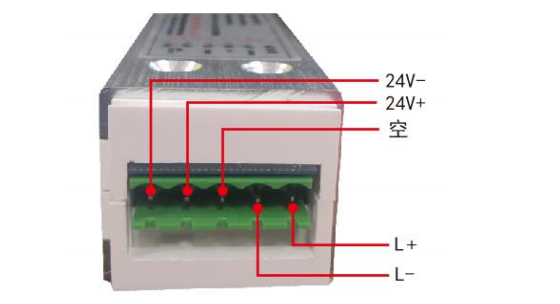

　　端子（24V+）：与电源输入端24+连接，无极性；

　　端子（24V-）:与电源输入端24V-连接，无极性；

　　端子（L+）：与防火门监控器二总线连接，无极性；

　　端子（L-）：与防火门监控器二总线连接，无极性。

V5713一体式防火门门磁开关接线图

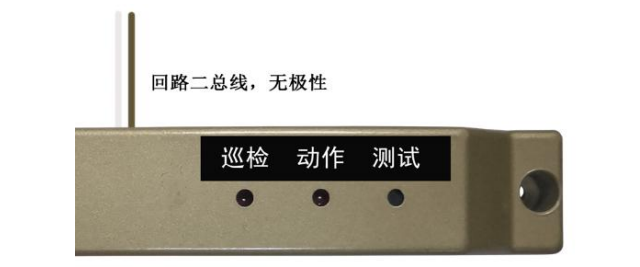

　　一组无极性二总线，与V5821防火门控制器回路总线直接连接。
