斜坡顶棚下喷头安装问题案例分析

1.问题描述:

  1)喷头安装未垂直于斜坡顶棚面;【图示1】

  2)坡屋顶的屋脊处未设置喷头。【图示2】

2.规范要求:

  《自动喷水灭火系统设计规范》(GB 50084-2017)规定:

  7.1.14 顶板或吊顶为斜面时,喷头的布置应符合下列要求:

  1 喷头应垂直于斜面,并应按斜面距离确定喷头间距;

  2 坡屋顶的屋脊处应设一排喷头,当屋顶坡度不小于1/3时,喷头溅水盘至屋脊的垂直距离不应大于800mm;当屋顶坡度小于1/3时,喷头溅水盘至屋脊的垂直距离不应大于600mm。【图示3】

3.图示说明:

  1)错误做法

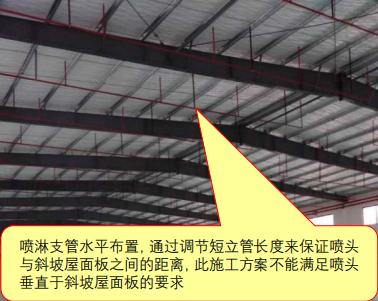

图示1

图示1

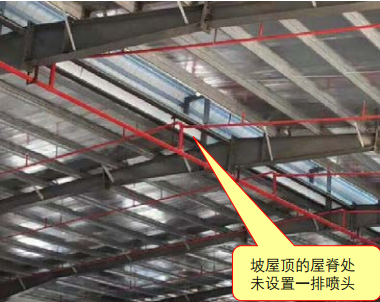

图示2

图示2

  2)正确做法

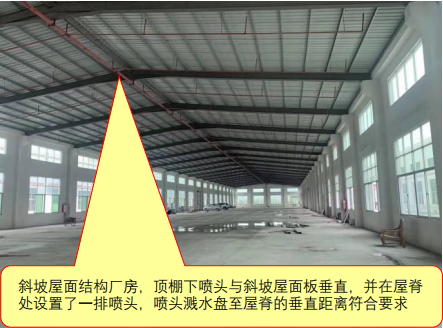

图示3

图示3

来源:南京市建设工程消防验收技术指南(试行)2021
