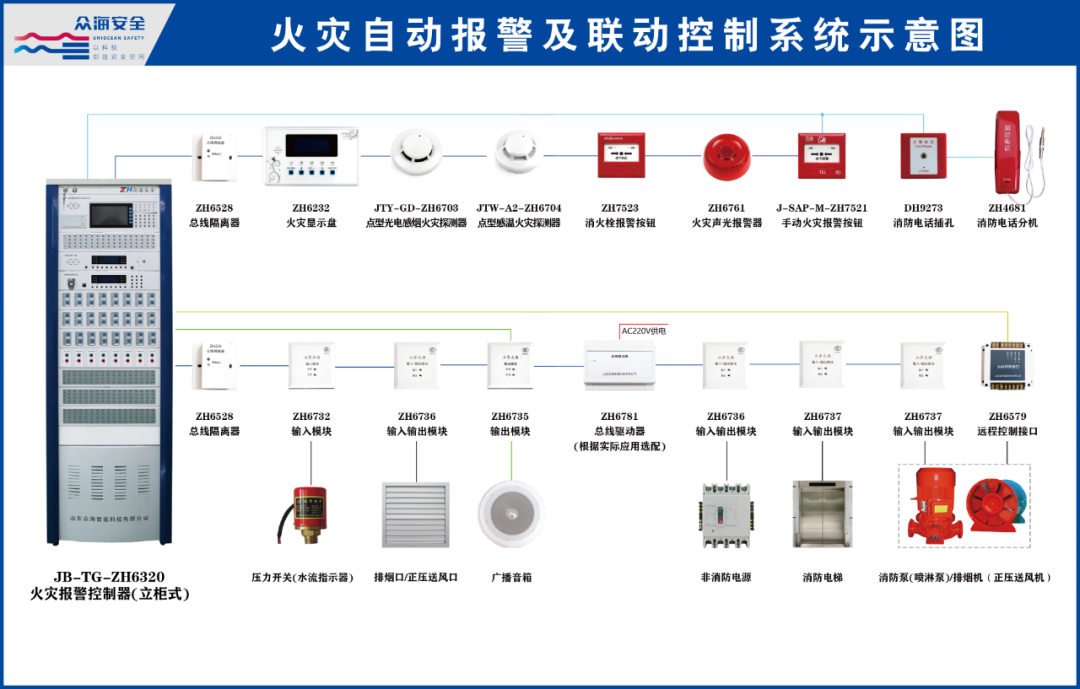

众海消防二线制火灾报警系统接线图

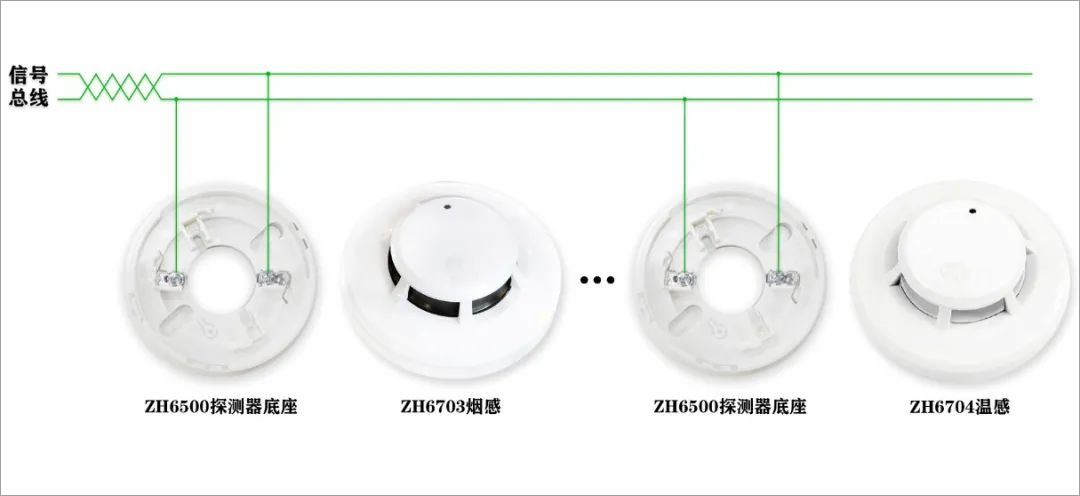

一、探测器类设备接线图



  JTY-GD-ZH6703点型光电感烟火灾探测器

  JTW-A2-ZH6704点型感温火灾探测器

二、报警按钮类设备接线图

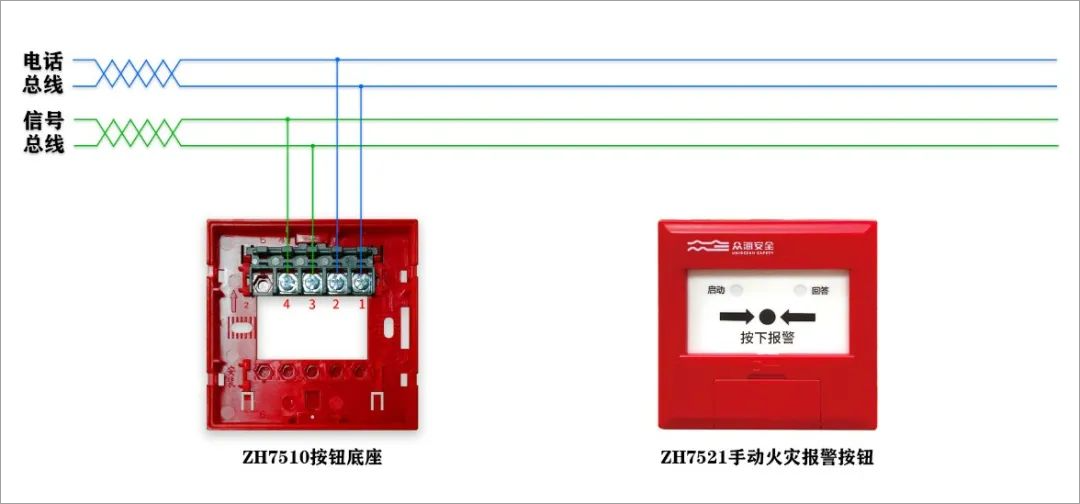

  J-SAP-M-ZH7521手动火灾报警按钮

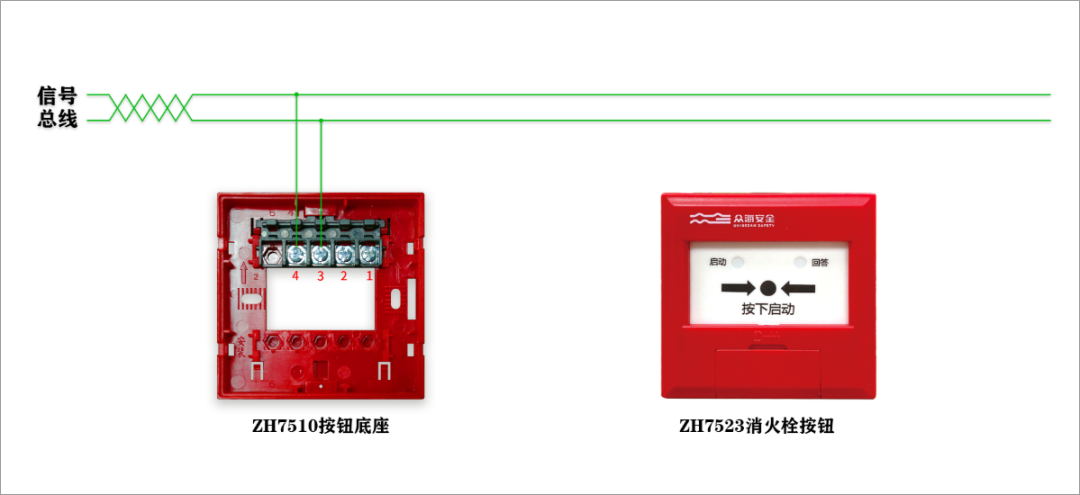

  ZH7523消火栓按钮

三、声光警报器类设备接线图

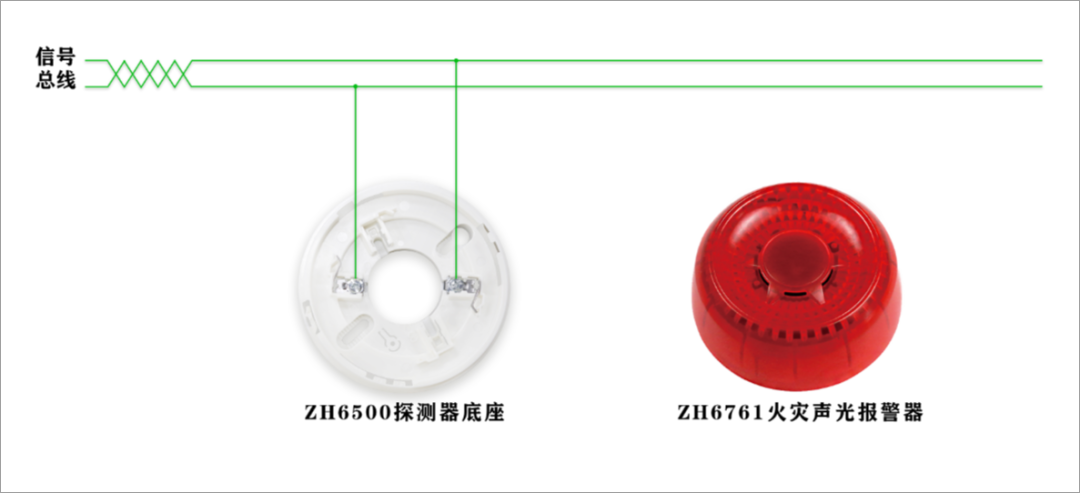

  ZH6761火灾声光警报器

四、火灾显示盘类设备接线图

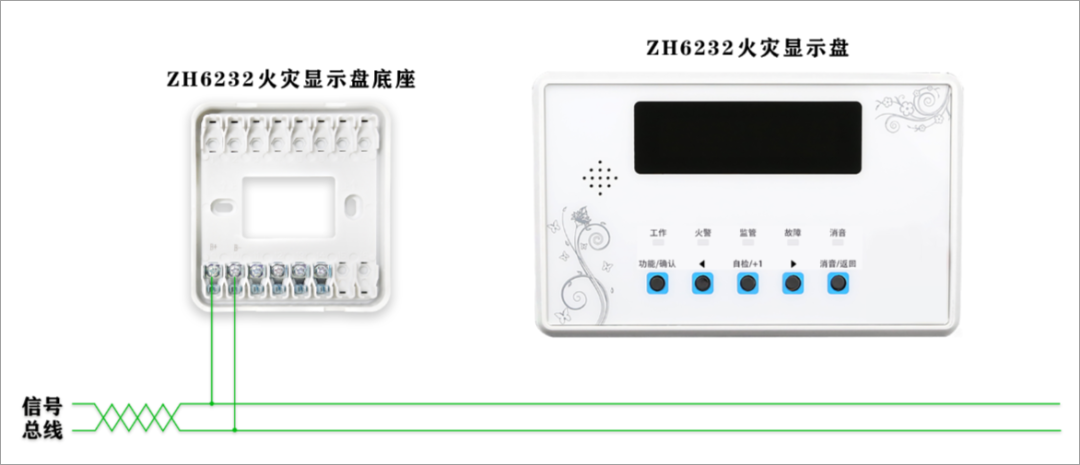

  ZH6232火灾显示盘(液晶显示)

五、模块器类设备接线图

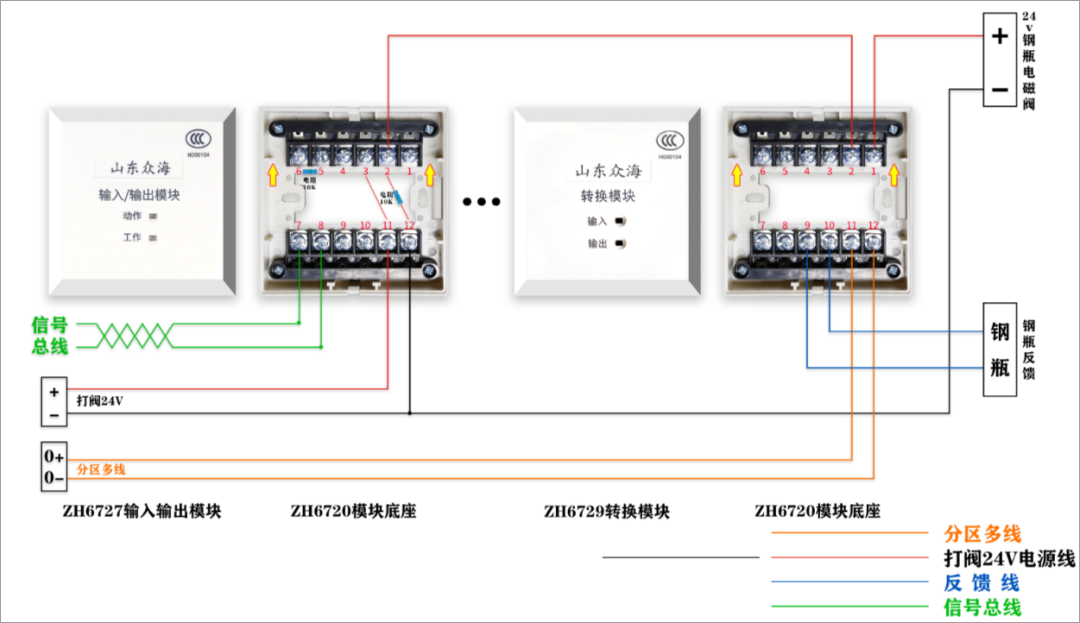

  ZH6727输入/输出模块与气体钢瓶

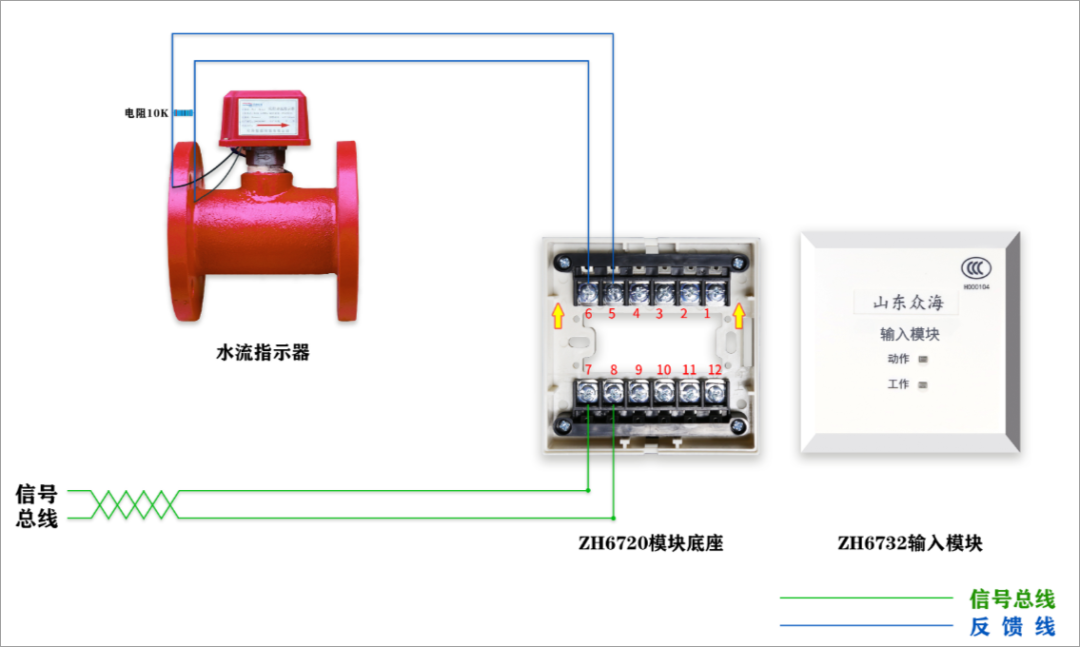

  ZH6732输入模块与水流指示器

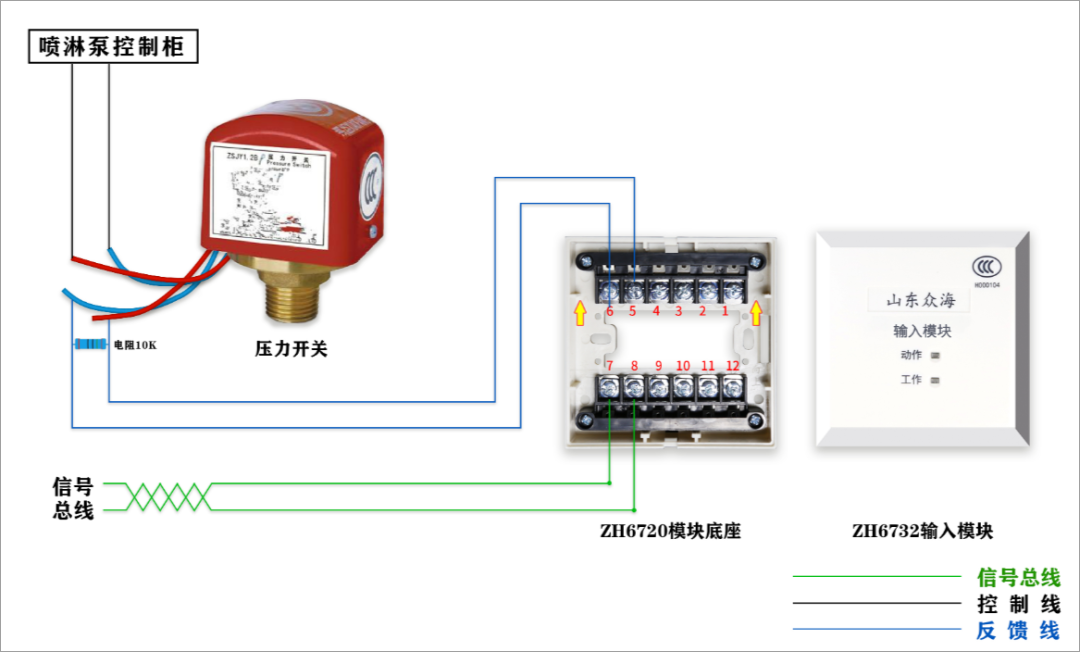

  ZH6732输入模块与压力开关

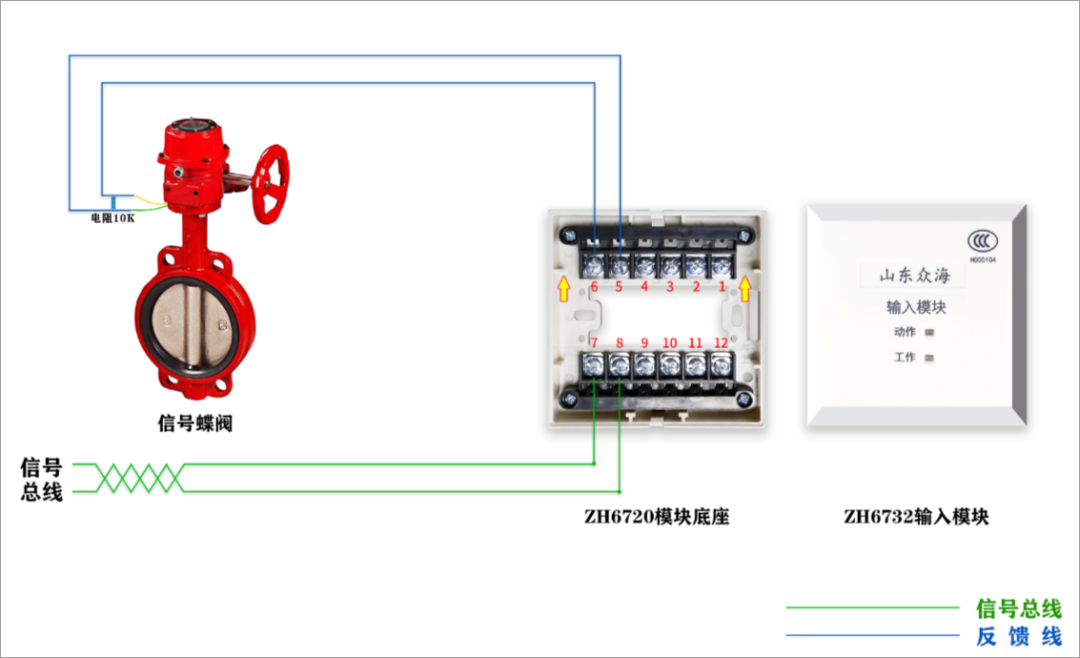

  ZH6732输入模块与信号蝶阀

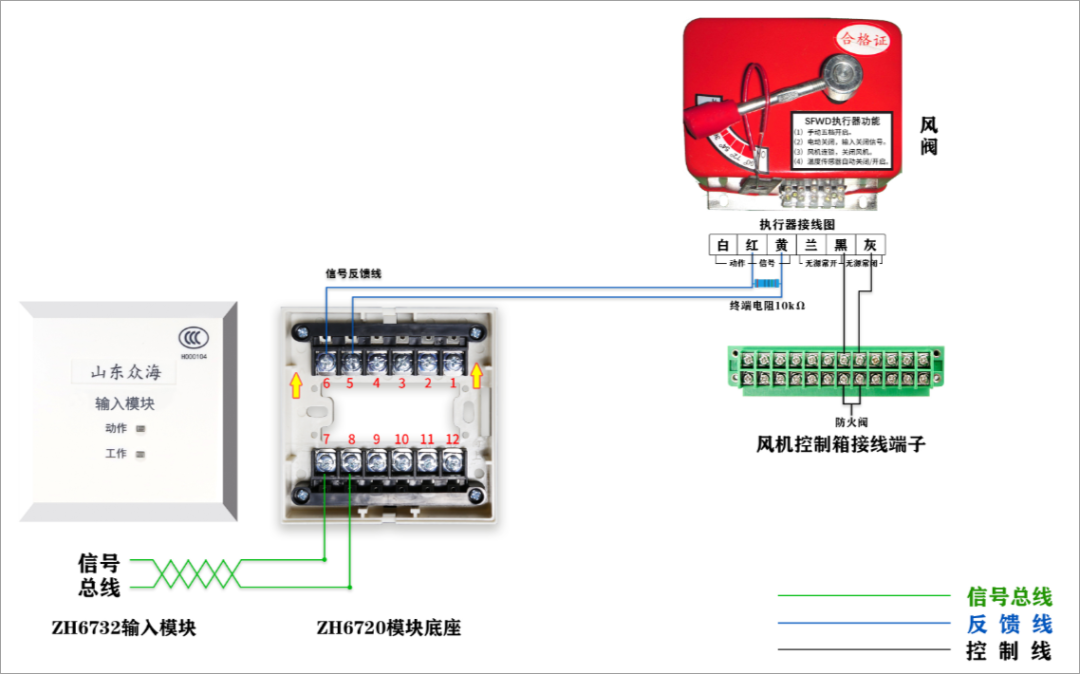

  ZH6732输入模块与280°防火阀

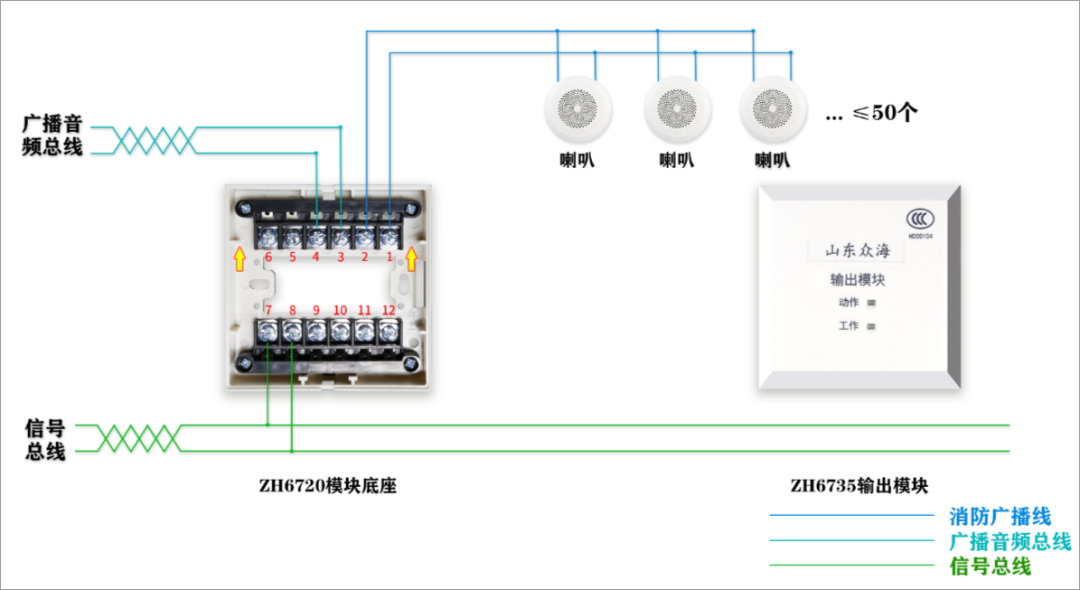

  ZH6735输出模块与消防广播

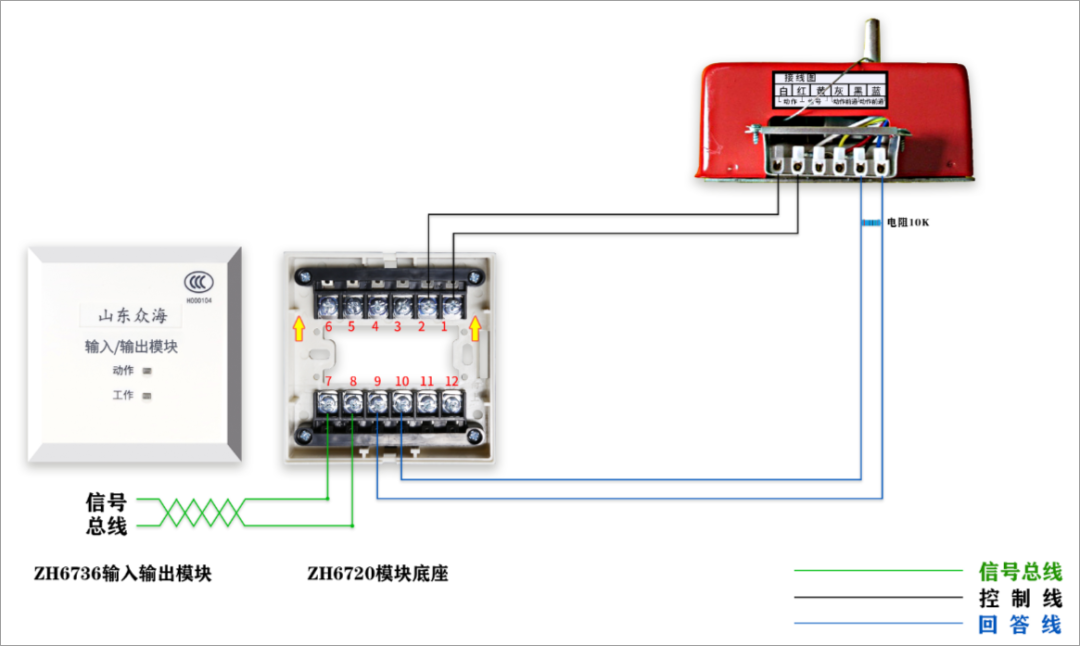

  ZH6736输入/输出模块与排烟送风口

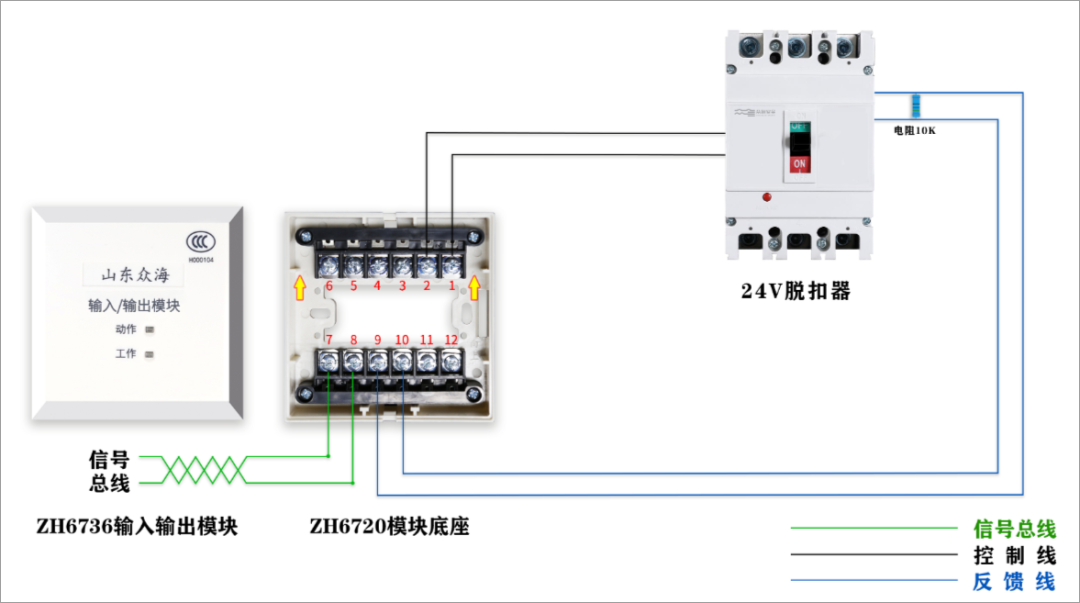

  ZH6736输入/输出模块与24V脱扣器

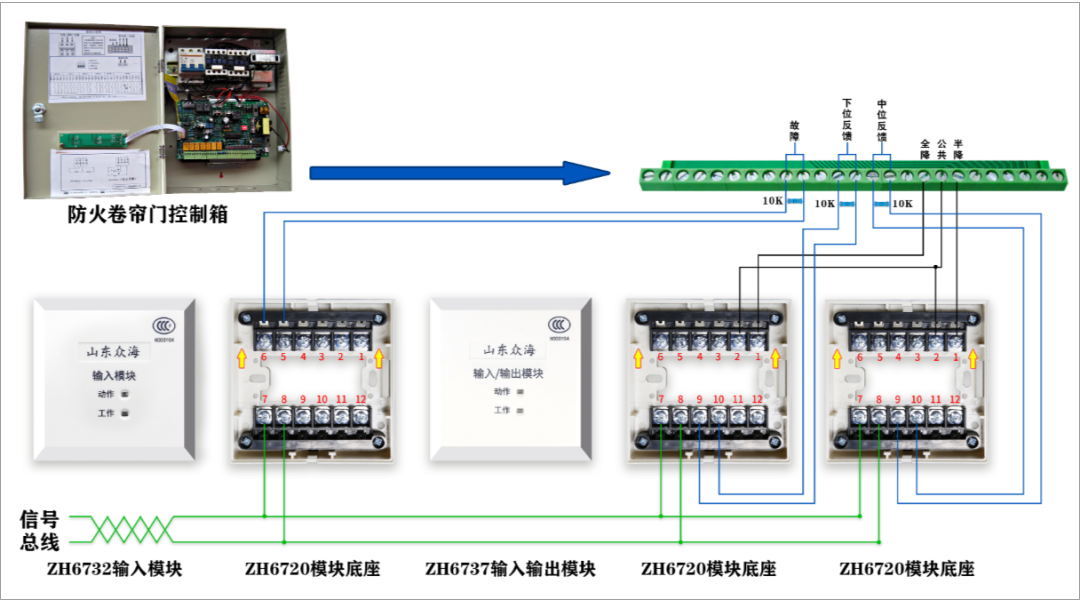

  ZH6737输入/输出模块与两步降防火卷帘

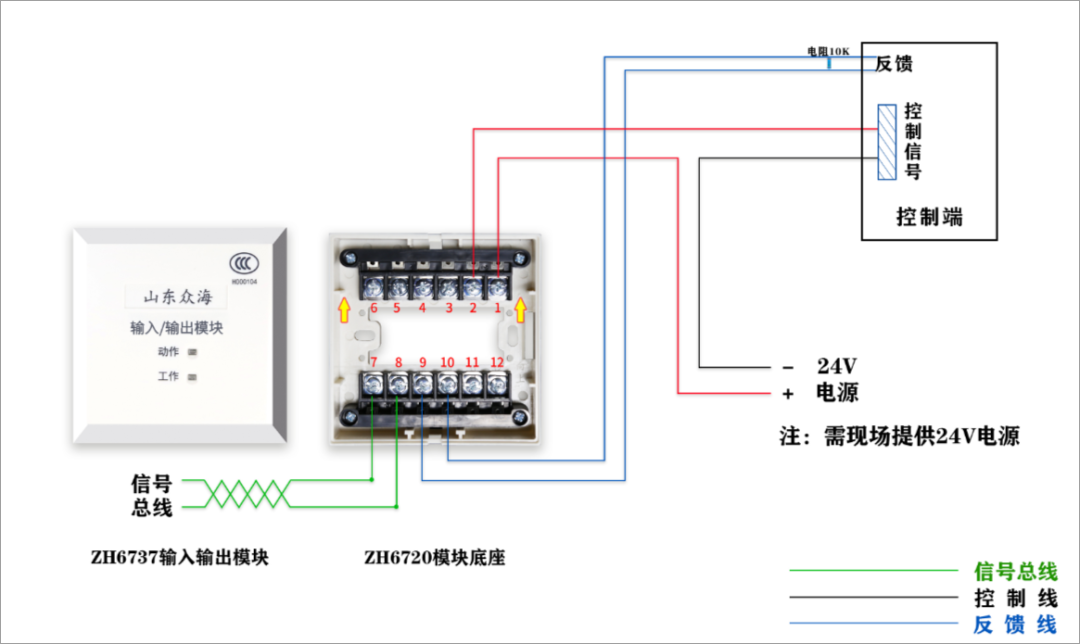

  ZH6737输入/输出模块与常开触点消防电梯

  ZH6737输入/输出模块与24V预作用电磁阀
