1.问题描述

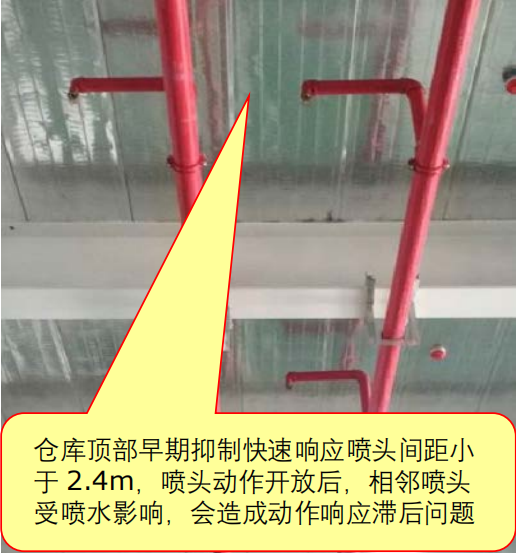

　　1）早期抑制快速响应喷头未依据仓库储物类别、最大净空高度和最大储物高度进行选型，或安装时喷头布置间距不符合要求，出现喷水强度不够、喷头动作开放滞后等问题，甚至造成系统抑制火灾失效的严重事故；【图示1】

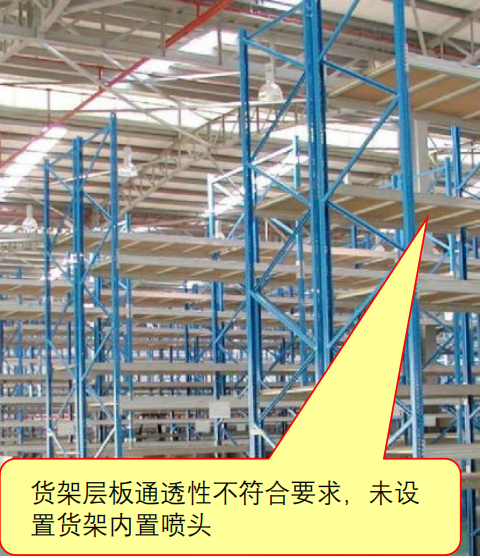

　　2）货架设置实层板或层板通透面积不够，仅在仓库屋面板下设置喷头，未设置货架内置喷头；【图示2】

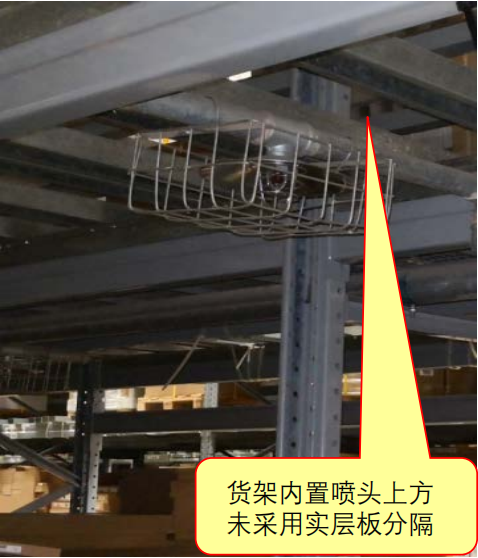

　　3）货架内置洒水喷头上方的层间隔板未采用实层板；【图示3】

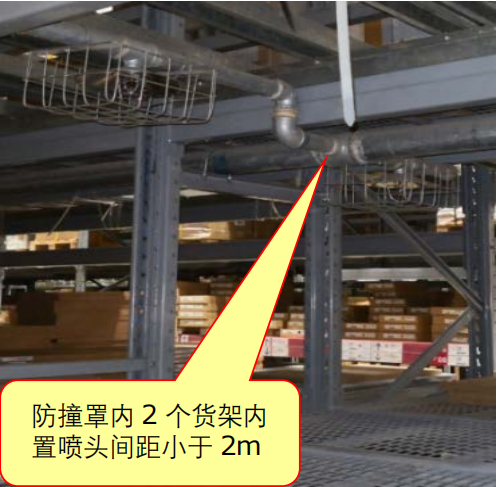

　　4）货架内置洒水喷头布置间距不符合要求；【图示4】

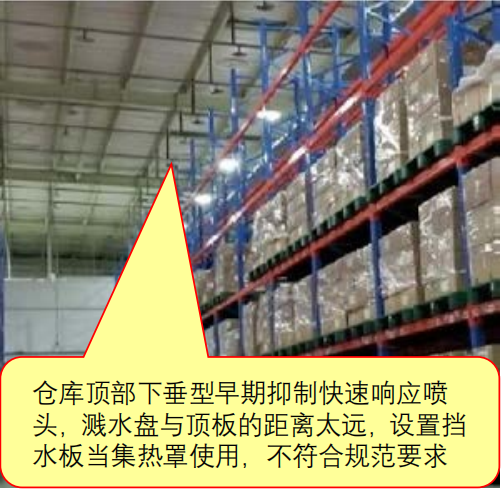

　　5）仓库顶板下早期抑制快速响应喷头溅水盘与顶板的距离不符合要求；【图示5】

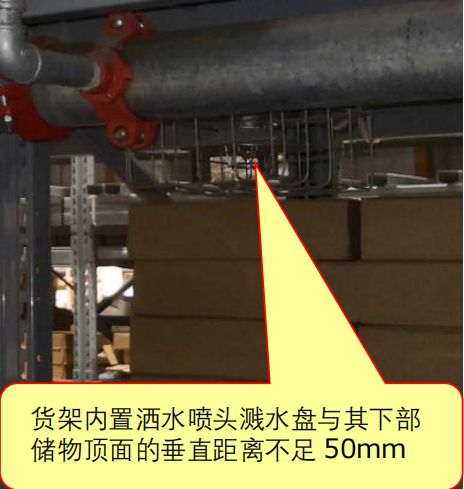

　　6）货架内置洒水喷头溅水盘与其下部储物顶面的垂直距离太小；【图示6】

　　7）货架内置洒水喷头与储物顶部距离较近，未采取防撞措施；

　　8）仓库内顶板下洒水喷头与货架内置洒水喷头共用一根配水管，未分别设置水流指示器；

　　9）货架内置喷头配水立管底部未设置排水措施。

2.规范要求

　　《自动喷水灭火系统设计规范》（GB 50084-2017）有关规定：

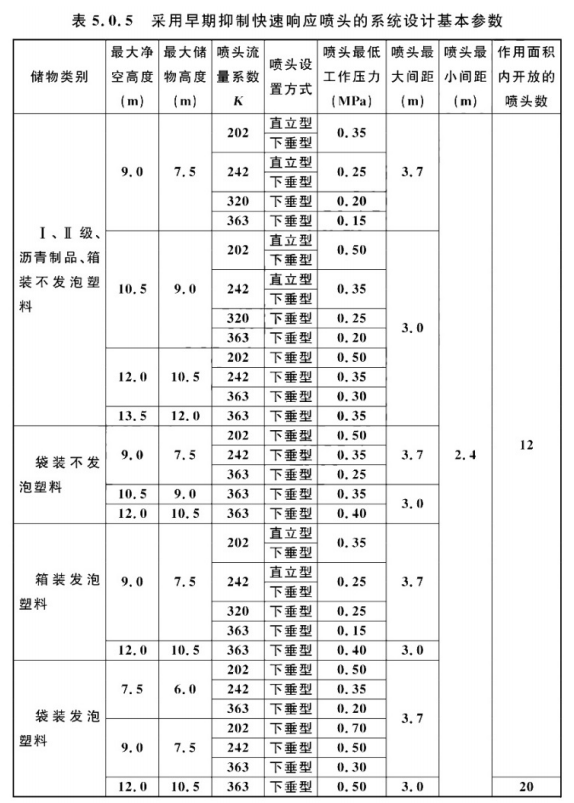

　　5.0.5仓库及类似场所采用早期抑制快速响应喷头时，系统的设计基本参数不应低于表5.0.5的规定。

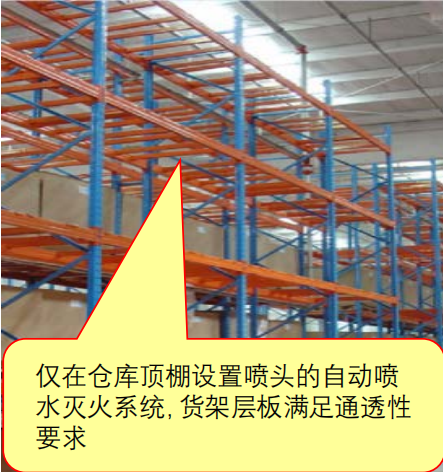

　　5.0.7设置自动喷水灭火系统的仓库及类似场所，当采用货架储存时应采用钢制货架，并应采用通透层板，且层板中通透部分的面积不应小于层板总面积的50％。当采用木制货架或采用封层板货架时，其系统设置应按堆垛储物仓库确定。【图示7】

　　5.0.8货架仓库的最大净空高度或最大储物高度超过本规范第5.0.5条的规定时，应设货架内置洒水喷头，且货架内置洒水喷头上方的层间隔板应为实层板。货架内置洒水喷头的设置应符合下列规定：【图示8】

　　1仓库危险级Ⅰ级、Ⅱ级场所应在自地面起每3.0m设置一层货架内置洒水喷头，仓库危险级Ⅲ级场所应在自地面起每1.5m～3.0m设置一层货架内置洒水喷头，且最高层货架内置洒水喷头与储物顶部的距离不应超过3.0m；

　　2当采用流量系数等于80的标准覆盖面积洒水喷头时，工作压力不应小于0.20MPa；当采用流量系数等于115的标准覆盖面积洒水喷头时，工作压力不应小于0.10MPa；

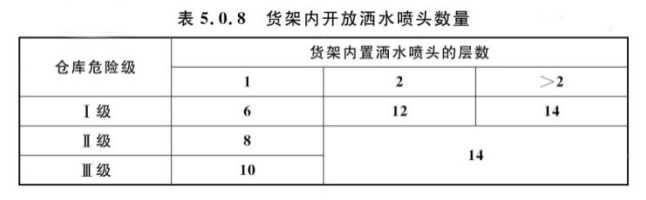

　　3洒水喷头间距不应大于3m，且不应小于2m。计算货架内开放洒水喷头数量不应小于表5.0.8的规定；

　　4设置2层及以上货架内置洒水喷头时，洒水喷头应交错布置。

　　注：货架内置洒水喷头超过2层时，计算流量应按最顶层2层，且每层开放洒水喷头数按本表规定值的1/2确定。

　　6.1.3湿式系统的洒水喷头选型应符合下列规定：

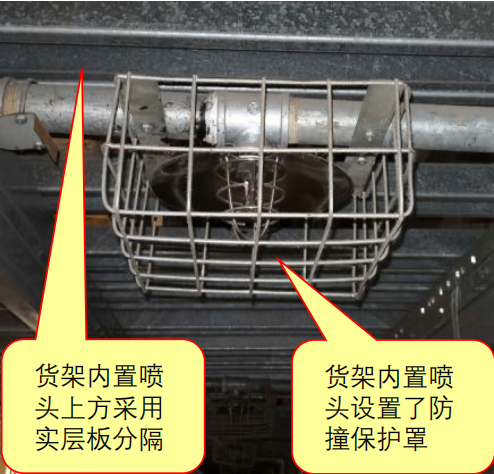

　　4易受碰撞的部位，应采用带保护罩的洒水喷头或吊顶型洒水喷头。【图示8】

　　6.3.2仓库内顶板下洒水喷头与货架内置洒水喷头应分别设置水流指示器。

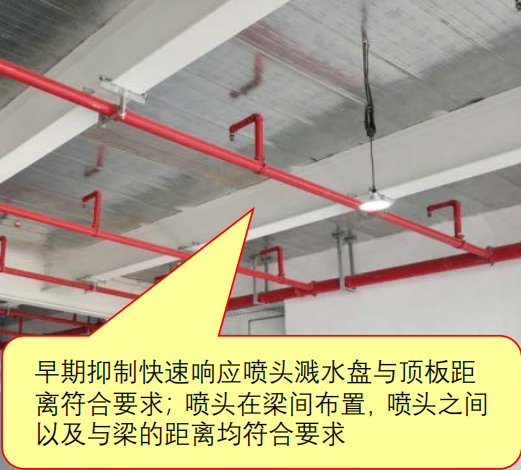

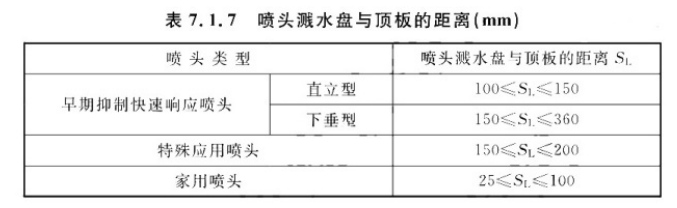

　　7.1.7除吊顶型洒水喷头及吊顶下设置的洒水喷头外，直立型、下垂型早期抑制快速响应喷头、特殊应用喷头和家用喷头溅水盘与顶板的距离应符合表7.1.7的规定。【图示9】

　　7.1.9货架内置洒水喷头宜与顶板下洒水喷头交错布置，其溅水盘与上方层板的距离应符合本规范第7.1.6条的规定，与其下部储物顶面的垂直距离不应小于150mm。【图示10】

　　7.1.10挡水板应为正方形或圆形金属板，其平面面积不宜小于0.12㎡，周围弯边的下沿宜与洒水喷头的溅水盘平齐。除下列情况和相关规范另有规定外，其他场所或部位不应采用挡水板：

　　1设置货架内置洒水喷头的仓库，当货架内置洒水喷头上方有孔洞、缝隙时，可在洒水喷头的上方设置挡水板；【图示10】

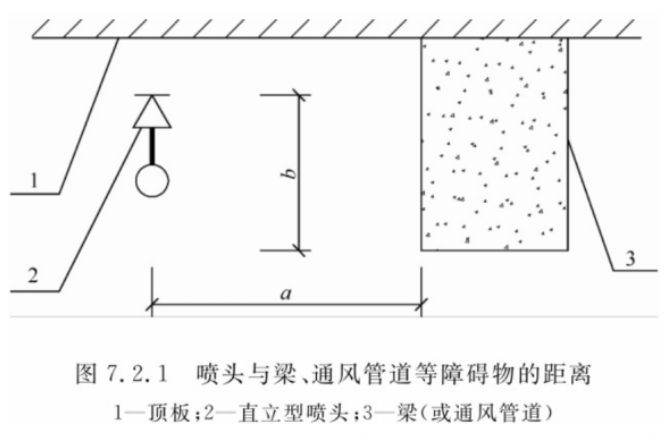

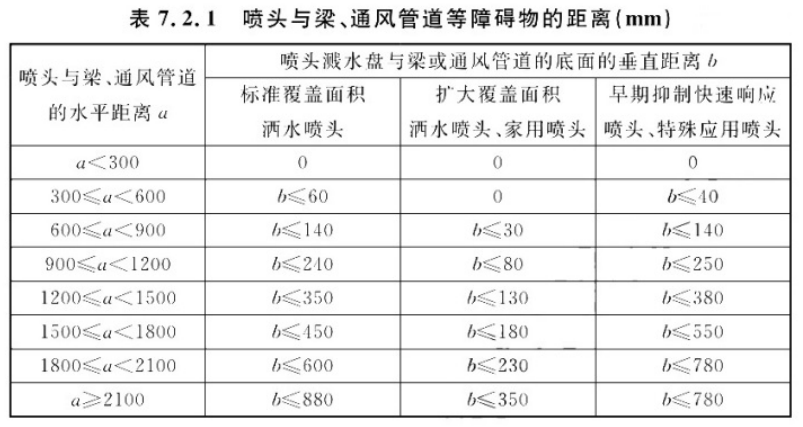

　　7.2.1直立型、下垂型喷头与梁、通风管道等障碍物的距离宜符合表7.2.1的规定。【图示9】

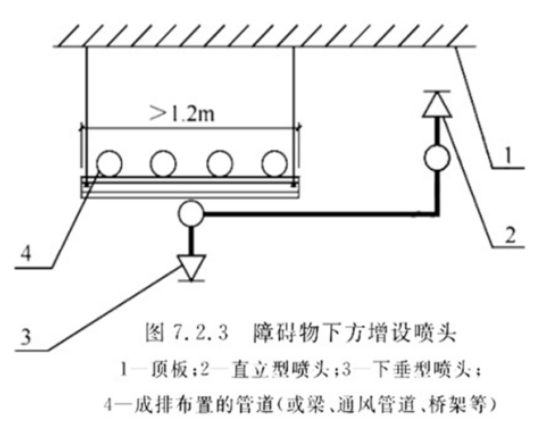

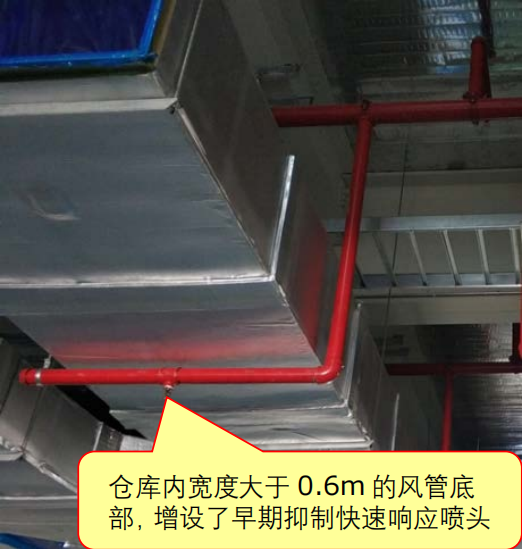

　　7.2.3当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，其下方应增设（图7.2.3）；采用早期抑制快速响应喷头和特殊应用喷头的场所，当障碍物宽度大于0.6m时，其下方应增设喷头。【图示11】

　　4.3.2自动喷水灭火系统应有下列组件、配件和设施：

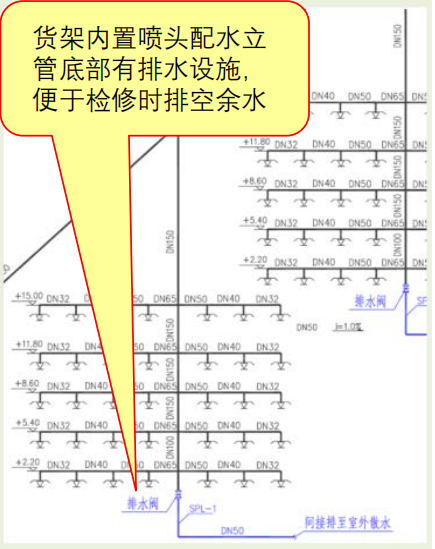

　　3应设有泄水阀（或泄水口）、排气阀（或排气口）和排污口。【图示12】

3.图示说明

　　1)错误做法

图示1

图示2

图示3

图示4

图示5

图示6

　　2)正确做法

图示7

图示8

图示9

图示10

图示11

图示12

来源：南京市建设工程消防验收技术指南（试行）2021
