报警阀组安装要求

作者：桃酥日期：2022-06-15 16:15:56 浏览：14049

1.问题描述

　　1）雨淋报警阀或预作用报警阀的电磁阀入口处未安装过滤器，水中杂质会影响电磁阀的启闭；

　　2）与其它报警阀并联安装的雨淋报警阀或预作用报警阀，其控制腔进水管路入口未安装止回阀，当报警阀入口水压产生波动时，可能引起其他雨淋报警阀或预作用报警阀的误动作；

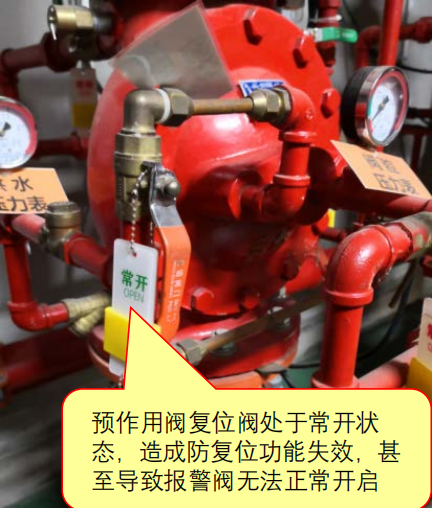

　　3）雨淋报警阀或预作用报警阀组的复位阀，在系统正常运行时设在常开状态，造成报警阀防复位功能失效，甚至还会导致报警阀无法正常开启，无法供水灭火；【图示1】

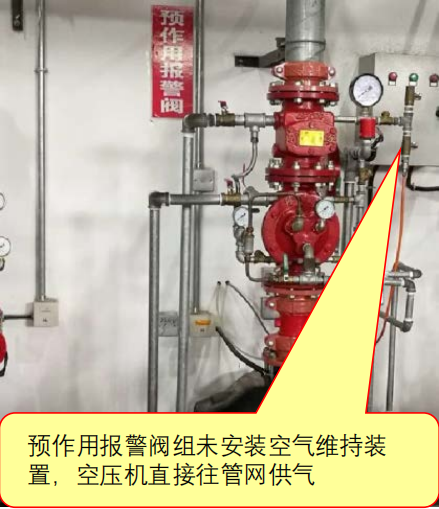

　　4）预作用报警阀组配套的空压机组、空气维持装置安装不符合要求；【图示2】

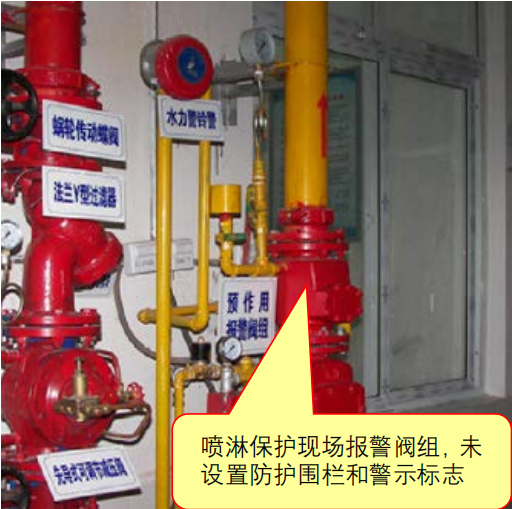

　　5）安装在喷淋保护现场的报警阀组，未设置防护围栏和警示标志，容易被碰撞甚至损坏；【图示3】

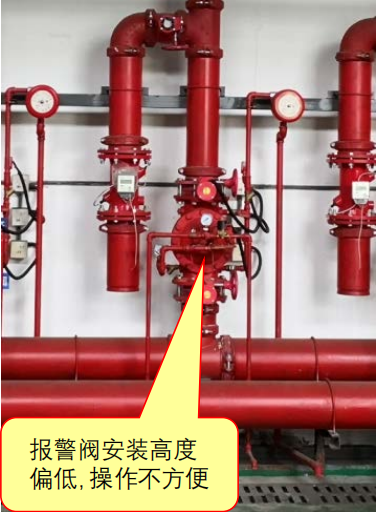

　　6）报警阀组安装高度太低或太高，操作不方便；【图示4】7）报警阀安装部位室内地面未设置排水设施；【图示5】

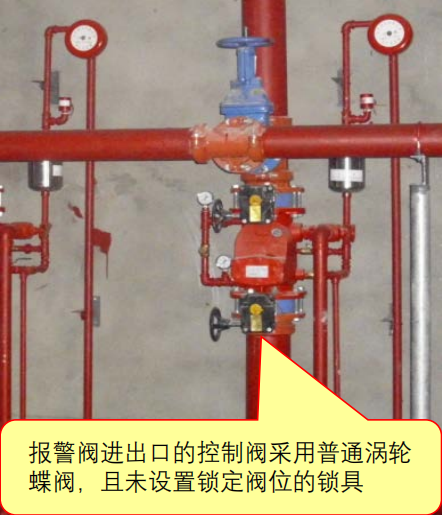

　　8）报警阀进出口的控制阀采用普通涡轮蝶阀，且未设置锁定阀位的锁具；【图示6】

　　9）自动喷水灭火系统设置2个及以上报警阀组，未采用环状供水管道；【图示7】

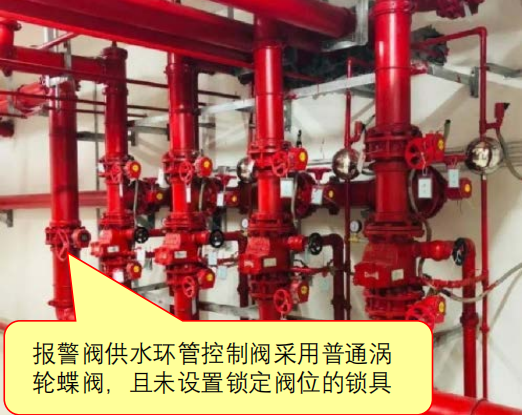

　　10）环状供水管道上设置的控制阀采用普通涡轮蝶阀，且未设置锁定阀位的锁具。【图示8】

2.规范要求

　　《自动喷水灭火系统设计规范》（GB 50084-2017）有关规定：

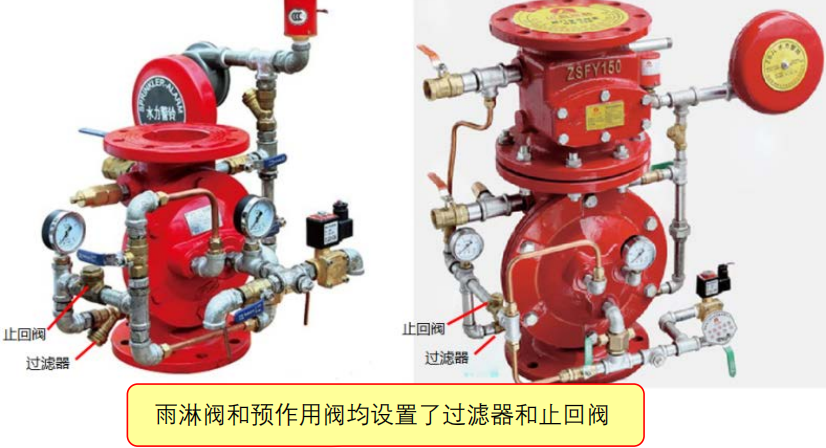

　　6.2.5雨淋报警阀组的电磁阀，其入口应设过滤器。并联设置雨淋报警阀组的雨淋系统，其雨淋报警阀控制腔的入口应设止回阀。【图示9】

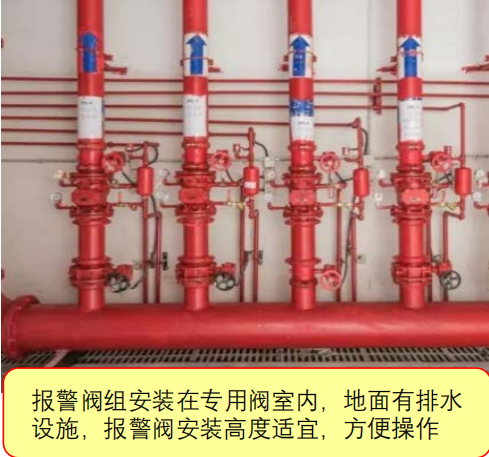

　　6.2.6报警阀组宜设在安全及易于操作的地点，报警阀距地面的高度宜为1.2m。设置报警阀组的部位应设有排水设施。【图示10】

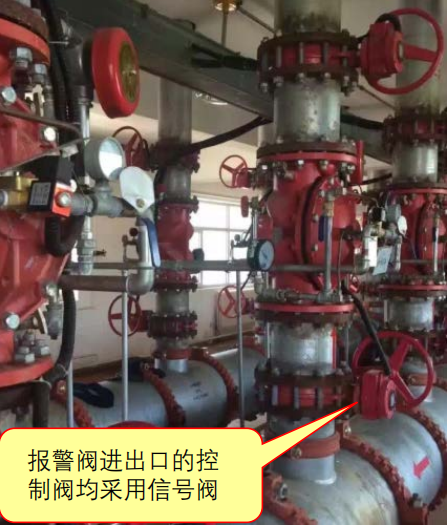

　　6.2.7连接报警阀进出口的控制阀应采用信号阀。当不采用信号阀时，控制阀应设锁定阀位的锁具。【图示11】

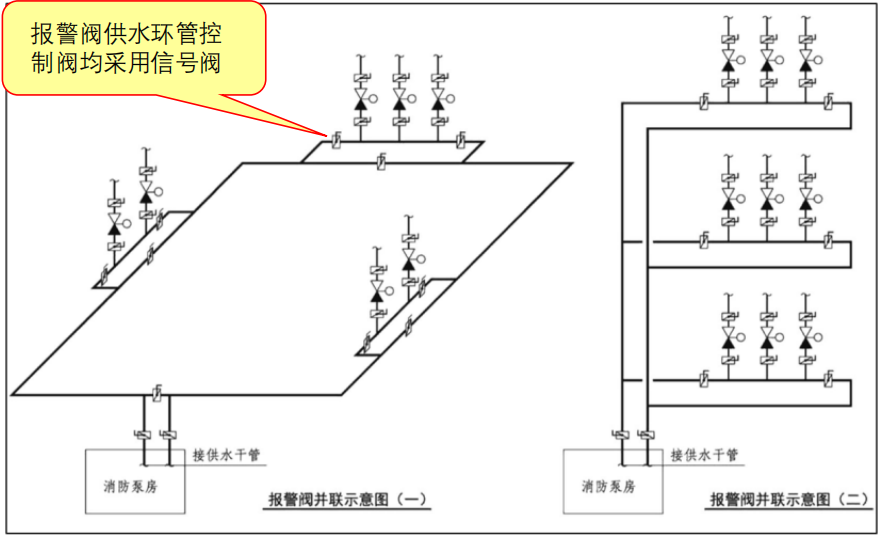

　　10.1.4当自动喷水灭火系统中设有2个及以上报警阀组时，报警阀组前应设环状供水管道。环状供水管道上设置的控制阀应采用信号阀；当不采用信号阀时，应设锁定阀位的锁具。【图示12】

　　《自动喷水灭火系统施工及验收规范》(GB 50261-2017)规定：

　　5.3.1报警阀组的安装应在供水管网试压、冲洗合格后进行。安装时应先安装水源控制阀、报警阀，然后进行报警阀辅助管道的连接。水源控制阀、报警阀与配水干管的连接，应使水流方

　　向一致。报警阀组安装的位置应符合设计要求；当设计无要求时，报警阀组应安装在便于操作的明显位置，距室内地面高度宜为1.2m；两侧与墙的距离不应小于0.5m；正面与墙的距离不应小于1.2m；报警阀组凸出部位之间的距离不应小于0.5m。安装报警阀组的室内地面应有排水设施，排水能力应满足报警阀调试、验收和利用试水阀门泄空系统管道的要求。

3.图示说明

　　1)错误做法

图示1
