1.问题描述

　　1）喷淋末端试水装置未按设计要求安装在系统最不利点洒水喷头处，或其他喷淋分区未按设计要求安装相应的试水阀；

　　2）喷淋末端试水装置缺少压力表、表阀或试水接头等组件；【图示1】

　　3）喷淋末端试水装置未采取孔口出流的方式排入排水管道；【图示1】

　　4）报警阀组喷淋分区内存在不同流量系数的喷头时，选用流量系数较大的试水接头；

　　5）末端试水排水立管管径小于75mm；

　　6）末端试水装置和试水阀安装在隐蔽或空间狭窄的部位，压力表表盘未正对操作面，且未设置喷淋分区标识，不方便检查和试验。【图示2】

2.规范要求

　　《自动喷水灭火系统设计规范》（GB 50084-2017）有关规定：

　　6.5.1每个报警阀组控制的最不利点洒水喷头处应设末端试水装置，其他防火分区、楼层均应设直径为25mm的试水阀。

　　6.5.2末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数，应等同于同楼层或防火分区内的最小流量系数洒水喷头。末端试水装置的出水，应采取孔口出流的方式排入排水管道，排水立管宜设伸顶通气管，且管径不应小于75mm。

　　6.5.3末端试水装置和试水阀应有标识，距地面的高度宜为1.5m，并应采取不被他用的措施。

　　《自动喷水灭火系统施工及验收规范》(GB 50261-2017)有关规定：

　　5.4.5末端试水装置和试水阀的安装位置应便于检查、试验，并应有相应排水能力的排水设施。

3.图示说明

　　1)错误做法

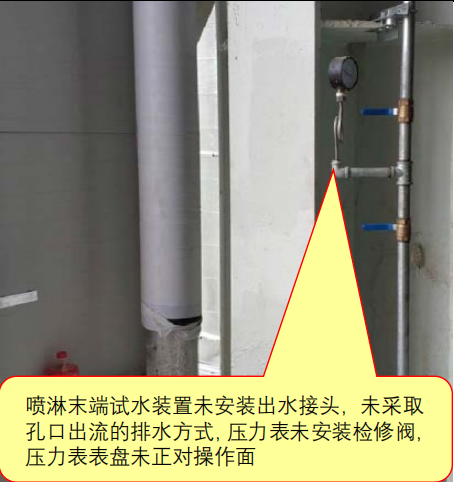

图示1

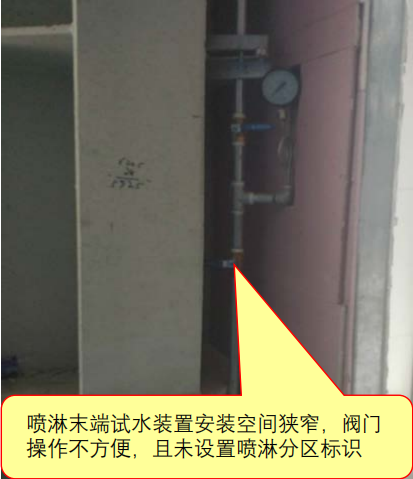

图示2

　　2)正确做法

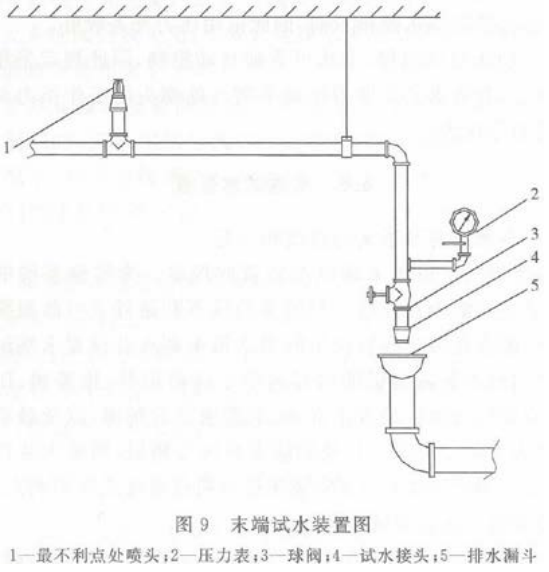

图示3

来源：南京市建设工程消防验收技术指南（试行）2021
