厨房设备灭火装置

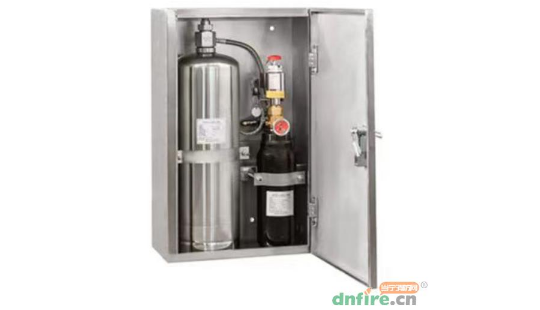

一、电启动式厨房设备灭火装置

1.1 安装

　　1)根据图纸设计要求，确定装置箱和控制盘安装位置，装置箱底部距离地面高度为1m，控制盘和装置箱顶部平齐，可使用膨胀螺栓或支架固定，保证平稳无晃动和倾斜。

　　2)将灭火剂瓶组和驱动气体瓶组装入装置箱中，并用抱箍固定，连接好驱动气体瓶组和灭火剂瓶组之间的管路并拧紧。

　　3)拆除灭火剂瓶组容器阀上的活套螺母，取出密封膜片，再将活套螺帽拧紧。

　　4)将单向阀安装在灭火剂瓶组的活套螺母上。

　　5)根据图纸设计要求，从灭火剂瓶组单向阀处开始连接灭火剂管路及喷嘴。

　　6)将灭火剂管路与冷却水源连接，并安装相应的水流联动阀以及单向阀。

　　7)将燃气联动阀安装在燃气管路上。

　　8)根据图纸设计要求，安装感温器、火灾信号反馈装置及其相关的管路连接。

　　9)将火灾信号反馈装置、水流联动阀、燃气联动阀接入控制盘。

　　10)将压力表和电磁型驱动装置装入驱动气体瓶组容器阀上。

1.2 调试

　　1)电磁型驱动装置启动试验：取下电磁型驱动装置，拔出电磁型驱动装置保险销，接通测试电源(DC24V)，试验电磁型驱动装置联动闸刀是否动作。测试完毕后，闸刀及电磁型驱动装置保险销应复位。

　　切记：调试电磁型驱动装置时，应确保离开驱动气体瓶组容器阀单独进行。

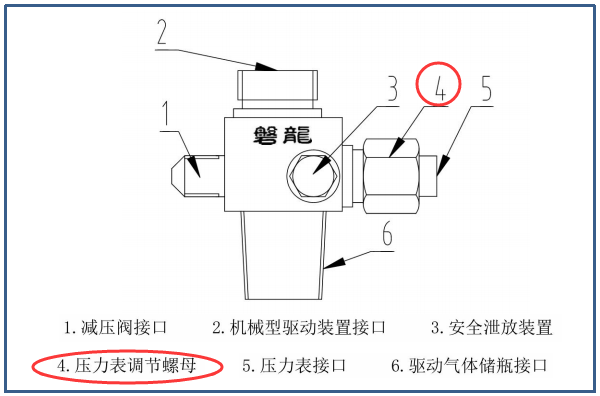

　　2)储存压力检查：用活动扳手逆时针旋开容器阀上压力表调节螺母至压力表显示（螺母转动90°~180°测压通道打开），指针在绿区为正常。检测完毕后，切记用扳手旋紧压力表调节螺母（关闭测压通道），以免压力表长期受压损坏和泄露。

　　3)火灾信号模拟：调节火灾信号反馈装置，模拟感温器动作，火灾信号应正常反馈。

　　4)控制盘调试：分别进行自动、手动、紧急启动/停止等测试，灭火装置各部件动作应正常。

　　5)调试合格后，将电磁型驱动装置小心的安装在驱动气体瓶组容器阀上。

　　6)待消防部门验收合格、使用单位人员培训到位后，接通电磁型驱动装置的启动线路，并拔掉电磁型驱动装置保险销，控制盘调至自动状态，装置开始正式运行。

机械启动式厨房设备灭火系统

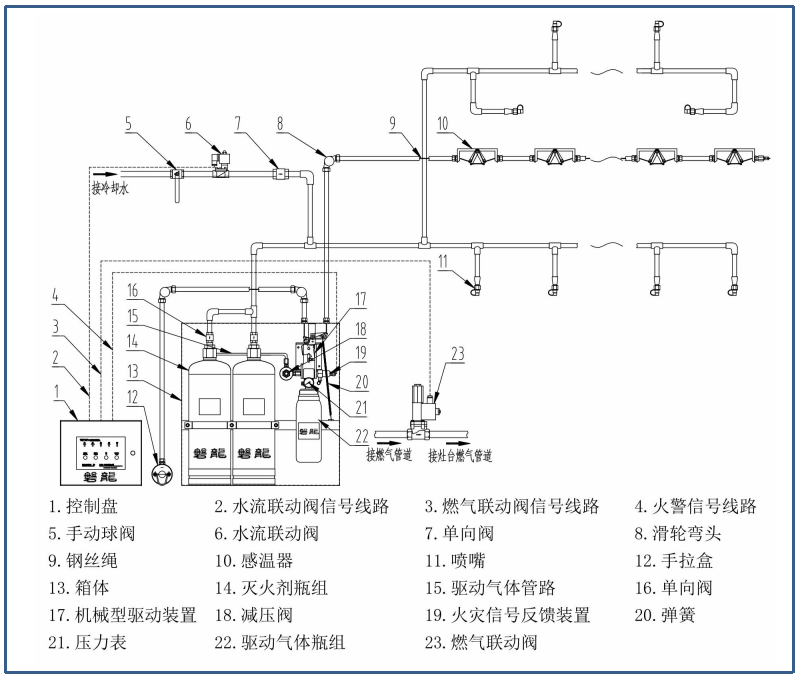

二、机械启动式厨房设备灭火装置

2.1 安装

　　1)根据图纸设计要求，确定装置箱、控制盘和手拉盒的安装位置，装置箱底部距离地面高度为1m，控制盘和装置箱顶部平齐，手拉盒安装高度为1.5m，可使用膨胀螺栓或支架固定，保证平稳无晃动和倾斜。

　　2)将灭火剂瓶组装入装置箱中，并用抱箍固定。

　　3)拆除灭火剂瓶组容器阀上的活套螺母，取出密封膜片，再将活套螺帽拧紧。

　　4)将单向阀安装在灭火剂瓶组的活套螺母上。

　　5)根据图纸设计要求，从灭火剂瓶组单向阀处开始连接灭火剂管路及喷嘴。

　　6)将灭火剂管路与冷却水源连接，并安装相应的水流联动阀以及单向阀。

　　7)将燃气联动阀安装在燃气管路上。

　　8)根据图纸设计要求，安装感温器及其相关的管路连接，并连入机械型驱动装置以及手拉盒。

　　9)将驱动气体瓶组装入装置箱中，与机械型驱动装置相连，连接好驱动气体瓶组和灭火剂瓶组之间的管路并拧紧。

　　10)将压力表装入驱动气体瓶组容器阀上。

　　11)将火灾信号反馈装置、水流联动阀、燃气联动阀接入控制盘。

2.2 调试

　　1)机械型驱动装置启动试验：将机械型驱动装置用螺丝刀撬动至工作状态，拉动手拉盒，联动启动机械型驱动装置，试验驱动装置联动闸刀是否动作，试验合格后，将驱动装置恢复至工作状态。

　　切记：调试机械型驱动装置时，驱动气体瓶组不能装上。

　　2)储存压力检查：用活动扳手逆时针旋开容器阀上压力表调节螺母至压力表显示（螺母转动90°~180°测压通道打开），指针在绿区为正常。检测完毕后，切记用扳手旋紧压力表调节螺母（关闭测压通道），以免压力表长期受压损坏和泄露。

　　3)火灾信号模拟：调节火灾信号反馈装置，模拟驱动装置动作，火灾信号应正常反馈。

　　4)控制盘调试：分别进行自动、手动、紧急启动/停止等测试，灭火装置各部件动作应正常。

　　5)调试合格后，将机械型驱动装置恢复至工作状态。

　　6)待消防部门验收合格、使用单位人员培训到位后，把驱动气体瓶组安装在驱动装置下方，控制盘调至自动状态，装置开始正式运行。
