1.问题描述

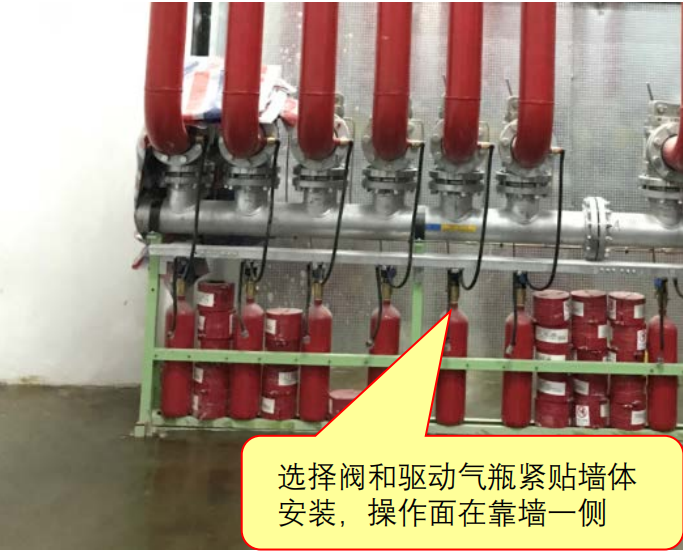

　　1）选择阀、驱动气瓶反向安装，选择阀操作手柄在背面，启动瓶压力表朝向背面，不方便操作；【图示1】

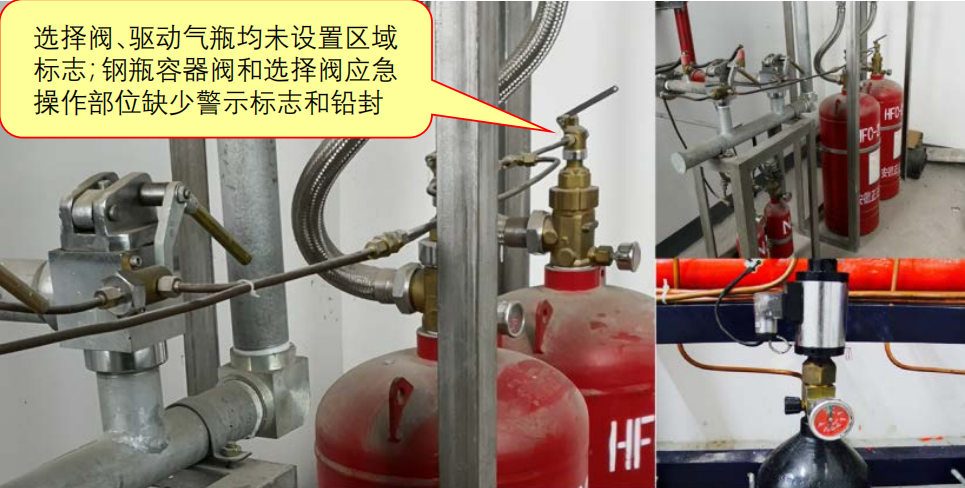

　　2）选择阀、驱动气瓶未设置区域标志；灭火剂钢瓶、驱动气瓶容器阀和选择阀手动控制与应急操作部位缺少警示标志和铅封；【图示2】

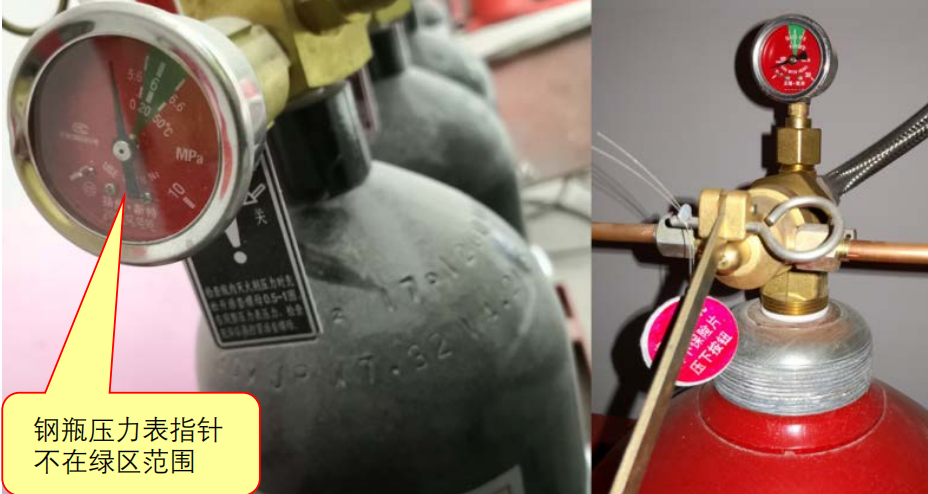

　　3）灭火剂钢瓶或驱动气瓶压力表显示不正常；【图示3】

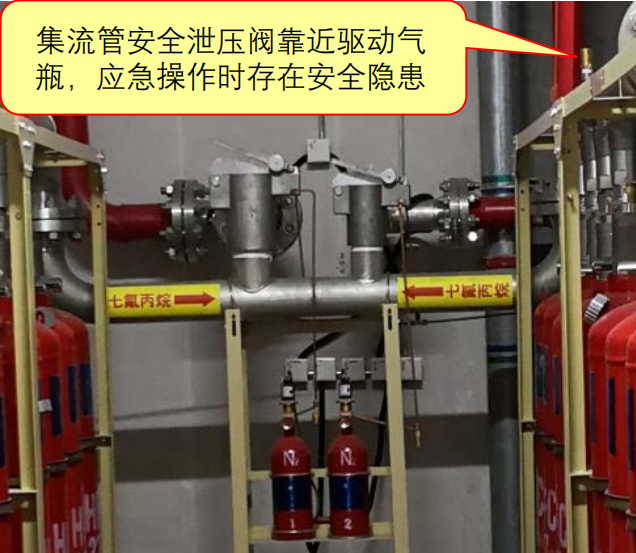

　　4）灭火系统设备泄压装置安装位置靠近应急操作部位；【图示4】

      5）电磁驱动装置驱动器电气连接线安装不规范；

　　6）气动驱动装置启动管道安装固定不符合要求，组合分配系统启动管道中用于控制开启钢瓶数量的气体单向阀方向装反，造成灭火剂钢瓶开启数量错误；

　　7）设置驱动气瓶的气体灭火系统，驱动气体控制管路上未安装低泄高封阀；

　　8）灭火剂钢瓶或启动钢瓶阀门安全防护机构未拆除。

2.规范要求

　　《气体灭火系统设计规范》（GB 50370-2005）有关规定：

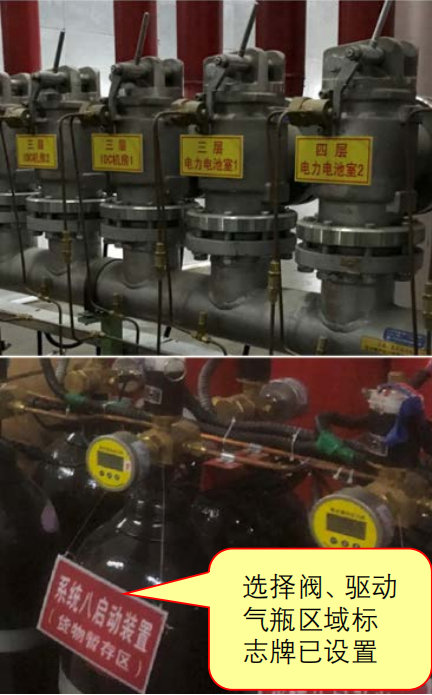

　　4.1.6组合分配系统中的每个防护区应设置控制灭火剂流向的选择阀，其公称直径应与该防护区灭火系统的主管道公称直径相等。选择阀的位置应靠近储存容器且便于操作。选择阀应设有标明其工作防护区的永久性铭牌。【图示5】

　　6.0.9灭火系统的手动控制与应急操作应有防止误操作的警示显示与措施。【图示6】

　　《气体灭火系统施工及验收规范》（GB 50263-2007）有关规定：

　　5.2.2灭火剂储存装置安装后，泄压装置的泄压方向不应朝向操作面。低压二氧化碳灭火系统的安全阀应通过专用的泄压管接到室外。

　　5.2.7集流管上的泄压装置的泄压方向不应朝向操作面。【图示7】

　　5.3.1选择阀操作手柄应安装在操作面一侧，当安装高度超过1.7m时应采取便于操作的措施。

　　5.3.4选择阀上应设置标明防护区域或保护对象名称或编号的永久性标志牌，并应便于观察。

　　5.4.3电磁驱动装置驱动器的电气连接线应沿固定灭火剂储存容器的支、框架或墙面固定。【图示8】

　　5.4.4气动驱动装置的安装应符合下列规定：

　　1驱动气瓶的支、框架或箱体应固定牢靠，并做防腐处理。

　　2驱动气瓶上应有标明驱动介质名称、对应防护区或保护对象名称或编号的永久性标志，并应便于观察。【图示5】

　　5.4.5气动驱动装置的管道安装应符合下列规定：

　　1管道布置应符合设计要求。

　　2竖直管道应在其始端和终端设防晃支架或采用管卡固定。

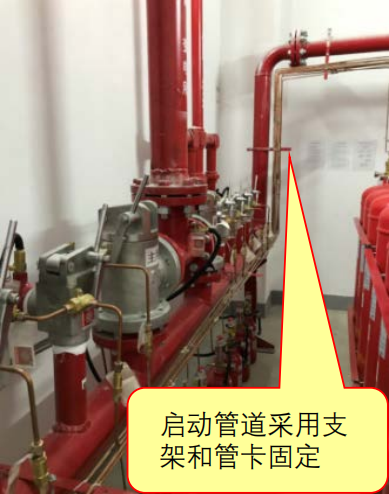

　　3水平管道应采用管卡固定。管卡的间距不宜大于0.6 m。转弯处应增设1个管卡【图示9】

　　5.4.6气动驱动装置的管道安装后应做气压严密性试验，并合格。

　　7.3.6驱动气瓶和选择阀的机械应急手动操作处，均应有标明对应防护区或保护对象名称的永久标志。

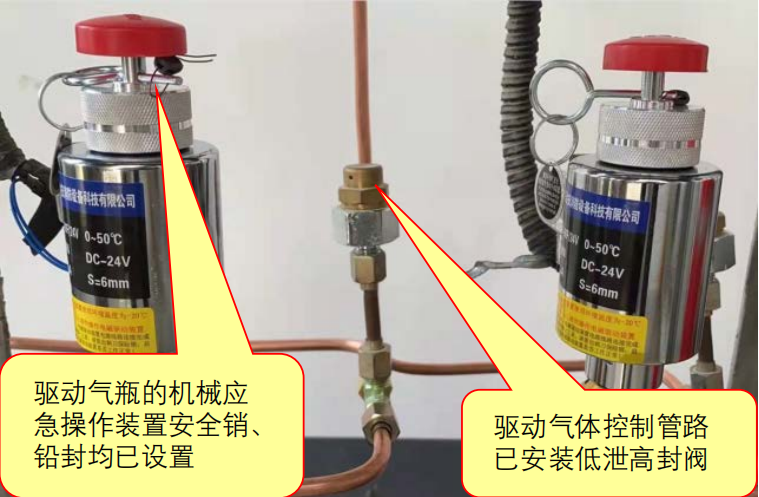

　　驱动气瓶的机械应急操作装置均应设安全销并加铅封，现场手动启动按钮应有防护罩。【图示10】

　　《气体灭火系统及部件》（GB 25972-2010）

　　5.17.1低泄高封阀设置要求

　　驱动气体控制管路上应安装低泄高封阀。【图示10】

3.图示说明

　　1）错误做法

图示1

图示2

图示3

图示4

　　2）正确做法

图示5

图示6

图示7

图示8

图示9

图示10

来源：南京市建设工程消防验收技术指南（试行）2021
