不同的线路能否穿在同一管内或强弱电线路能否敷设在同一桥架内

1.问题描述

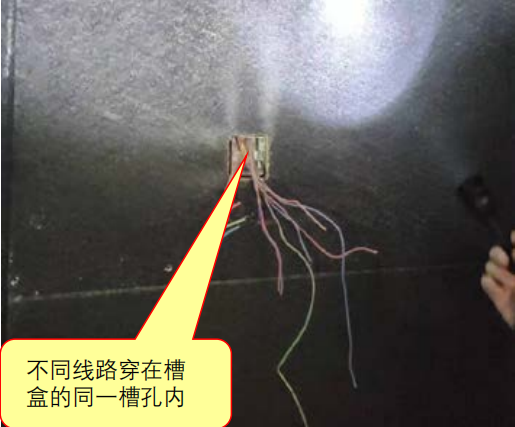

  将不同系统、不同电压等级、不同电流类别的线路穿在同一管内或槽盒的同一槽孔内【图示1】;

  强弱电线路敷设在同一桥架内,且无分隔设施【图示2】。

2.规范要求

  《火灾自动报警系统施工及验收标准》(GB 50166-2019)规定:

  3.2.12系统应单独布线,除设计要求以外,系统不同回路、不同电压等级和交流与直流的线路,不应布在同一管内或槽盒的同一槽孔内

  《火灾自动报警系统设计规范》(GB 50116-2013)规定:

  11.2.5不同电压等级的线缆不应穿入同一根保护管内,当合用同一线槽时,线槽内应有隔板分隔。【图示3】

3.图示说明

1)错误做法

1

图示1

2

图示2

2)正确做法

3

图示3

来源:南京市建设工程消防验收技术指南(试行)2021
