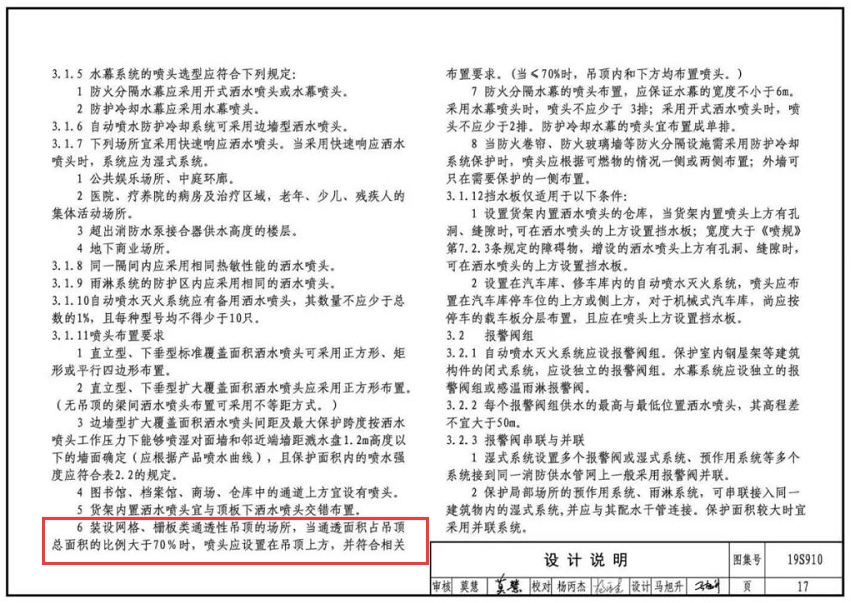

《自动喷水灭火系统设计》

图示19S910

设计说明节选

3.1.11.6装设网格、栅板类通透性吊顶的场所，当通透面积占吊顶总面积的比例大于70%时，喷头应设置在吊顶上方，并符合相关布置要求。（当≤70%时，吊顶内和下方均布置喷头。）

江苏省建设工程消防设计审查验收

常见技术难点问题解答

（2021）版节选

2.4自动喷水灭火系统

32、《自动喷水灭火系统设计规范》GB 50084-2017第7.1.13条，通透性吊顶当通透面积占吊顶面积的比例大于70%时，喷头应设置在吊顶上方，如透面积占吊顶面积的比例不大于70%时，是否要上下喷？如吊顶内没有可燃物时，喷头是否仅设置在吊顶下即可？

　　答：如通透性吊顶面积占吊顶面积的比例不大于70%，即使吊顶内没有可燃物，也应在吊顶的上、下设置喷头，且吊顶下的喷头上方应设挡水板。

山西省民用建筑

工程消防设计审查难点解析

（2022）版

7.4自动灭火系统

7.4.4通透性吊顶场所，当通透面积占吊顶总面积的比例不大于70%时，在吊顶上下方均应布置喷头。

建筑给水排水设计统一技术措施

（2021）版

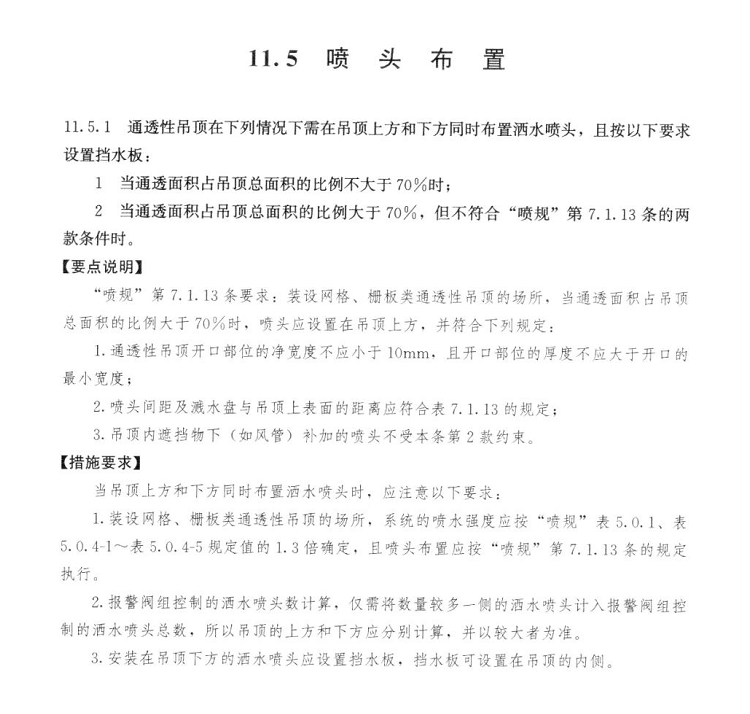

11.5喷头布置

当吊顶上方和下方同时布置洒水喷头时，应注意以下要求：

　　1.装设网格、栅板类通透性吊顶的场所，系统的喷水强度应按“喷规”表5.0.1、表5.0.4-1~表5.0.4-5规定值的1.3倍确定，且喷头布置应按“喷规”第7.1.13条的规定执行。

　　2.报警阀组控制的洒水喷头数计算，仅需将数量较多一侧的洒水喷头计入报警阀组控制的洒水喷头总数，所以吊顶的上方和下方应分别计算，并以较大者为准。

　　3.安装在吊顶下方的洒水喷头应设置挡水板，挡水板可设置在吊顶的内侧。

经典正确做法参考

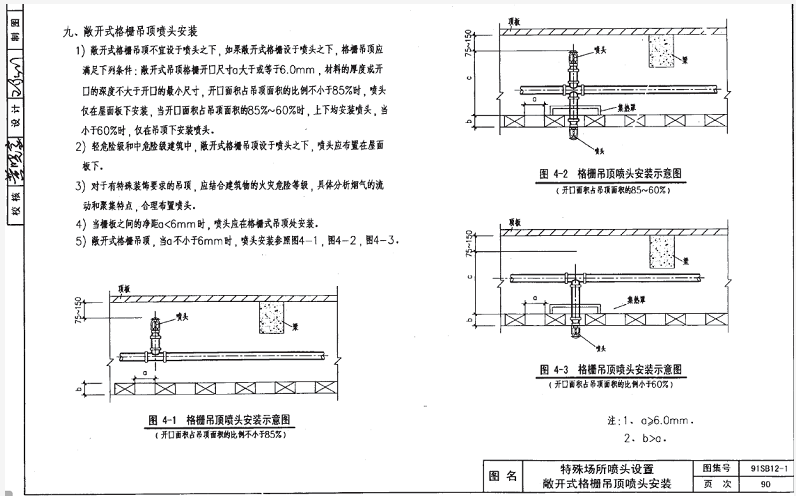

《自动灭火工程》91SB12-1

图4.2

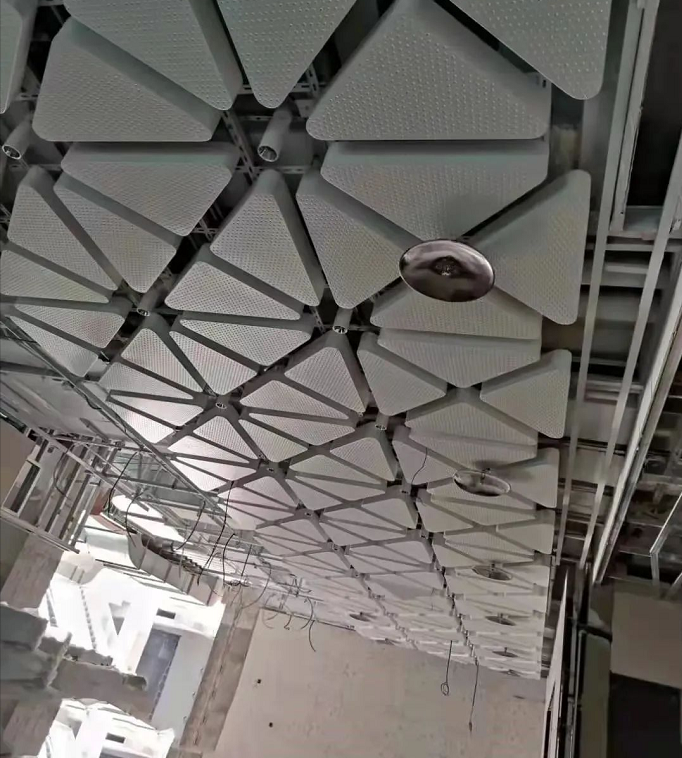

经典正确做法

范例

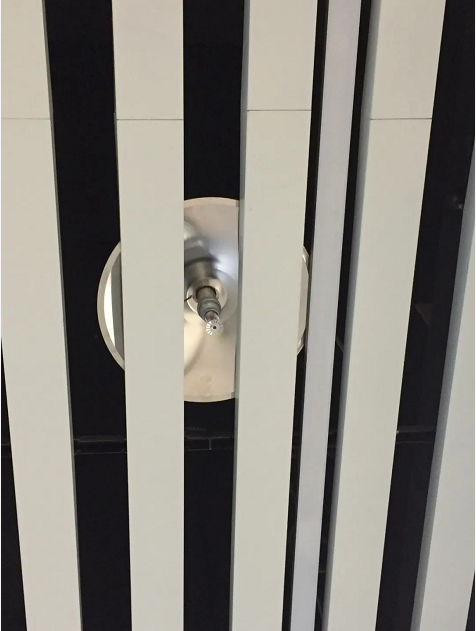

传统教条做法

范例

原标题：【解读】何时需要设置“上下喷”，如何做？

原文图片有减，侵权请联删
