1.问题描述

　　排烟风管的连接能否采用薄钢板法兰（共板法兰）？

2.规范要求

　　《建筑防烟排烟系统技术标准》（GB 51251-2017）有关规定：

　　6.2.1风管应符合下列规定：

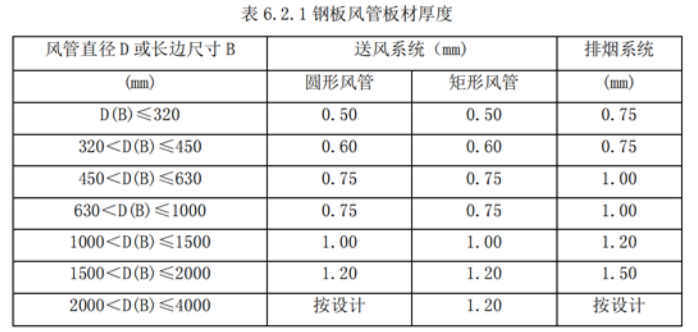

　　1风管的材料品种、规格、厚度等应符合设计要求和现行国家标准的规定。当采用金属风管且设计无要求时，钢板或镀锌钢板的厚度应符合本标准表6.2.1的规定

　　6.3.1金属风管的制作和连接应符合下列规定：

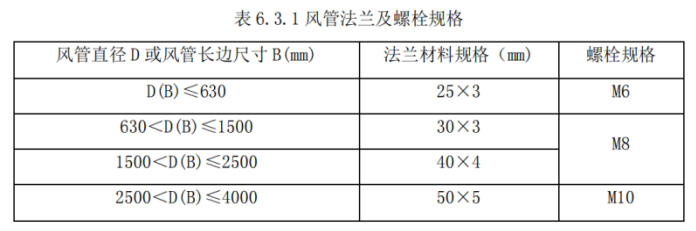

　　1风管采用法兰连接时，风管法兰材料规格应按本标准表6.3.1选用，其螺栓孔的间距不得大于150mm，矩形风管法兰四角处应设有螺孔；

　　4无法兰连接风管的薄钢板法兰高度及连接应按本标准表6.3.1的规定执行。

　　6.3.3风管应按系统类别进行强度和严密性检验，其强度和严密性应符合设计要求或下列规定：

　　5排烟风管应按中压系统风管的规定。

　　《通风与空调工程施工质量验收规范》（GB 50243-2016）有关规定：

　　4.2.3金属风管的制作应符合下列规定：

　　1金属风管的材料品种、规格、性能与厚度应符合设计要求。当风管厚度设计无要求时，应按本规范执行。钢板风管板材厚度应符合表4.2.3-1的规定。镀锌钢板的镀锌层厚度应符合设计或合同的规定，当设计无规定时，不应采用低于80g／㎡板材；不锈钢板风管板材厚度应符合表4.2.3-2的规定；铝板风管板材厚度应符合表4.2.3-3的规定。

　　注：2 排烟系统风管钢板厚度可按高压系统。

　　2 金属风管的连接应符合下列规定：

　　3)用于中压及以下压力系统风管的薄钢板法兰矩形风管的法兰高度，应大于或等于相同金属法兰风管的法兰高度。薄钢板法兰矩形风管不得用于高压风管。

　　专家释疑：

　　当排烟风管的厚度满足《建筑防烟排烟系统技术标准》（GB 51251-2017）6.2.1-1和法兰连接及其密封垫料满足《建筑防烟排烟系统技术标准》（GB 51251-2017）6.3.1-1要求时，排烟系统的金属风管仍可以采用薄钢板法兰（共板法兰）的连接方式，强度及严密性应符合规范的要求。【图示】

　　3.图示说明

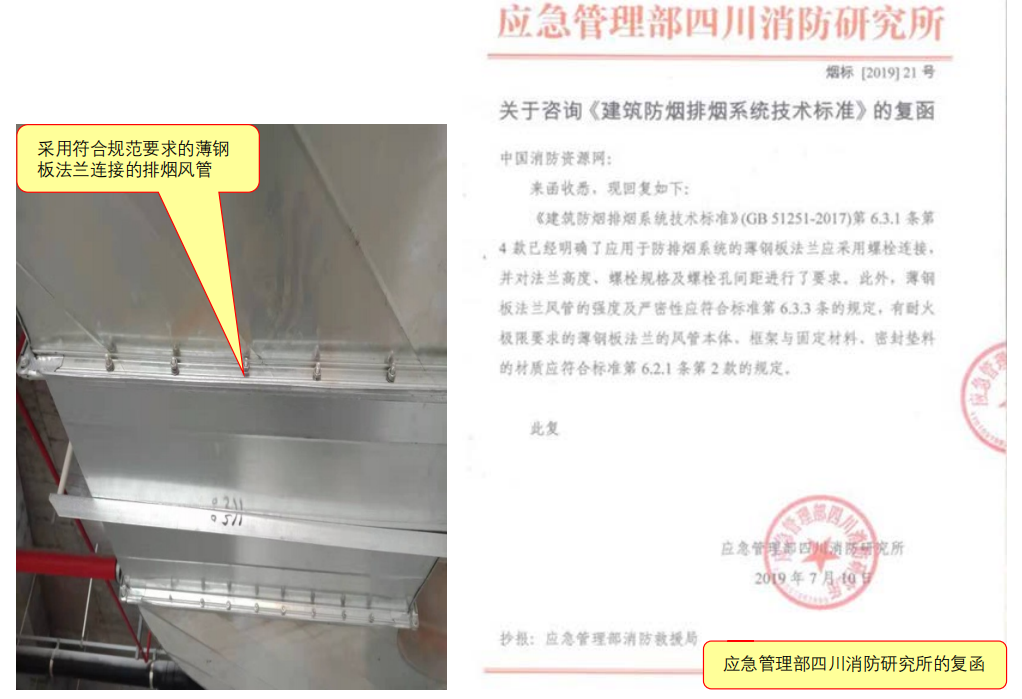

　　1）正确做法

图示

来源：南京市建设工程消防验收技术指南（试行）2021
