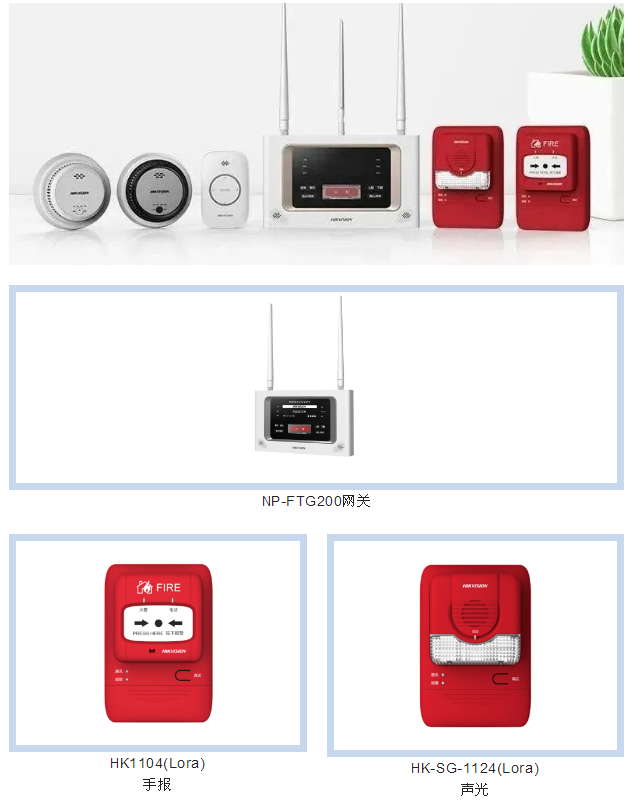

—— 设备介绍 ——

无线火灾自动报警系统适用于火灾探测和安全防护报警。

网关产品能够与独立式光电感烟/感温火灾探测报警器、可燃气体探测器、火灾声光警报器、手动火灾报警按钮等多种无线外设一起组成防护系统。

一旦检测到警情立即上报至消防管理平台，同时直接拨打电话、发送短信给相关责任人，提高处置效率。

——功能特性——

消防报警网关

　◎单个网关支持接入最多128个无线外设。

　◎支持主备平台进行数据传输，最多可支持4个上报中心。

　◎支持向6个手机号码发送语音或短信，各网关间互联互通。

　◎通过LoRa无线通讯方式与无线外设通讯。

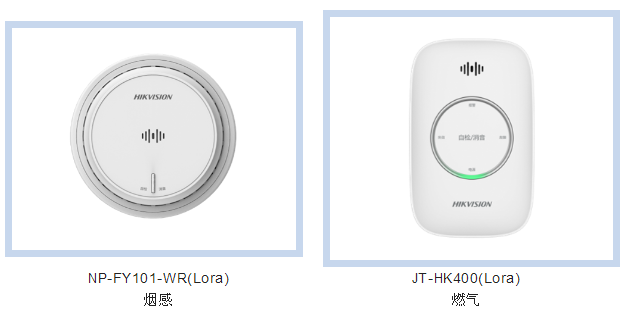

烟感/温感报警器

　◎支持烟雾/温度实时检测和报警，并支持报警信息上传。

　◎高性能锂电池供电，预计可使用3年。

　◎支持信号查询、设备自检、故障播报（低电压报警、防拆报警、污染报警和传感器故障报警）等功能。

燃气探测器

　◎探测器具有气体传感器寿命状态指示功能。

　◎支持日志保存功能，记录报警、报警恢复、故障、故障恢复、传感器失效等多种类型日志。

　◎具有自检、消音、信号查询、自动校时等功能。

　◎支持电磁阀、排风扇等外设的控制。

声光和手报

　◎声光支持报警声光联动；手报支持手动报警、钥匙复位。

　◎支持电池欠压报警、防拆报警、通讯异常等功能检测与指示。

　◎支持信号强度查询模式，部署安装便捷。

　◎锂电池供电，寿命长，电池理论设计寿命大于5年。

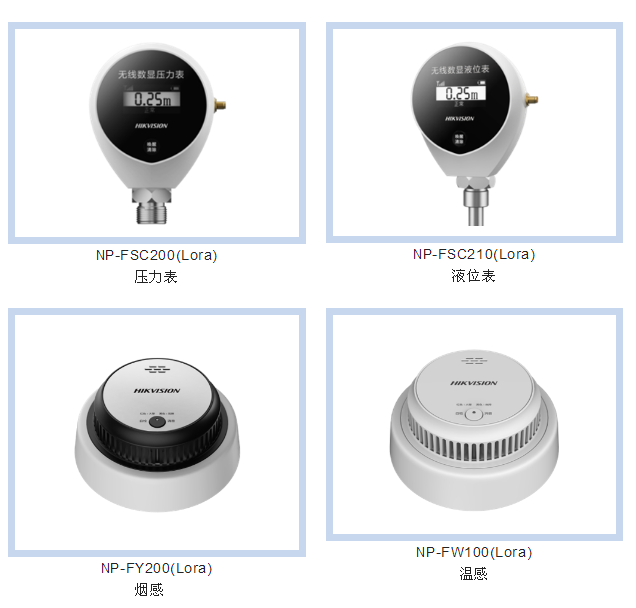

液位/液压表

　◎采用电池供电，可正常工作三年。

　◎支持与网关配对，并通过网关接入至平台，网关端可远程配置心跳周期；平台可远程配置和下发水压/液位上下限报警阈值、采样周期。

　◎支持上报设备报警、故障、低电量事件至平台。

　◎支持按键唤醒和清零功能。

　◎LED屏幕显示电池电量、信号强度、压力值、设备当前状态等。

　◎传感器和主机采用一体化的结构，安装方便。

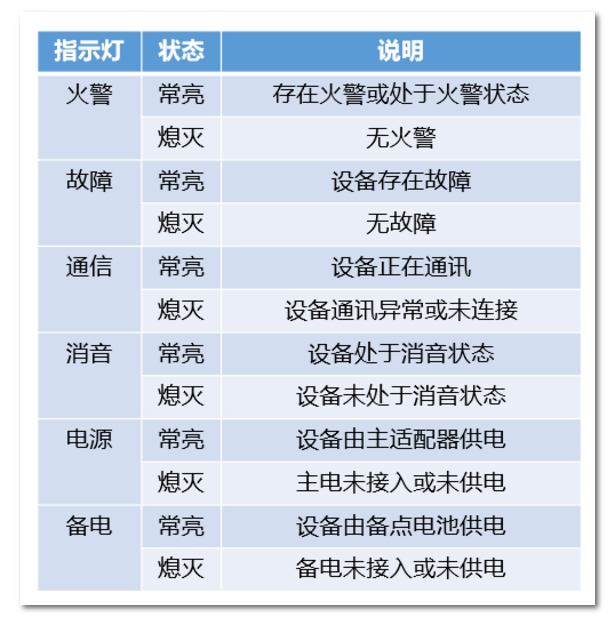

——外观与指示——

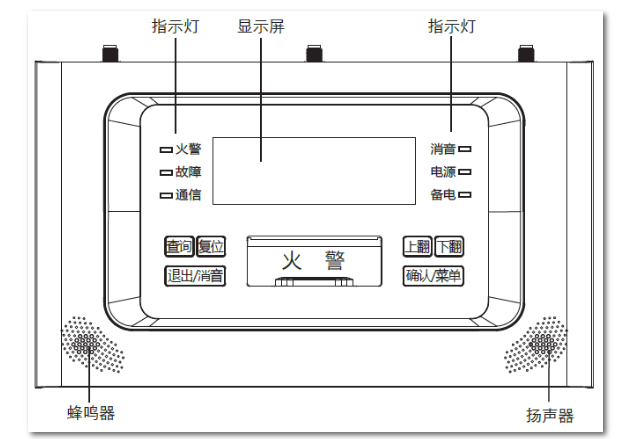

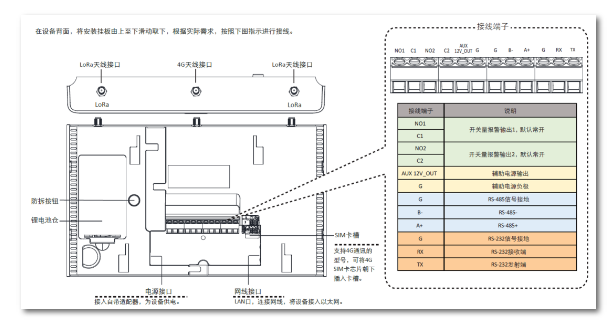

消防报警网关

——典型安装建议——

　　①安装于平的房顶时，报警器的边缘应距离墙面至少50cm。安装于倾斜或菱形的房顶时，报警器应与房顶保持一定距离，当坡度小于30°时，距离为50cm。

　　②安装位置需远离强电线途径至少30cm，以免小虫受趋光性影响而聚集，造成烟雾迷宫污染及报警。

　　③网关贴墙安装，但是必须保证墙面是平整的，不能出现嵌墙安装。

　　④网关的4G天线必须竖直网关放置。

　　⑤烟感安装距离灯、金属设备等至少50cm。

　　⑥4G版网关两侧为LoRa天线，中间为4G天线，使用时注意检查安装。

　　⑦手报安装应距地面1.2-1.5m，声光安装应距地面1.8m以上。

　　⑧烟感避免安装以下位置：厨房、热水炉、浴室等高湿度空间；空调、风扇、暖气出风口、风速强对流处；多尘、肮脏或者昆虫常出入的地方；尖顶房屋的上部、房间的角落等闭塞空间。

　　⑨烟感/温感、手报/声光、燃气等节点设备在安装之前需要测试现场应用场景信号，即对码后去安装点测试LoRa信号，信号稳定（-90dB以内）再进行安装。

　　⑩网关安装靠近窗边等空旷地方的信号强度比在安装在密闭空间环境要好。距离网关越远，穿墙数量越多，信号衰减越快。

——液压/液位安装示意——

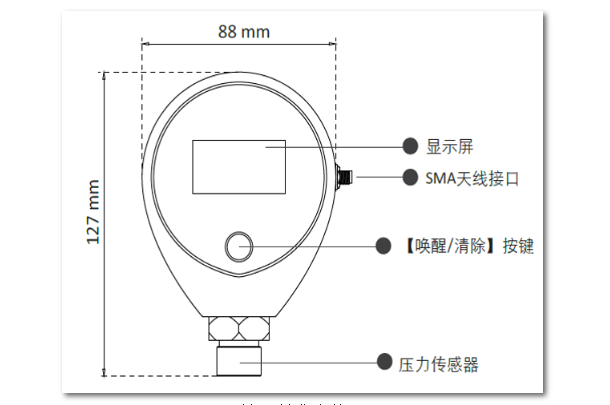

液压/液位表外观

　　液压/液位表不支持私自拆机，私自拆机导致防水性能下降，设备浸水后果自负。

液压表安装

　　设备支持安装至水泵房、消火栓和喷淋末端。

　　◎取出包装中的设备。

　　◎将压力传感器旋转安装至水阀末端。

　　安装时仅需按图示方向拧压力传感器。请勿拧动表盘（旋转表盘可能会造成表盘和传感器间松动，存在设备掉落风险）。

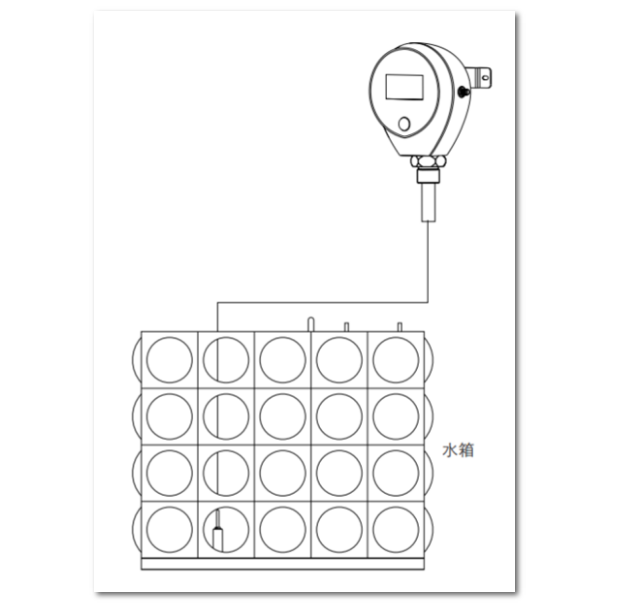

液位表安装

　　设备支持安装至消防水箱、消防水池。

　　◎取出包装中的设备。

　　◎将液位传感器竖直放置水箱底部。

烟感/温感安装示意

　　①根据打孔定位贴纸，在天花板上定位打孔。

　　②在打孔位装入塑胶膨胀螺管，将安装底座对应的U型孔对准塑胶膨胀螺管，然后使用自攻螺钉固定安装底座。

　　③沿图示方向旋转报警器，并将报警器固定至安装底座，完成安装。

燃气安装示意

　　①根据打孔定位贴纸，在墙壁上定位打螺丝孔。

　　②在打孔位安上塑胶膨胀螺管，并用两枚自攻螺丝固定安装底座。

　　③将探测器后面板上的卡扣对准安装底座上的勾槽，自上而下扣紧探测器与安装底座，完成安装。

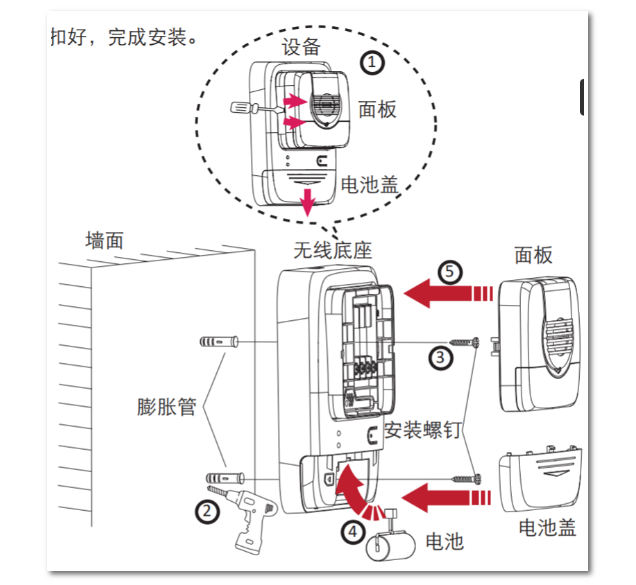

手报/声光安装示意

　　①取下面板和电池盖。

　　②在选定的声光/手报安装位置，将无线底座贴于墙上画钻孔位，并使用钻孔机钻孔。

　　③将膨胀管敲入孔内，并把安装螺钉拧至头部预留约2mm的距离。然后将无线底座上的安装孔对准安装螺钉头部并挂住，确保安装稳固。

　　④将电池插头稳固插入设备的电池插座，完成电池安装。

　　⑤将面板和电池盖扣好，完成安装。

——网关配置操作——

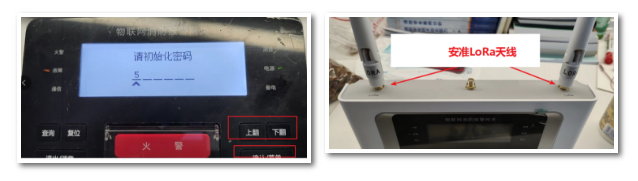

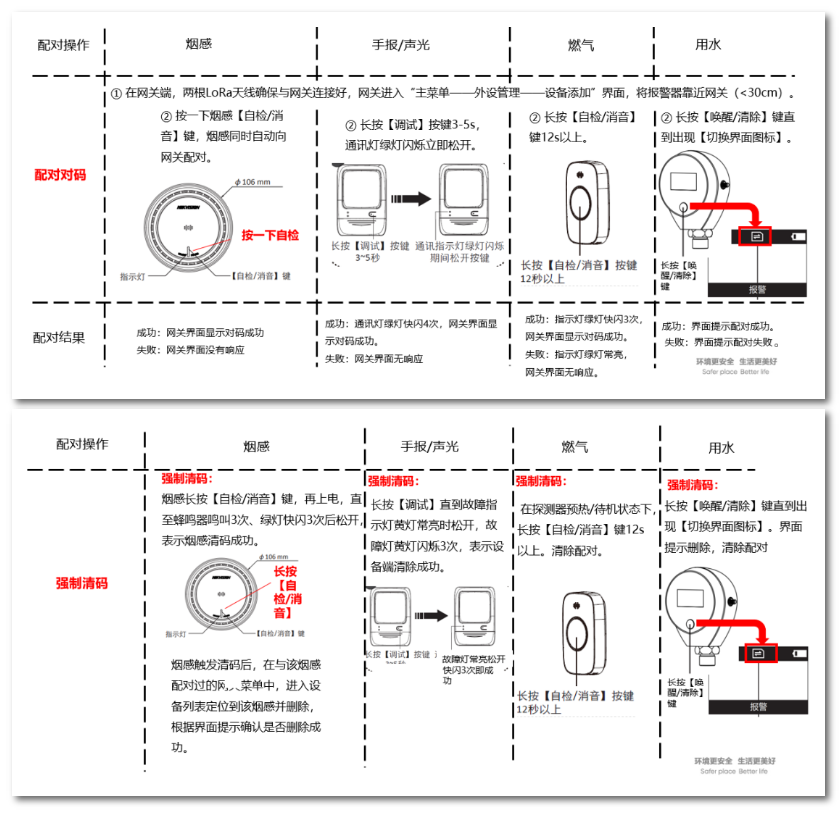

　　①初始化密码：设备首次使用需要设置密码，密码6位数，光标确定位置，通过【上翻】【下翻】按键来调节数字，一般建议默认555555，即直接按【确认/菜单】键。

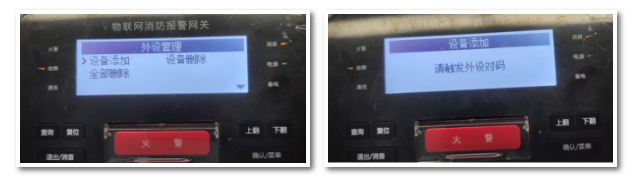

　　②烟感/温感、手报/声光、燃气等节点设备在安装之前需要测试现场应用场景信号，即对码后去安装点测试LoRa信号，信号稳定（-90dB以内）再进行安装。

——云平台火先知添加——

链接云平台设备端操作

　　有线方式：

　　网关接上网线，进入网关web端【配置】界面，点击【网络参数】设置网关本地的IP参数，包括IP设置（ip、掩码、子网关等信息）、DNS（根据实际设置，一般链接萤石推荐域名为8.8.8.8或114.114.114.114）的配置，设置完以后点击【保存】保存配置。

　　点击【萤石云配置】设置萤石云参数，打开启用，选择上报策略为有线网络，点击【强制获取】萤石云操作码，如果获取不到操作码，可以刷新下web界面，如果还是获取不到，就需要查询网络是否可以正常访问萤石云（https://open.ys7.com）。

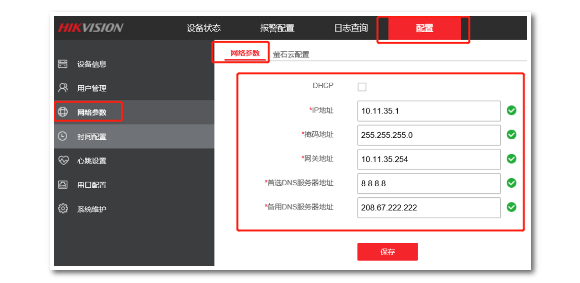

有线网络参数配置

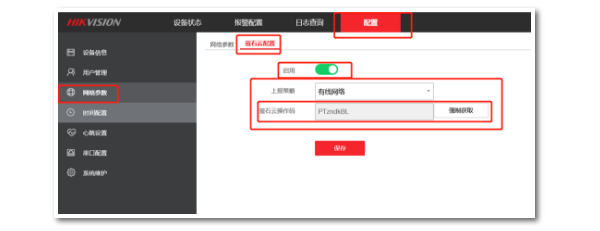

萤石云配置

　　4G方式：

　　插上4G天线，并按要求装入4G物联网卡（建议使用无定向卡）。进入网关web端【配置】界面，点击【萤石云配置】设置萤石云参数，打开启用，选择上报策略为无线网络，点击【强制获取】萤石云操作码，如果获取不到操作码，可以刷新下web界面，如果还是获取不到，请先查询物联网卡是否是4G无定向卡，建议更换手机卡对比测试。

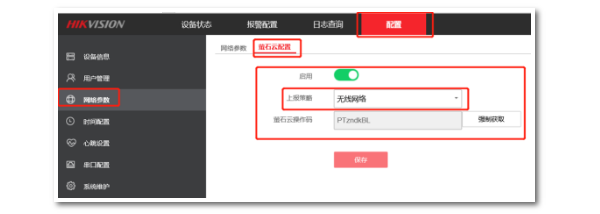

萤石云配置

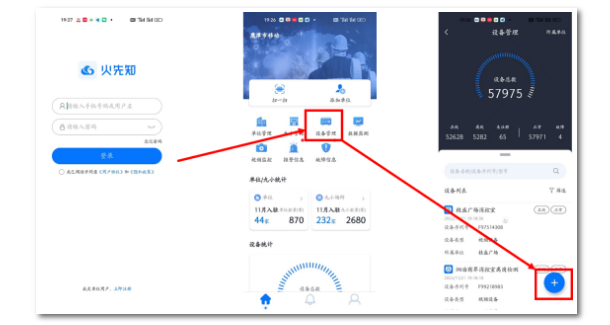

　　①申请云平台账号，下载火先知APP，登入账号，点击设备管理添加设备。

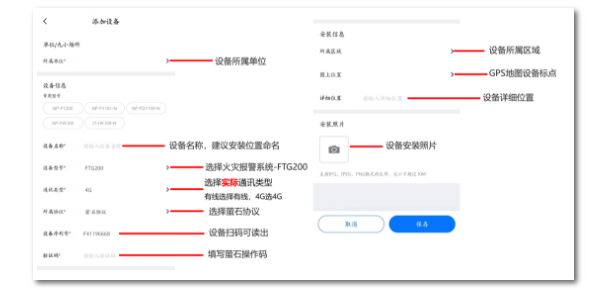

　　②编辑设备信息添加到平台。

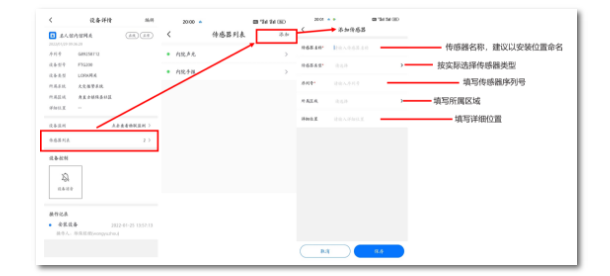

　　③添加对应传感器，点击之前添加的网关设备详情，进入传感器列表中添加传感器。
