GM718输入/输出模块需配接国泰怡安的G7系列控制器使用,主要用于控制防火卷帘、消防电梯、门禁系统等需要开关量控制且有反馈信号的消防设备。火警时,控制器通过输入/输出模块启动需要联动的外控设备。设备动作后,模块将设备动作的反馈信号上传至火灾报警控制器。
正常巡检状态模块“输入动作”指示灯闪亮,有反馈时“输入动作”指示灯常亮。反馈恢复后“输入动作”指示灯恢复为闪亮。控制器发启动命令后模块“输出动作”指示灯常亮,控制器发停止命令后“输出动作”指示灯熄灭。

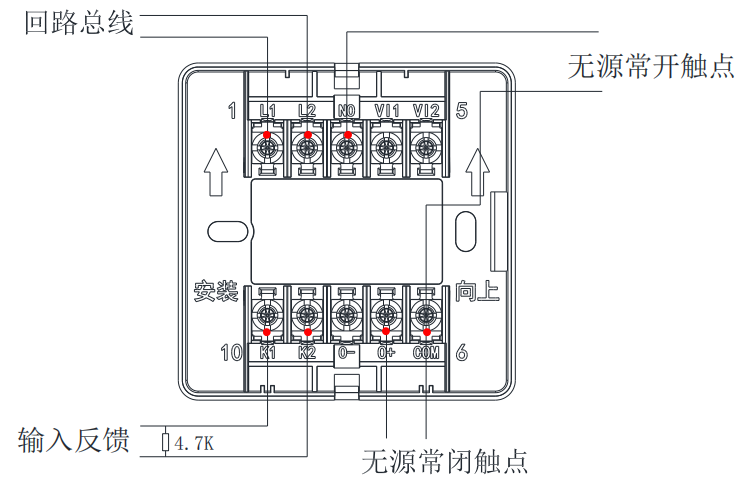

GM718输入输出模块接线图:
端子说明:
L1、L2:接火灾报警控制器回路总线,无极性
COM、NO:无源常开触点
COM、O+:无源常闭触点
K1、K2:输入反馈
输入端(K1,K2)应配接4.7K终端电阻。
