消防水泵吸水管如何安装?

一、问题描述及原因分析

1.问题描述

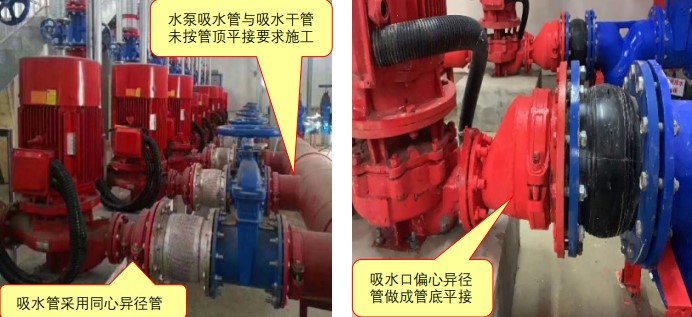

消防水泵吸水管采用同心异径管连接【图示1】,吸水管用异径三通时没有管顶平接【图示1】,或吸水口偏心异径管做成管底平接【图示2】,将产生气囊和漏气现象,导致灭火用水量减少。

错误做法

图1

图示1

2.原因分析

施工图设计时未着重说明施工单位在施工时没有重视技术人员进行技术交底

二、规范要求及正确做法

1.规范要求

《消防给水及消火栓系统技术规范》(GB 50974-2014)第5.1.13条第2款、第12.3.2条第7款。【图示3】【图示4】

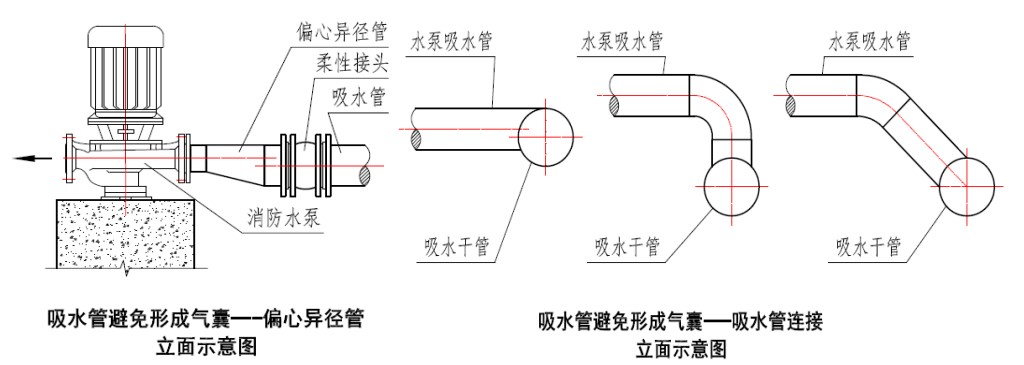

2.正确做法

图2

图示2

图3

图示3

三、应对措施及防治指南

1.设计明确管道连接方式施工人员应按规范和图集19S204-1要求进行配管

2.消防水泵吸水管安装可采用偏心异径管与管顶平接也可采用水泵吸水管与吸水干管之间向上或坡向上连接

来源:《江苏省民用建筑工程消防验收常见问题解析及防治指南》
