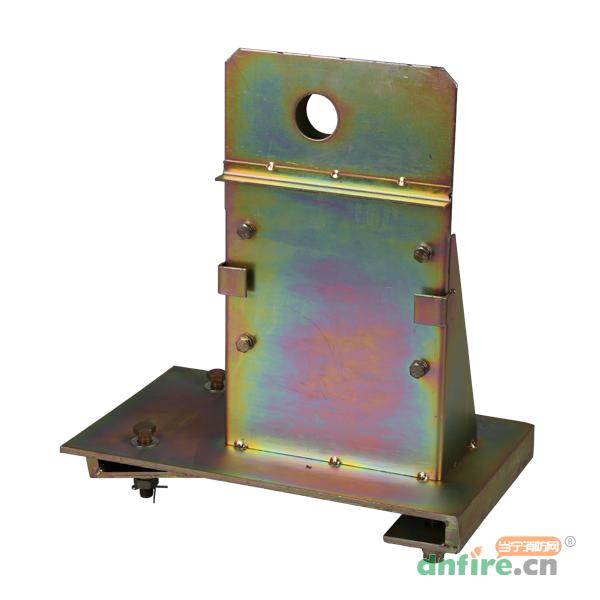

一、JTG-UM-GST9616点型红外火焰探测器安装架产品概述

　　其它附件系列JTG-UM-GST9616点型红外火焰探测器安装架是与JTG-UM-GST9616型红外火焰探测器配套使用。探测器吊装在钢梁上，若不能直接使用调节架，可以使用本安装架，再将调节架固定在安装架上。安装架只适用于宽度为180～220mm、底面厚度不大于12mm的钢梁。探测器安装后的探测方向与工字钢走向一致。

二、JTG-UM-GST9616点型红外火焰探测器安装架技术参数

外形尺寸	611mm×130mm×412.5mm(带臂长 525mm 调节架) 261mm×130mm×412.5mm(带臂长 175mm 调节架)
安装孔距	160mm×70mm
支架材料和颜色	碳钢，金属色
重量	14kg（臂长 525mm）/4.5kg（臂长 175mm）

三、JTG-UM-GST9616点型红外火焰探测器安装架外形示意图

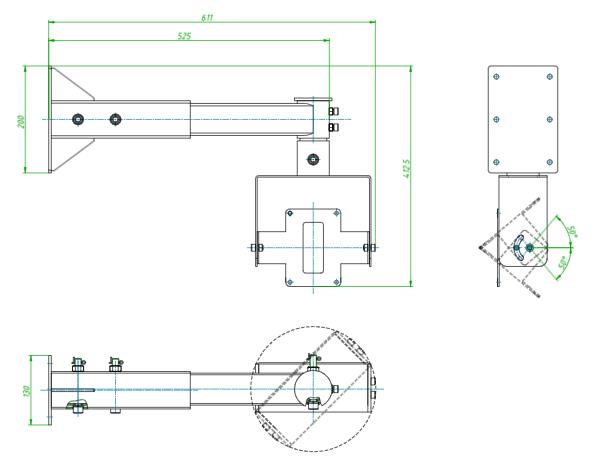

　　双向调节架的外形示意图如下：（臂长525mm为例）

四、JTG-UM-GST9616点型红外火焰探测器安装架安装与布线

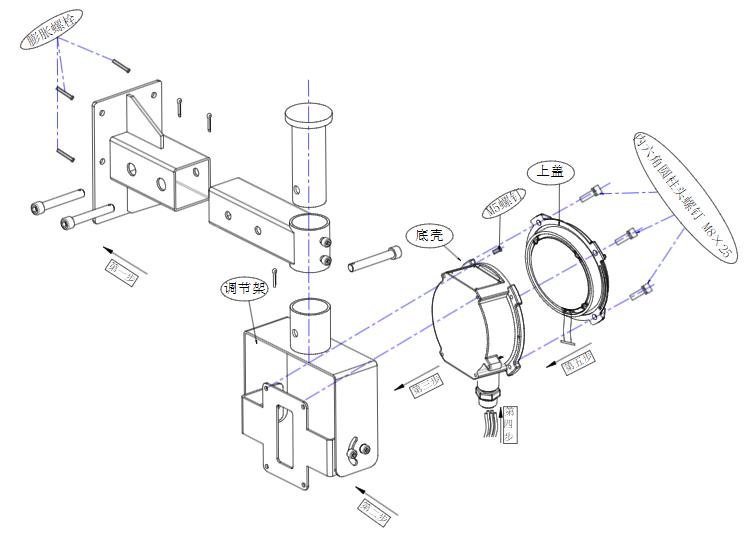

　　探测器安装步骤示意图如下：

　　第一步：安装调节架底座将调节架用六只M8膨胀螺栓固定在墙壁上，应固定牢靠，定位后将螺栓拧紧。

　　第二步：组装调节架将探测器安装板-垂直悬挂板组合件与悬臂通过挂架旋转轴连接，旋入长锁紧螺钉并锁紧，确保探测器安装板-垂直悬挂板组合件与挂架旋转轴之间无松动，且可在悬臂轴套内自由旋转，最后插入开口销。

　　第三步：安装底壳将探测器底壳部件上的护罩取下，保留连接螺钉、垫圈，然后将底壳安装在探测器安装板上，用四个M5的螺钉固定。

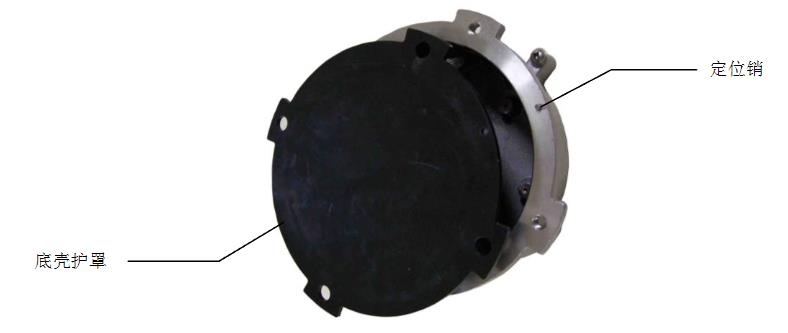

　　护罩如下图所示：

　　第四步：连接电缆。

　　第五步：安装上盖

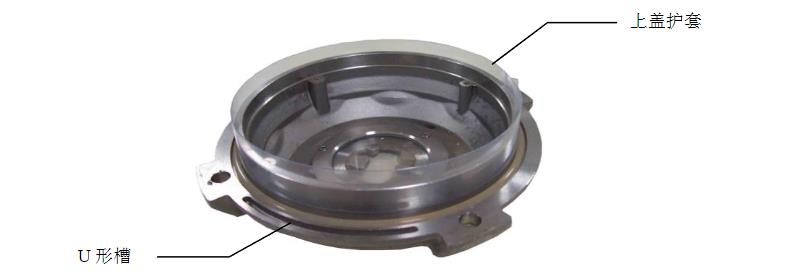

　　取下上盖的护套，如下图所示：

　　将上盖线路板的排线插到底壳线路板的XT3上。接着将上盖安装到底壳上，上盖与底壳安装时注意底壳的定位销要与上盖的U形槽对应。使用内六角扳手拧紧连接上盖和底壳的四根内六角螺钉。注意：底壳、上盖连接应牢固，上盖的探测窗口应无划伤、裂纹，外壳应可靠接地。

　　最后，将探测器-挂架-悬臂组合体插入底座，插入长锁紧螺钉并锁紧，确保无松动后插入开口销。然后调整调节架，使探测器探测窗口正对被保护区域，定位后将调节架及轴套的的全部锁紧螺栓拧紧。

　　注意：探测器的安装应满足相应安装规范的要求，并保证探测器外壳完好无损，遇到异常现象请及时通知安装方进行处理。严禁带电开盖进行现场维修。
