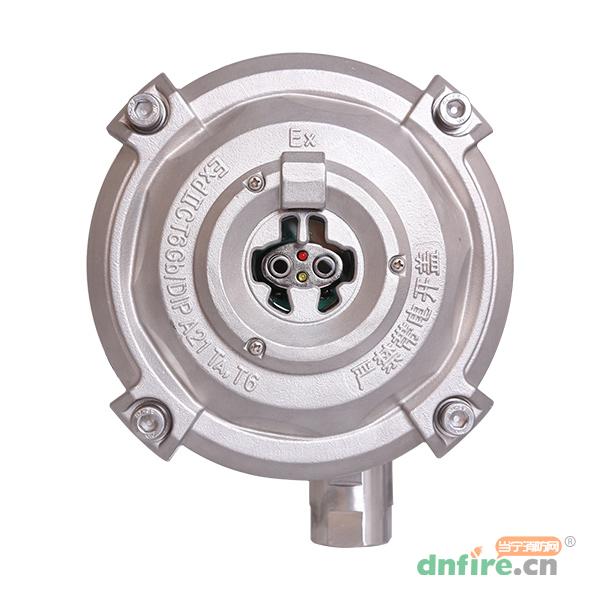

JTG-UM-GST9616点型红外火焰探测器(以下简称探测器)是一种复合红外火焰探测器，它可以通过探测火焰在红外光区两个波段的光信号来判断火灾。
探测器适用于探测含碳材料产生的明火燃烧，应用于火灾初期以火焰为主的大空间场所，户内、外均可使用。
本探测器对于太阳光、人工光源、热辐射等干扰不会发生误报警，工作稳定可靠。
JTG-UM-GST9616探测器具有编码和非编码两种工作模式。工作在编码模式时，探测器可直接与海湾公司生产的火灾报警控制器以总线方式连接，探测器从总线获取电源并通过总线传递信息。工作在非编码模式时，探测器需要DC24V电源供电，通过继电器触点向外传递信息。
本探测器为隔爆型产品，既可以用于一般民用场所，也可以用于工业危险场所，如爆炸性气体环境的1区、2区和可燃性粉尘场所的21区、22区。
二、JTG-UM-GST9616点型红外火焰探测器技术特性：
1、工作电压：
编码模式：总线供电，电压范围：DC16V～DC28V
非编码模式：DC24V供电，电压范围：DC20V～DC28V
2、工作电流：
编码模式：监视电流≤2mA，报警电流≤4mA；
非编码模式：监视电流≤19mA，报警电流≤35mA
3、灵敏度等级：
探测器共有三个灵敏度等级，其灵敏度级别满足GB15631-1995的要求。
探测器出厂设置为I级灵敏度，为最高灵敏度。用户可根据场所的需要降低灵敏度等级。使用海湾公司生产的电子编码器可以现场更改探测器的灵敏度等级。
4、探测范围：
探测器探测的最远距离对应I级灵敏度为25m，II级灵敏度为17m，III级灵敏度为12m。探测距离与角度的对应关系如图1所示，阴影部分为可探测范围。图中半圆弧代表探测距离，按百分比给出。
.jpg)
说明：探测器向空间各个方向探测的角度范围相同，图1所示为一个剖面。
5、响应时间≤30s；

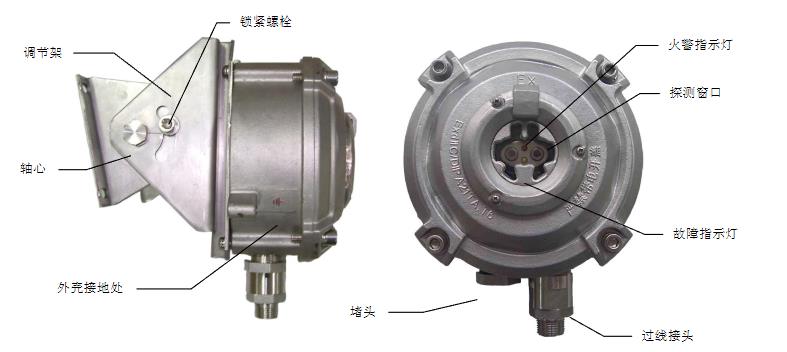

6、指示灯：
红色LED：监视状态时周期性闪亮，火警时长亮；
黄色LED：监视状态时熄灭，故障时长亮；
7、触点输出：
1)探测器工作在编码模式时，不使用触点输出，触点信号无效。
2)探测器工作在非编码模式时，有火警触点输出和故障触点输出。
火警触点输出：无源常开触点，触点容量为1A/30VDC；
故障触点输出：无源常开触点，触点容量为1A/30VDC。
8、使用环境：
温度：-20℃～+55℃
相对湿度：≤95%，不凝露
9、防护等级：IP66
10、外形尺寸：166mm×235mm×199mm(带调节架)

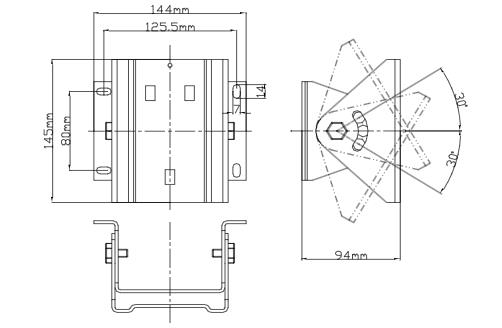

11、安装孔距：125.5mm×80mm
12、壳体材料和颜色：不锈钢，金属灰色

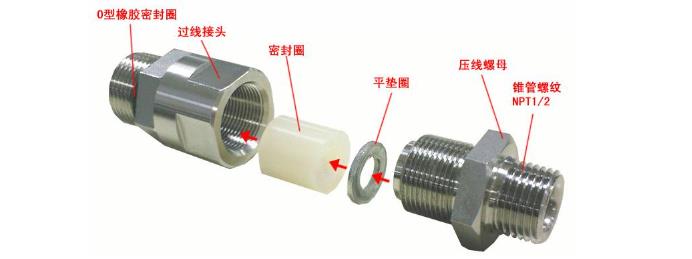

13、电缆要求：
1)编码模式：与控制器总线连接，使用线芯截面≥1.0mm2的RVS双绞线；
2)非编码模式：与DC24V电源连接，使用线芯截面≥1.0mm2，电缆外径为8mm～10mm的电缆，建议使用铜芯多股导线的电缆；
3)应符合使用环境的要求，如防爆、耐热、耐腐蚀、防火等。
14、重量：
探测器4.8kg
调节架1.3kg
15、防爆标志：ExdIICT6/DIPA21TA,T6防爆合格证编号：CNEx06.0429
16、执行标准：GB3836.1-2000，GB3836.2-2000，GB12476.1-2000，GB15631-1995
三、JTG-UM-GST9616点型红外火焰探测器测试：
警告：请待全部探测器都安装完毕后再接通电源，工作60s以后进行测试。
1、探测器安装结束后或每次定期维护保养后必须进行测试。
2、测试内容：
1)编码模式的探测器，上电工作后应能被控制器注册；处于监视状态时红色指示灯应周期性闪亮；探测器通电工作20分钟后，在其正前方距离1.5m左右点燃红外光源，探测器30s内应报警并点亮火警指示灯；控制器可以复位探测器使其恢复到正常监视状态。
2)非编码模式的探测器，上电工作处于监视状态时红色指示灯应周期性闪亮；探测器通电工作20分钟后，在其正前方距离1.5m左右点燃红外光源，探测器30s内应传送出火警触点信号并点亮火警指示灯。
3、编码模式的探测器，测试结束后，通过控制器发出通讯命令使探测器复位，并通知有关管理部门系统恢复正常。
4、非标模式的探测器，测试结束后，直接断电，并通知有关管理部门系统恢复正常。
5、在测试过程中不合格的探测器按“维护保养”进行清洁处理，然后再进行测试，如仍不能通过测试，则应返回维修。
1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照
http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您
点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；
当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！
服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！
注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！
权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。
APP下载
发布询价单
问匿名用户评论等级：
这个火焰探测器安装的高度一般是多高
答管理员：
火焰探测器安装高度不超过20米
2021-03-11 14:20:17
问匿名用户评论等级：
这个有配件卖不
答管理员：
可以拨打电话400-928-6119咨询，应该是有，问下货期
2020-12-22 15:00:22
问匿名用户评论等级：
有几个问题需要咨询，第一：适用于半露天储罐区是红外好还是紫外好？第二：可以只要模块控制，不需要安全栅么？第三：一个模块能带五个点位么？
答管理员：
室外不能用紫外的，环境光线（如阳光）有干扰，容易产生误报的。JTG-UM-GST9616隔爆型红外火焰探测器是可以编码的，用在海湾的系统中可以不用模块的，是隔爆型不需要安全栅。如还有问题可以联系400-003-0119电话咨询。
2016-04-06 14:33:26
问匿名用户评论等级：
请问一下这款非编码的隔爆红外火焰探测器接入火灾报警控制器的时候是接一个模块就可以了吗？
答管理员：
接个与报警控制器同品牌兼容的输入模块。
2012-10-17 01:06:05
问2号评论等级：
JTG-UM-GST9616隔爆型红外火焰探测器在那些情况下影响其性能？
2012-05-02 22:18:54
问cq123评论等级：
JTG-UM-GST9616隔爆型红外火焰探测器价格贵吗？
2012-04-06 21:12:07
问tangtang评论等级：
这个可以用在室外吗？
2012-04-06 19:38:26
