一、问题描述及原因分析

1．问题描述

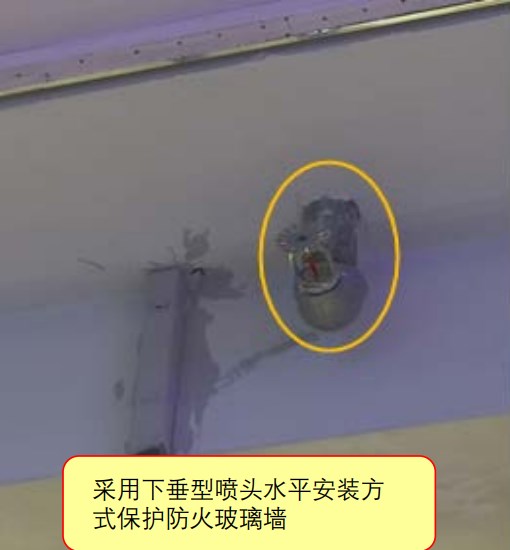

1）选用下垂型洒水喷头且水平安装，保护防火玻璃墙，不符合要求；【图示1】

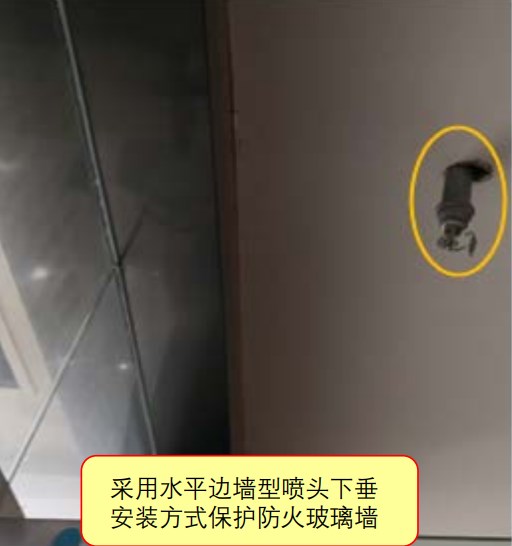

2）选用边墙型洒水喷头且下垂安装，保护防火玻璃墙，不符合要求；【图示2】

3）保护防火玻璃墙的水平边墙型洒水喷头加装挡水板，不符合要求；【图示3】

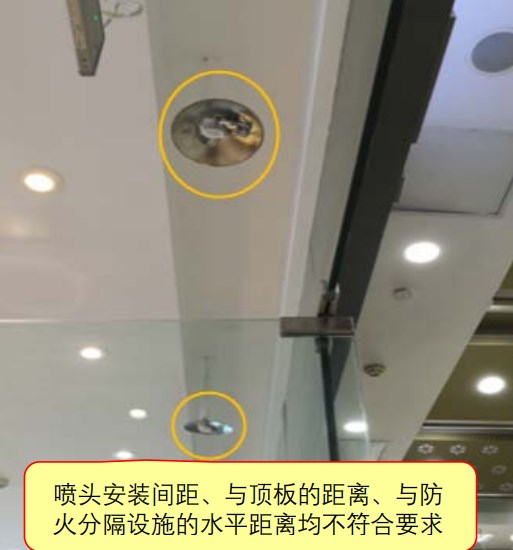

4）防火玻璃墙防护冷却喷头安装间距、与顶板的距离、与防火分隔设施的水平距离不符合要求；【图示4】

5）自动喷水防护冷却喷头配水支管直接与建筑室内喷淋配水管连接，系统未独立设置。

图示1

图示2

图示3

图示4

2．原因分析

1）责任主体对相关的施工规范不熟悉。

2）施工单位未按图纸和规范要求施工，建设单位和监理单位相关人员履职不到位。

二、规范要求及正确做法

1．规范要求

☆《自动喷水灭火系统设计规范》(GB 50084-2017)第5.0.15条、第6.1.6条、第7.1.15条。【图示5】

2．正确做法

图示5

三、应对措施及防治指南

1．当采用防护冷却系统保护防火卷帘、防火玻璃墙等防火分隔设施时，系统应独立设置；其喷头设置高度不应超过8m；当设置高度为4m～8m时，应采用快速响应洒水喷头；

2．喷头设置应确保喷洒到被保护对象后布水均匀，喷头间距应为1.8m～2.4m；喷头溅水盘与防火分隔设施的水平距离不应大于0.3m，与顶板的距离应符合规范规定；

3．自动喷水防护冷却系统可采用边墙型洒水喷头。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《自动喷水灭火系统设计规范》(GB 50084-2017)

第5.0.15条 当采用防护冷却系统保护防火卷帘、防火玻璃墙等防火分隔设施时，系统应独立设置，且应符合下列要求：

1 喷头设置高度不应超过8m；当设置高度为4m~8m时，应采用快速响应洒水喷头；

2 喷头设置高度不超过4m时，喷水强度不应小于0.5L/（s·m）；当超过4m时，每增加1m，喷水强度应增加0.1L/（s·m）；

3 喷头设置应确保喷洒到被保护对象后布水均匀，喷头间距应为1.8m~2.4m；喷头溅水盘与防火分隔设施的水平距离不应大于0.3m，与顶板的距离应符合本规范第7.1.15条的规定；

4 持续喷水时间不应小于系统设置部位的耐火极限要求。

第6.1.6条 自动喷水防护冷却系统可采用边墙型洒水喷头。

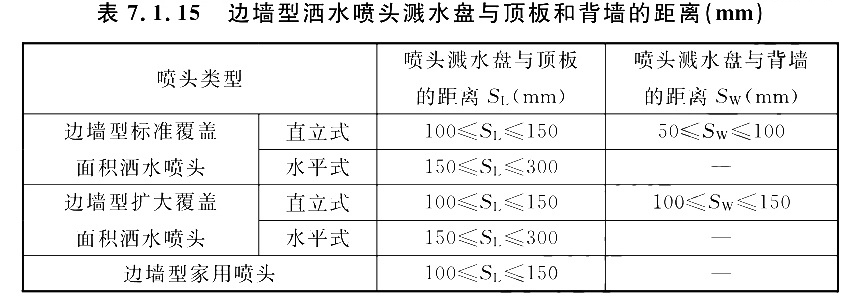

第7.1.15条 边墙型洒水喷头溅水盘与顶板和背墙的距离应符合表 7.1.15的规定。
