华安电子HA900D输入输出模块接线图

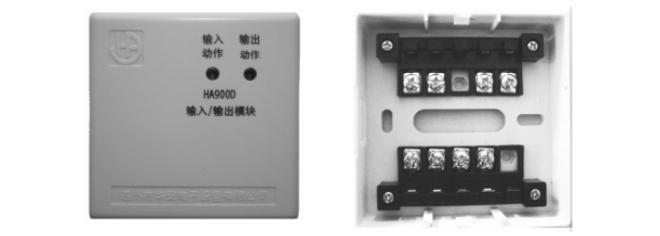

华安电子HA900D输入输出模块产品图:

华安电子HA900D输入输出模块产品图

HA900D输入输出模块接线图:

HA900D输入输出模块接线图

  备注:

  T1(-),T2(+):回路总线

  T4,T5:DC24V电源输入

  T6,T7:外部电源输出(终端电阻为47kΩ)

  T8,T9:无源监视设备输入(终端电阻为47kΩ)

外部输出有源触点额定值表

接触电阻 50mΩ
触点负载(阻性) 2A@30VDC,1A@125VAC
最大切换功率 60W,125VA
最大切换电压 30VDC,250VAC
最大切换电流 2A
最小载流电流 10mV,10μA
