环状供水管道上的控制阀如何安装？

作者：桃酥日期：2023-04-13 08:38:20 浏览：2052

一、问题描述及原因分析

1．问题描述

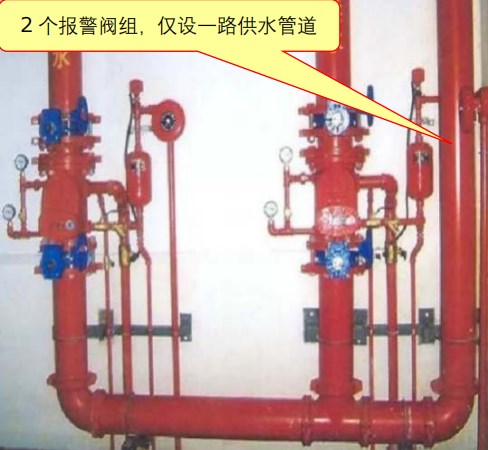

1）自动喷水灭火系统设置2个及以上报警阀组，未采用环状供水管道；【图示1】

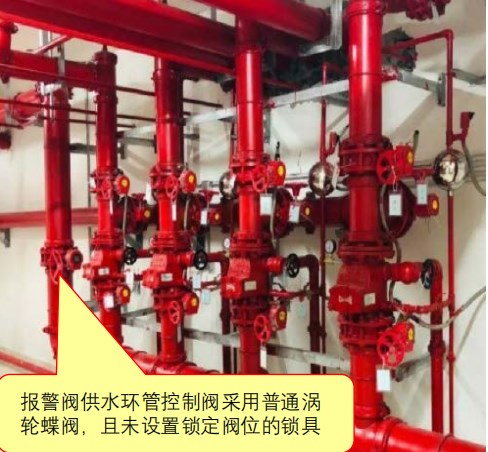

2）环状供水管道上设置的控制阀采用普通涡轮蝶阀，且未设置锁定阀位的锁具。【图示2】

图示1

图示2

2．原因分析

1）设计图纸漏项；

2）施工人员未按设计图纸和规范要求进行安装。

二、规范要求及正确做法

1．规范要求

☆《自动喷水灭火系统设计规范》(GB 50084-2017)第10.1.4条。【图示3】

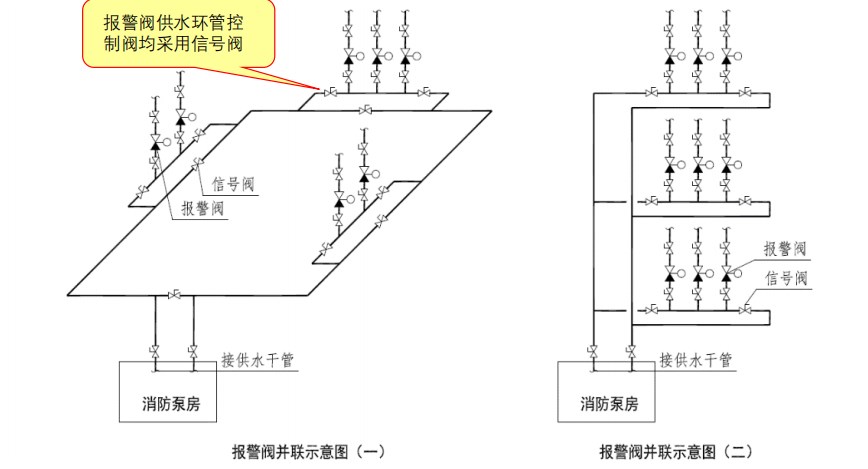

2．正确做法

图示3

三、应对措施及防治指南

当自动喷水灭火系统中设有2个及以上报警阀组时，报警阀组前应设环状供水管道。环状供水管道上设置的控制阀应采用信号阀；当不采用信号阀时，应设锁定阀位的锁具。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《自动喷水灭火系统设计规范》(GB 50084-2017)

第10.1.4条当自动喷水灭火系统中设有2个及以上报警阀组时，报警阀组前应设环状供水管道。环状供水管道上设置的控制阀应采用信号阀；当不采用信号阀时，应设锁定阀位的锁具。
