一、问题描述及原因分析

1.问题描述

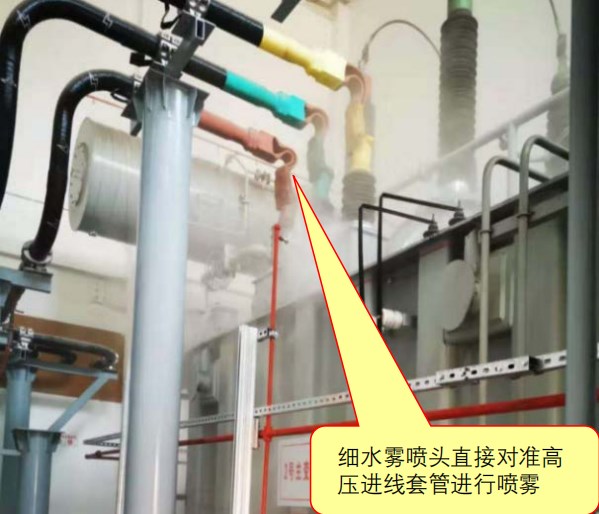

细水雾喷头直接对准高压进线套管进行喷雾，水雾存在被高压击穿导电的安全风险。【图示1】

图示1

2．原因分析

1）施工单位不熟悉变压器细水雾灭火系统的设计、施工要求，对电力安全规程不了解，在深化设计时，未避让变压器高压进线套管；

2）施工单位的施工技术交底不够明确。

二、规范要求及正确做法

1．规范要求

☆《细水雾灭火系统技术规范》(GB 50898-2013)第3.2.4条第3款。【图示2】

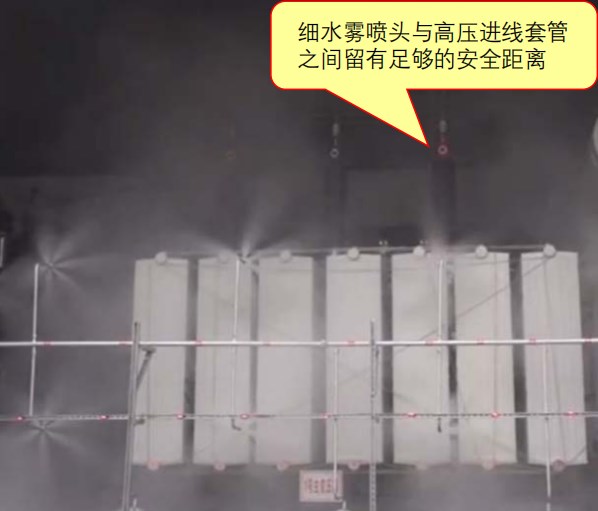

2．正确做法

图示2

三、应对措施及防治指南

1．设计单位应严格按照消防技术标准进行施工图设计，并明确细水雾喷头与高压进线套管之间的安全要求；

2．施工单位应严格按照施工图要求进行安装。当发现施工图中喷头安装位置会导致细水雾直接喷向高压进线套管时，应提出设计变更申请，由设计单位完成施工图的变更。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《细水雾灭火系统技术规范》(GB 50898-2013)

第3.2.4条 采用局部应用方式的开式系统，其喷头布置应能保证细水雾完全包络或覆盖保护对象或部位，喷头与保护对象的距离不宜小于0.5m。用于保护室内油浸变压器时，喷头的布置尚应符合下列规定：

第3款 喷头不应直接对准高压进线套管；
