一、问题描述及原因分析

1．问题描述

采用局部应用方式的开式系统，当保护具有可燃液体火灾危险的场所（如油浸变压器、柴油发电机、润滑油装置和燃油锅炉等）时，喷头型号、性能参数与产品型式检验报告不符。【图示1】【图示2】

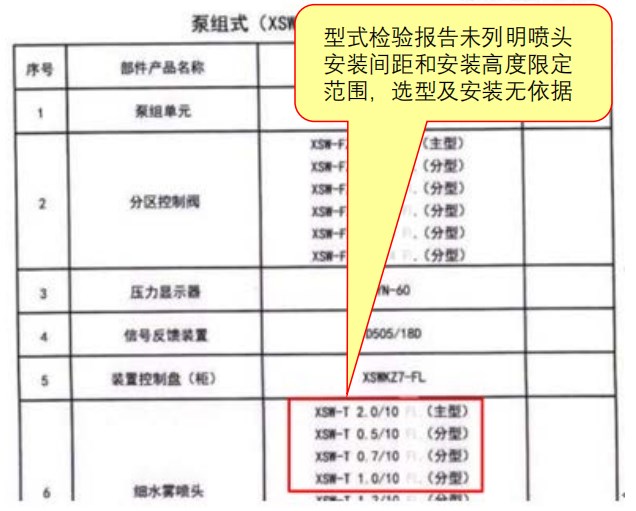

图示1

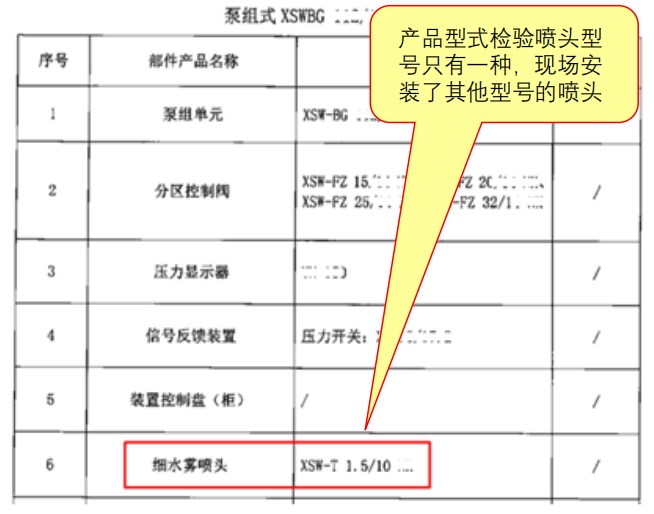

图示2

2．原因分析

1）设计图纸未明确喷头选型要求；

2）施工单位在深化设计或设备采购时，未按制造商产品型式检验报告中列明的喷头进行选型，或选用安装间距、安装高度参数未列明的喷头；

3）设备供应商提供的喷头选型错误，与产品型式检验报告不一致。

二、规范要求及正确做法

1．规范要求

☆《细水雾灭火系统技术规范》(GB 50898-2013)第3.4.6条、第3.4.10条。【图示3】

2．正确做法

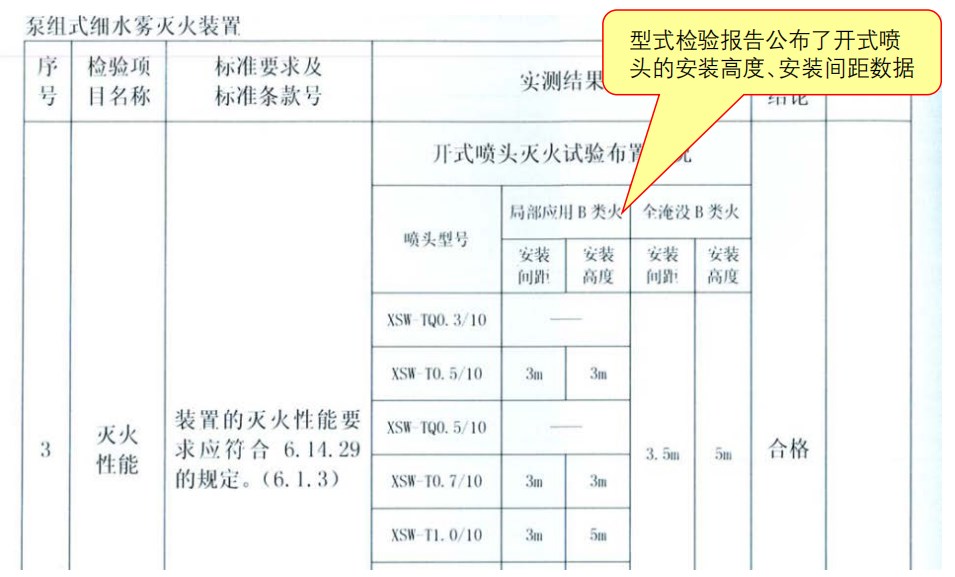

图示3

三、应对措施及防治指南

1．设计图纸应明确局部应用开式系统喷头的选型要求。

2．施工单位在系统深化设计和产品选型时，应严格按照规范和设计要求，选用制造商产品型式检验报告中列明的喷头，且喷头安装间距、安装高度测试数据明确；

3．产品进场施工前，施工单位和监理单位严格验货程序，检查产品选型的合规性。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《细水雾灭火系统技术规范》(GB 50898-2013)

第3.4.6条 采用局部应用方式的开式系统，当保护具有可燃液体火灾危险的场所时，系统的设计参数应根据产品认证检验时，国家授权的认证检验机构根据现行国家标准《细水雾灭火系统及部件通用技术条件》GB/T 26785认证检验时获得的试验数据确定，且不应超出试验限定的条件。

第3.4.10条 为确定系统设计参数的实体火灾模拟试验应由国家授权的机构实施，并应符合本规范附录A的规定。在工程应用中采用实体模拟实验结果时，应符合下列规定：

1 系统设计喷雾强度不应小于试验所用喷雾强度；

2 喷头最低工作压力不应小于试验测得最不利点喷头的工作压力；

3 喷头布置间距和安装高度分别不应大于试验时的喷头间距和安装高度；

4 喷头的安装角度应与试验安装角度一致。
