消防炮灭火装置配水支管上控制阀如何设置?

一、问题描述及原因分析

1.问题描述

消防炮灭火装置配水支管上未设置控制阀,或设置的控制阀不具备信号反馈功能。【图示1】【图示2】

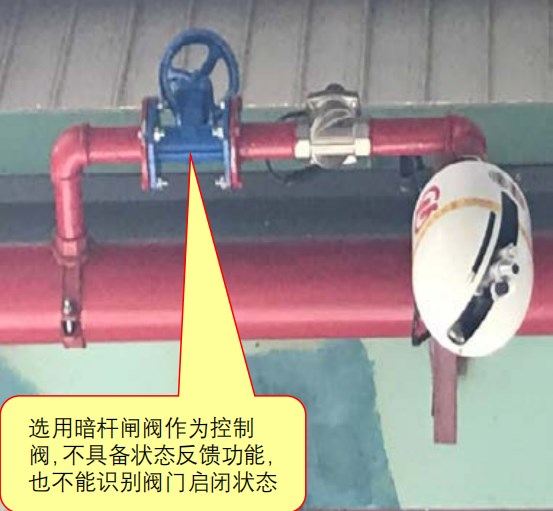

图1

图示1

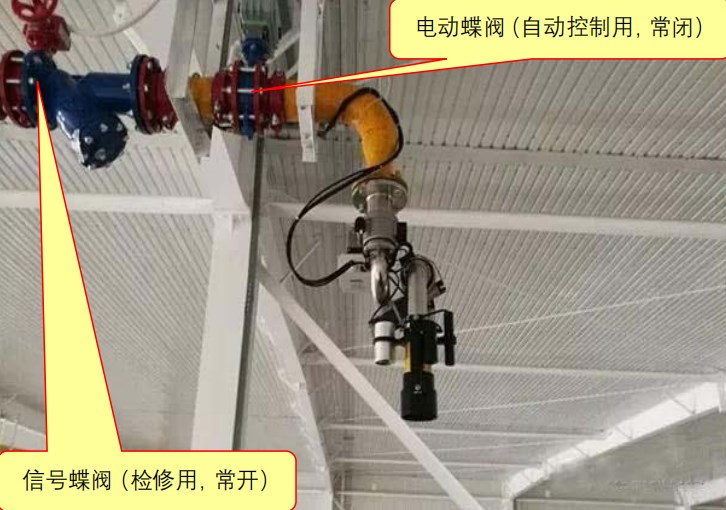

图2

图示2

2.原因分析

1)施工图中控制阀设计漏项,导致施工单位漏装;

2)施工图中未提出控制阀的信号反馈功能要求,导致施工单位错装;

3)施工单位不熟悉规范要求,未按设计要求选型,擅自改为普通手动控制阀。

二、规范要求及正确做法

1.规范要求

《自动跟踪定位射流灭火系统技术标准》(GB 51427-2021)第4.4.3条、第4.4.4条。【图示3】

2.正确做法

图3

图示3

三、应对措施及防治指南

1.施工图设计时应严格按照规范要求,在每台自动消防炮或喷射型自动射流灭火装置的供水支管上设置自动控制阀和具有信号反馈的手动控制阀,自动控制阀应设置在靠近灭火装置进口的部位;

2.施工单位应严格按照施工图要求配置相应的控制阀门,并将信号阀、自动控制阀的启、闭信号通过监视模块上传至消防控制室火灾报警联动控制主机上。

来源:《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《自动跟踪定位射流灭火系统技术标准》(GB 51427-2021)

第4.4.3条 每台自动消防炮或喷射型自动射流灭火装置、每组喷洒型自动射流灭火装置的供水支管上应设置自动控制阀和具有信号反馈的手动控制阀,自动控制阀应设置在靠近灭火装置进口的部位。

第4.4.4条 信号阀、自动控制阀的启、闭信号应传至消防控制室。
