一、问题描述及原因分析

1．问题描述

1）现场施工擅自调整气体灭火管网布置、走向、标高和喷头的安装位置，造成灭火剂喷放不均匀或喷放时间延长，影响灭火效果；

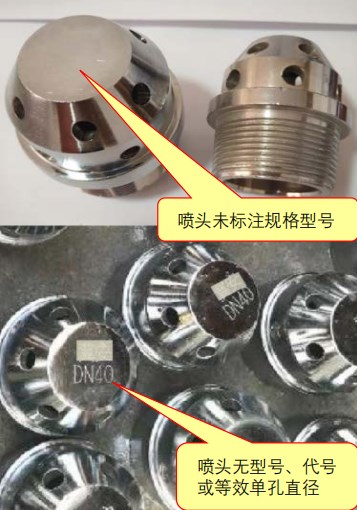

2）供货单位采购的气体灭火系统喷嘴规格型号与设计不符；【图示1】

3）在深化设计、生产或供货时，根据现有产品进行选型，造成喷头实际规格代号与理论计算结果出现较大偏差；

4）选用的气体喷头无规格型号或标注不规范。【图示2】

图示1

图示2

2．原因分析

1）施工中为避让其他专业设备和管线而随意调整；

2）制造商的喷头规格经型式检验合格的系列偏少；

3）施工单位为了降低成本，采购的气体喷头无规格型号。

二、规范要求及正确做法

1．规范要求

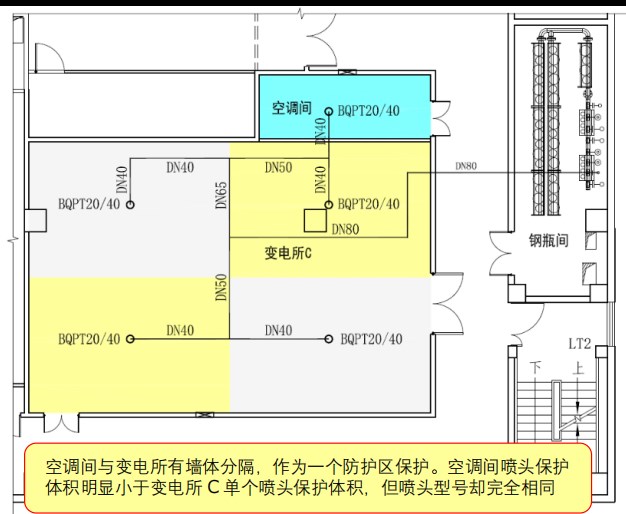

☆《气体灭火系统设计规范》(GB 50370-2005)第3.1.11条、第3.1.12条、第3.3.18条、第3.4.11条、第4.1.7条【图示3】、第4.1.8条。

2．正确做法

图示3

三、应对措施及防治指南

1．气体灭火系统喷头的选型和安装，对系统喷放时间和喷放浓度有着直接的影响，特别是内部存在多个隔间或设置吊顶、地板的保护区，隔断会阻碍灭火剂的流动，每一个空间需要靠计算所得的喷头压力和等效孔口面积来保证各自空间内部的喷放量、喷放压力和喷放时间，并在规定时间内建立起设计要求的灭火浓度；

2．在喷嘴明显部位应永久性标出生产单位或商标、喷嘴型号、代号或等效单孔直径。因此，气体灭火系统设计必须有详细的压力计算，出具计算书，并根据设计计算数据，在施工图中明确系统管网布置和喷头规格代号。施工单位在设备采购或施工前，应仔细核对产品规格型号、实际管网布置和施工图的匹配性，若出现偏差，应对系统进行深化设计计算，满足规范要求后方可施工。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《气体灭火系统设计规范》(GB 50370-2005)

第3.1.11条 管网上不应采用四通管件进行分流。

第3.1.12条 喷头的保护高度和保护半径，应符合下列规定：

1最大保护高度不宜大于6.5m；

2最小保护高度不应小于0.3 m；

3喷头安装高度小于1.5 m时，保护半径不宜大于4.5 m；

4喷头安装高度不小于1.5m时，保护半径不应大于7.5 m。

第3.3.18条 喷头的实际孔口面积，应经试验确定，喷头规格应符合本规范附录D的规定。

第3.4.11条 喷头的实际孔口面积，应经试验确定，喷头规格应符合本规范附录D的规定。

第4.1.7条 喷头应有型号、规格的永久性标识。设置在有粉尘、油雾等防护区的喷头，应有防护装置。

第4.1.8条 喷头的布置应满足喷放后气体灭火剂在防护区内均匀分布的要求。当保护对象属可燃液体时，喷头射流方向不应朝向液体表面。

附录D
