防威消防输入输出模块接线图及说明

防威消防输入/输出模块、主机及扩展多线控制单元的输出部分,只能用于控制被控对象是直流、电压等级在12V~48V的低压装置,不可直接控制交流220V或以上的高压设备。控制交流220V或以上的高压设备时,必须加装直流24V中间继电器。输入/输出模块、主机及扩展多线控制单元的输出部分为实现输出线断线检测功能,无源节点需要有1毫安左右的电流通过,外部设备(如卷帘门控制箱等)如需要提供纯无源接点输出时,必须扩展24V中间继电器。(如图)

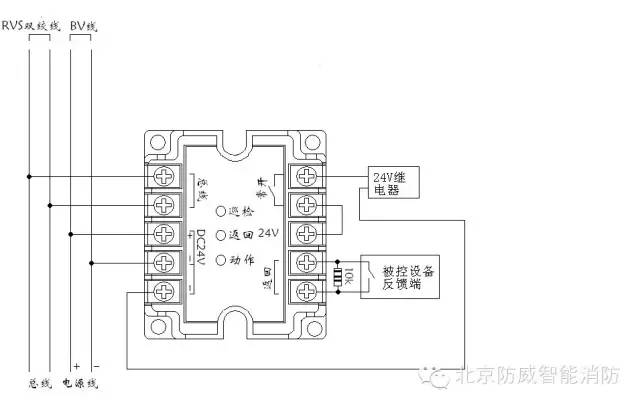

防威消防输入输出模块接线图

设备要求的反馈(应答)信号必须是无源常开接点信号,任何带电的反馈信号都可能对模块或(和)火灾报警控制器造成损坏。被控设备有启动自锁(启动信号取消后设备照常动作,一般为水泵、风机等大功率设备)功能时,为实现单点启动和停止,节约联动报警总线上的编码地址,每路输出必须扩展一只启停转换模块。该模块可安装在设备控制箱内。启停转换模块与输入/输出模块联用也可用于这类带自锁设备的控制。该启停转换模块输出2路直流24V脉冲信号,2路电源输出共用24V负极,可分别控制现场设备接口箱中的启动/停止继电器。

当需要实现2路同时启动/反馈方式时,需要:对每路启动信号加24V中间继电器进行隔离,反馈信号也需要加24V中间继电器进行扩展及隔离。

与现场其它非常规设备的配接方案可联系沟通后进行最终确认。
