气体灭火系统管网如何安装符合规范标准?

一、问题描述及原因分析

1.问题描述

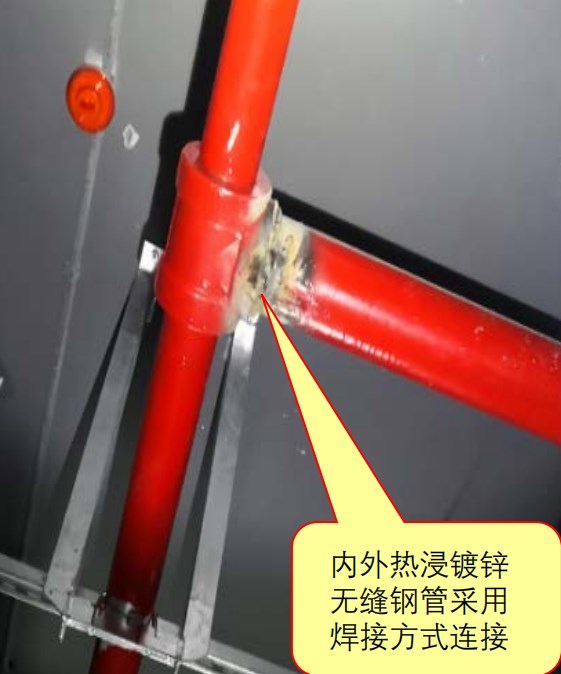

1)内外热浸镀锌无缝钢管采用焊接方式连接,造成管道、管件内部镀锌层破坏,无法进行二次防腐处理;【图示1】

2)安装在有爆炸危险和变电、配电场所的管网,未采取防静电接地措施;

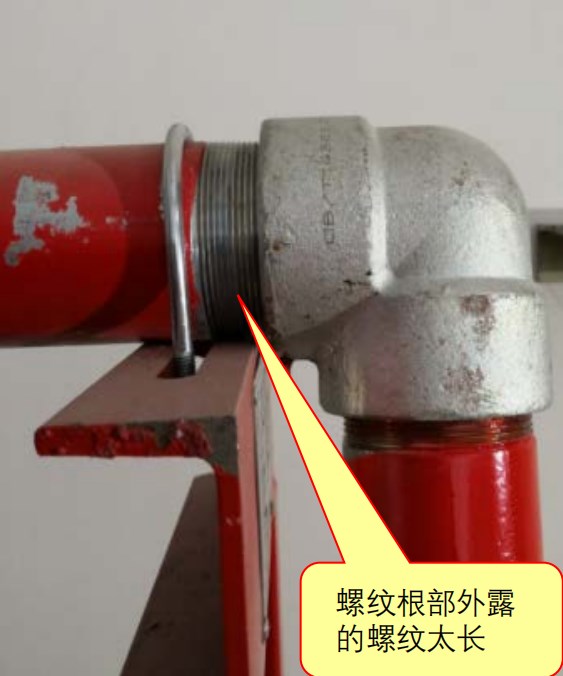

3)螺纹连接管道安装后的螺纹根部外露螺纹过长,不符合要求;【图示2】

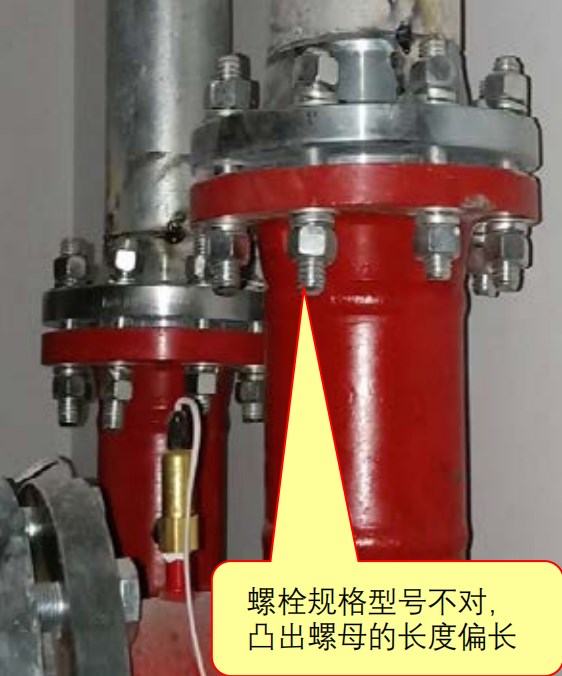

4)法兰螺栓不符合标准要求,凸出螺母的长度偏长;【图示3】

5)管道穿过墙壁、楼板处套管规格偏小,穿楼板套管长度未高出地面50mm;

6)管道穿越建筑物的变形缝时,设置的柔性管段压力等级不符合要求。

图1

图示1

图2

图示2

图3

图示3

2.原因分析

1)施工单位为了降低成本,未按规范要求采购合格产品;

2)施工单位技术人员未进行技术交底;施工人员责任心不强,施工不规范。

二、规范要求及正确做法

1.规范要求

《气体灭火系统设计规范》(GB 50370-2005)第4.1.9条第4款、第6.0.6条【图示4】。

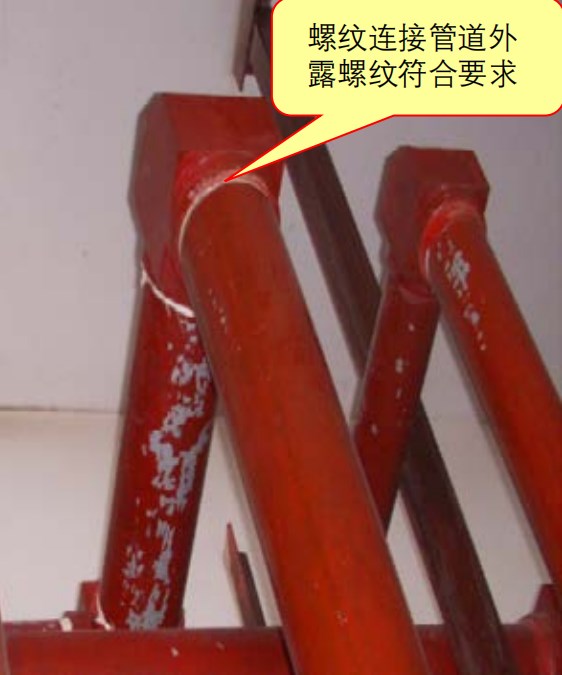

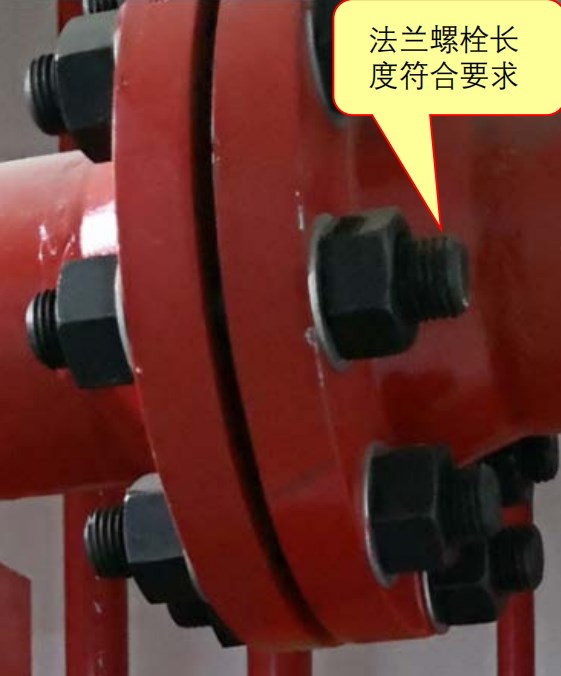

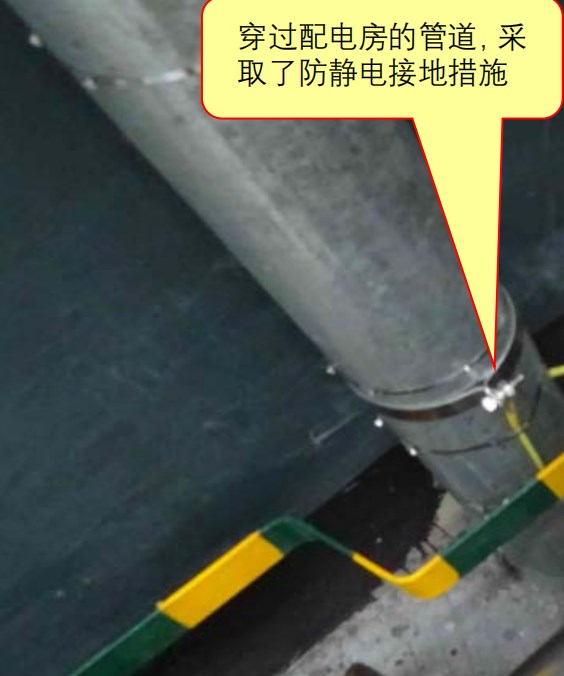

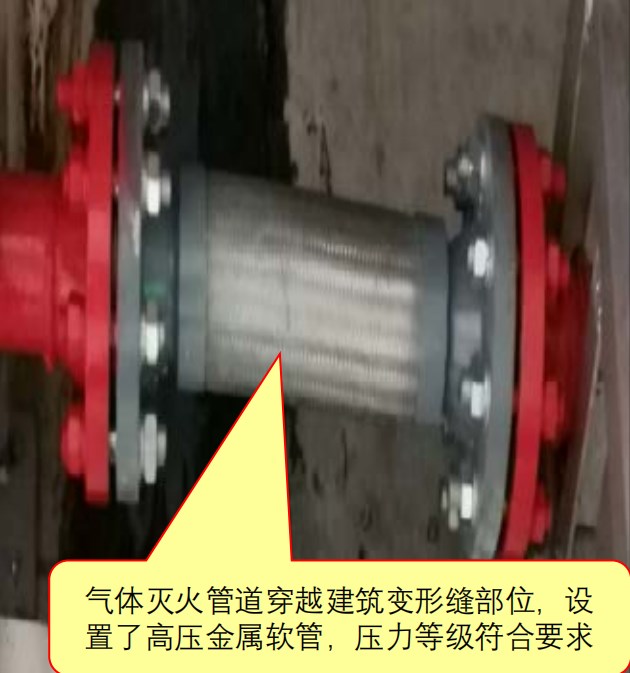

《气体灭火系统施工及验收规范》(GB 50263-2007)第5.5.1条【图示5】【图示6】、第5.5.2条【图示7】【图示8】。

2.正确做法

图4

图示4

图5

图示5

图6

图示6

图7

图示7

图8

图示8

三、应对措施及防治指南

1.管道的连接,当公称直径小于或等于80mm时,宜采用螺纹连接大于80mm时,宜采用法兰连接。钢制管道附件应内外防腐处理;

2.爆炸危险和变电、配电场所的管网,以及布设在以上场所的金属箱体等,应设防静电接地

3.灭火剂输送管道采用螺纹连接时,管材宜采用机械切割;螺纹不得有缺纹、断纹等现象;螺纹连接的密封材料应均匀附着在管道的螺纹部分,拧紧螺纹时,不得将填料挤入管道内;安装后的螺纹根部应有2~3条外露螺纹;连接后,应将连接处外部清理干净并做好防腐处理

4.灭火剂输送管道采用法兰连接时,衬垫不得凸入管内,其外边缘宜接近螺栓,不得放双垫或偏垫。连接法兰的螺栓,直径和长度应符合标准,拧紧后,凸出螺母的长度不应大于螺杆直径的1/2且保证有不少于2条外露螺纹

5.已经防腐处理的无缝钢管不宜采用焊接连接,与选择阀等个别连接部位需采用法兰焊接连接时,应对被焊接损坏的防腐层进行二次防腐处理;

6.管道穿过墙壁、楼板处应安装套管。套管公称直径比管道公称直径至少应大2级穿墙套管长度应与墙厚相等,穿楼板套管长度应高出地板50mm。管道与套管间的空隙应采用防火封堵材料填塞密实。当管道穿越建筑物的变形缝时,应设置柔性管段。

来源:《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《气体灭火系统设计规范》(GB 50370-2005)

第4.1.9条 管道及管道附件应符合下列规定:

第4款 管道的连接,当公称直径小于或等于80mm时,宜采用螺纹连接;大于80mm时,宜采用法兰连接。钢制管道附件应内外防腐处理,防腐处理宜采用符合环保要求的方式。使用在腐蚀性较大的环境里,应采用不锈钢的管道附件。

第6.0.6条 经过有爆炸危险和变电、配电场所的管网,以及布设在以上场所的金属箱体等,应设防静电接地。

《气体灭火系统施工及验收规范》(GB 50263-2007)

第5.5.1条 灭火剂输送管道连接应符合下列规定:

1采用螺纹连接时,管材宜采用机械切割;螺纹不得有缺纹、断纹等现象;螺纹连接的密封材料应均匀附着在管道的螺纹部分,拧紧螺纹时,不得将填料挤入管道内;安装后的螺纹根部应有2~3条外露螺纹;连接后,应将连接处外部清理干净并做好防腐处理。

2采用法兰连接时,衬垫不得凸入管内,其外边缘宜接近螺栓,不得放双垫或偏垫。连接法兰的螺栓,直径和长度应符合标准,拧紧后,凸出螺母的长度不应大于螺杆直径的1/2且保证有不少于2条外露螺纹。

3已经防腐处理的无缝钢管不宜采用焊接连接,与选择阀等个别连接部位需采用法兰焊接连接时,应对被焊接损坏的防腐层进行二次防腐处理。

检查数量:外观全数检查,隐蔽处抽查。

检查方法:观察检查。

第5.5.2条 管道穿过墙壁、楼板处应安装套管。套管公称直径比管道公称直径至少应大2级,穿墙套管长度应与墙厚相等,穿楼板套管长度应高出地板50 mm。管道与套管间的空隙应采用防火封堵材料填塞密实。当管道穿越建筑物的变形缝时,应设置柔性管段。

检查数量:全数检查。

检查方法:观察检查和用尺测量。
