短路隔离器如何设置符合规范要求?

一、问题描述及原因分析

1.问题描述

1)系统总线上未设置短路隔离器;

2)短路隔离器保护的设备的总数超过32点;

3)树形结构系统的总线短路隔离器未并联接于报警总线上。

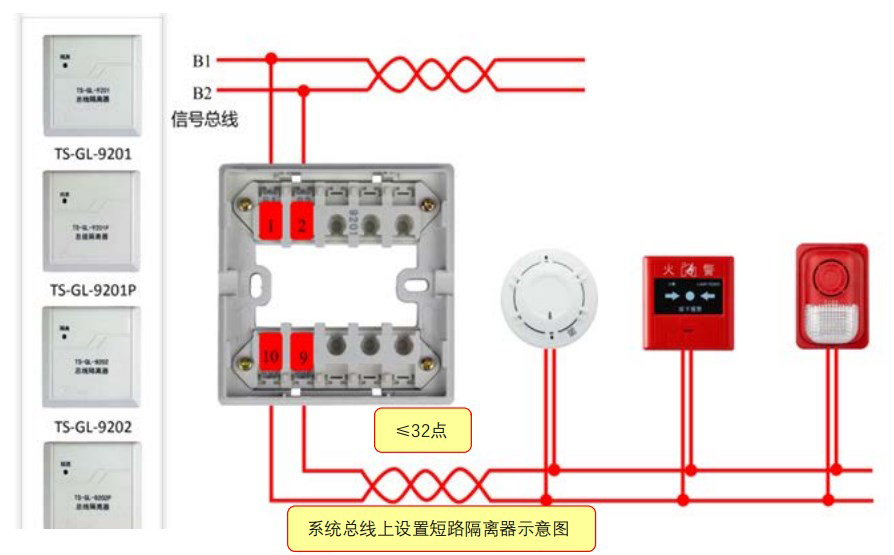

图1

图示1

2.原因分析

1)施工人员对规范理解不够或为了降低成本,未严格按图施工,导致短路隔离器保护的设备总数超过规范要求;

2)因预埋管子不通、施工过程局部变更等原因,施工人员擅自调整回路设备接线;

3)系统正常运行时,短路隔离器不发挥作用,且设备多数处于隐蔽工程内,现场监督、检查、验收人员容易对其忽略。

二、规范要求及正确做法

1.规范要求

《火灾自动报警系统设计规范》(GB 50116-2013)第3.1.6条。【图示1】【图示2】【图示3】

2.正确做法

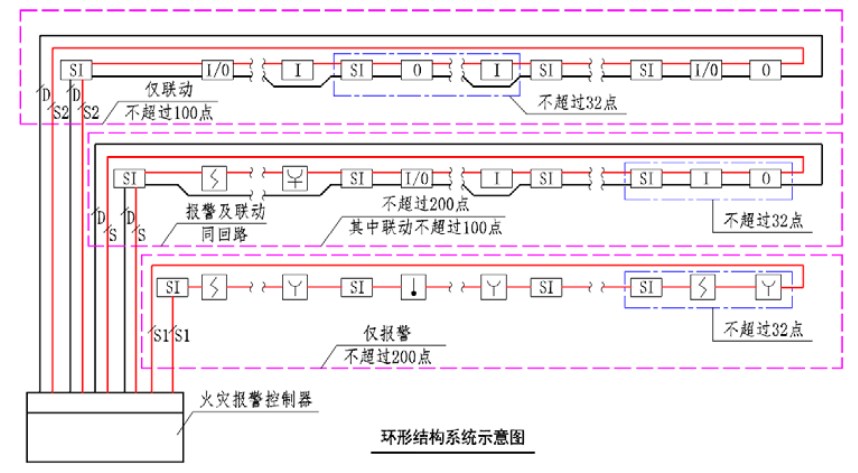

图2

图示2

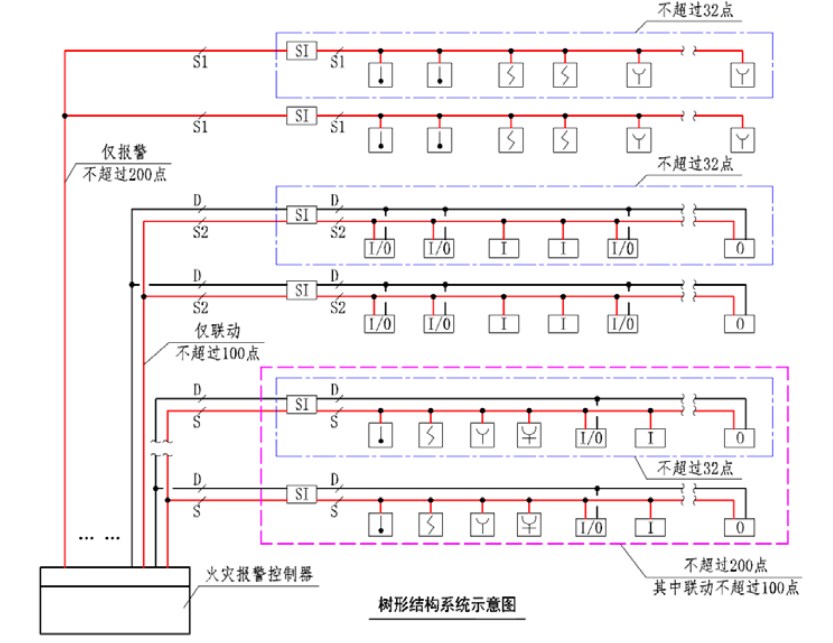

图3

图示3

三、应对措施及防治指南

1.施工人员应加强规范学习,严格按设计图纸施工;施工、调试过程中做好监督、检查工作;

2.当施工过程中出现变更时,应由原设计单位出具设计变更,确保每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点;在系统总线穿越防火分区时,在穿越处设置总线短路隔离器。

来源:《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《火灾自动报警系统设计规范》(GB 50116-2013)

第3.1.6条 系统总线上应设置总线短路隔离器,每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点;总线穿越防火分区时,应在穿越处设置总线短路隔离器。
