一、问题描述及原因分析

1．问题描述

现场点型探测器设置不符合规范要求的有：

1）点型探测器与照明灯间距过小【图示1】；

2）点型探测器至墙壁的水平距离小于0.5m【图示2】；

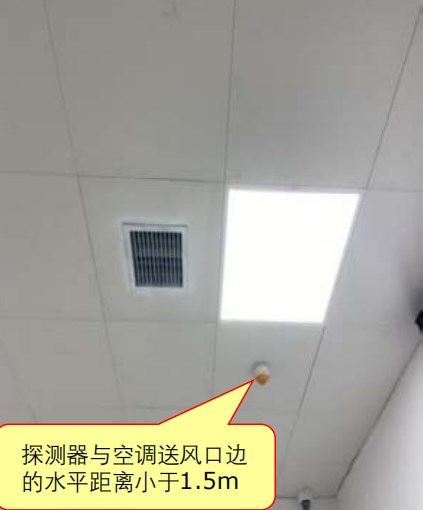

3）点型探测器距空调送风口边的水平距离小于1.5m【图示3】。

图示1

图示2

图示3

2．原因分析

1）探测器、灯具、送风口等设备分属不同的专业，其平面布置在不同的专业图纸上体现，因此，在设计阶段出现设备之间距离不满足规范要求的情况不易及时发现；

2）很多项目预埋由机电总承包完成，导致预埋的相关施工人员由于对规范不太熟悉，忽略了探测器与梁、墙等距离不满足规范要求；

3）施工单位在施工时，未能及时发现问题提请建设单位和设计单位做出协调、变更。

二、规范要求及正确做法

1．规范要求

☆《火灾自动报警系统设计规范》(GB 50116-2013)第6.2.4条、第6.2.5条、第6.2.6条【图示4】、第6.2.7条、第6.2.8条【图示5】。

2．正确做法

图示4

图示5

图示6

三、应对措施及防治指南

1．在图纸设计阶段，各专业之间要做好相互沟通工作，协调好设备之间、设备与墙体等建筑构件之间的距离；

2．施工人员要加强规范学习，预埋管道、线盒应做到点位精准；

3．参建各方要做好图纸会审工作，施工过程发现问题应及时提请相关各方做出协调、变更，确保满足规范要求。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《火灾自动报警系统设计规范》(GB 50116-2013)

第6.2.4条 在宽度小于 3m 的内走道顶棚上设置点型探测器时，宜居中布置。感温火灾探测器的安装间距不应超过 10m ； 感烟火灾探测器的安装间距不应超过 15m ；探测器至端墙的距离，不应大于探测器安装间距的 1/2 。

第6.2.5条 点型探测器至墙壁、梁边的水平距离，不应小于 0.5m 。

第6.2.6条 点型探测器周围 0.5m 内，不应有遮挡物。

第6.2.7条 房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的 5% 时，每个被隔开的部分应至少安装一只点型探测器。

第6.2.8条 点型探测器至空调送风口边的水平距离不应小于 1.5m ，并宜接近回风口安装。探测器至多孔送风顶棚孔口的水平距离不应小于 0.5m 。
