一、问题描述及原因分析
1.问题描述

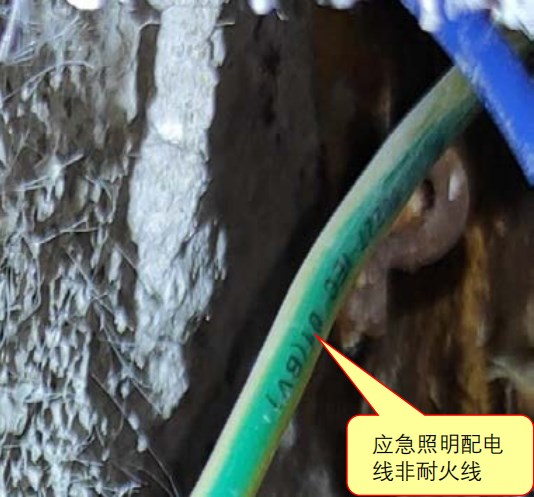

集中控制型系统中,应急照明配电线路未选择耐火线缆,不符合设计或规范要求。【图示1】
图示1
2.原因分析
1)设计图纸对应急照明配电线缆选型未作明确要求;
2)施工单位对消防应急照明和疏散指示系统线路的规范要求不熟悉或者由于线缆价格差异等原因,降低施工质量。
二、规范要求及正确做法
1.规范要求
☆《消防应急照明和疏散指示系统技术标准》(GB 51309-2018)第3.5.4条、第3.5.5条。【图示2】
2.正确做法
图示2
三、应对措施及防治指南
1.集中控制型系统中,除地面上设置的灯具外,系统的配电线路应选择耐火线缆,系统的通信线路应选择耐火线缆或耐火光纤;
2.非集中控制型系统中,除地面上设置的灯具外,系统配电线路的选择应符合:
1)灯具采用自带蓄电池供电时,系统的配电线路应选择阻燃或耐火线缆;
2)灯具采用集中电源供电时,系统的配电线路应选择耐火线缆。
3.设计图纸应明确注明线缆的规格型号;供货单位应严格按照设计要求采购线缆;建设单位和监理单位应加强材料进场检查、验收的监管。
来源:《江苏省民用建筑工程消防验收常见问题解析及防治指南》
《消防应急照明和疏散指示系统技术标准》(GB 51309-2018)
第3.5.4条 集中控制型系统中,除地面上设置的灯具外,系统的配电线路应选择耐火线缆,系统的通信线路应选择耐火线缆或耐火光纤。
第3.5.5条 非集中控制型系统中,除地面上设置的灯具外,系统配电线路的选择应符合下列规定:
1灯具采用自带蓄电池供电时,系统的配电线路应选择阻燃或耐火线缆;
2灯具采用集中电源供电时,系统的配电线路应选择耐火线缆。
