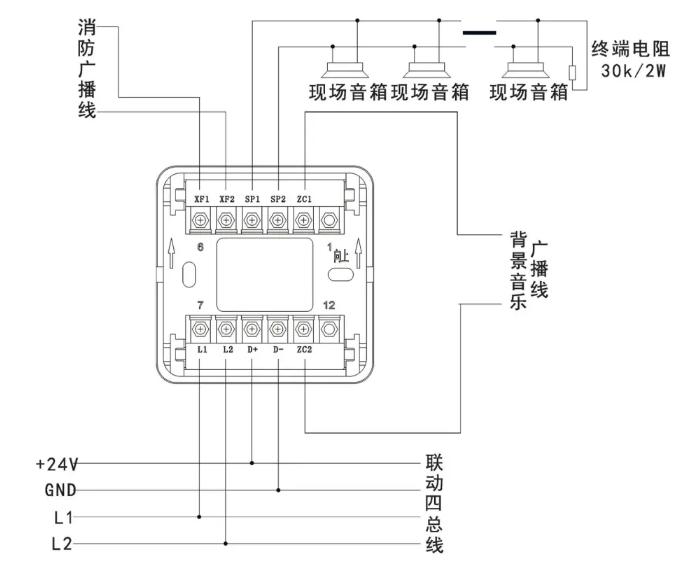

TCMK5212广播模块接线图:
接线说明:
L1(7)、L2(8):总线输入、无极性;
D1(9)、D2(10):电源输入、无极性;
ZC1(2)、ZC2(1):背景广播信号输入端、无极性;
XF1(6)、XF2(5):消防广播信号输入端、无极性;
SP1(4)、SP2(3):连接音箱输出端、无极性。
备注:
模块最多可带负载60W。
