中国建筑学会标准团体标准《民用建筑智能供配电系统设计标准》（以下简称标准）现处在报批阶段，对干式变压器有如下要求：

智能供配电管理系统（IMS）宜采集干式变压器下列数据和信息：

　　1 变压器绕组温度、超温报警信息；

　　2 冷却风机的状态、保护动作信息；

　　3 有载调压开关的状态；

　　4 电压、电流、功率、负载率、年最大负载；

　　5 变压器累计运行时间、年最大负载利用小时数；

　　6 二次侧电压畸变率、电流畸变率、三相不平衡度；

　　7 外壳门状态及报警信号。

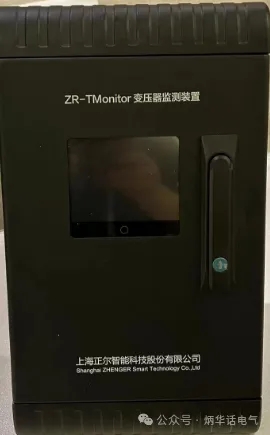

今天看到了上海正尔的变压器数字化监测设备，其体积不大，但功能齐全，完全能实现标准中的各项要求，并有成功应用案例，得到用户的好评。也符合工业和信息化部、市场监管总局、国家能源局联合发布的“变压器能效提升计划（2021-2023年）”的要求，为电力行业绿色高质量发展做出应有的贡献。

干式变压器作为供配电系统中的重要设备，其电气参数宜被IMS系统采集，通常在低压侧采集数据。

变压器绕组温度、温升、负载率和风机运行状态是评估变压器健康状态的重要数据，因此，它们宜被IMS系统采集。

图1 负载率与绕组温度曲线

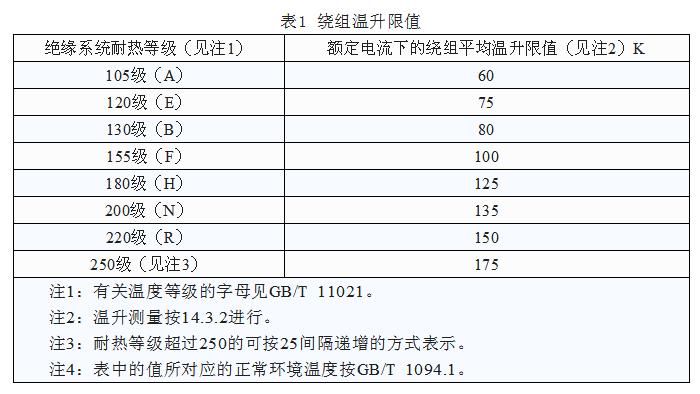

变压器运行时对电压畸变率和电流畸变率是有要求的，因此电压/电流畸变率宜被IMS系统采集。《电力变压器第11部分：干式变压器》GB/T 1094.11-2022第4.2.3条指出，干式变压器“正弦电源电压总谐波含量不超过5%，偶次谐波含量不超过1%”；第4.2.4条又规定，“如果负载电流中的总谐波电流含量超过5%，则应通过增加温升试验的试验电流来考虑这些谐波电流产生的附加损耗。”该标准给出了相应的试验要求，绕组温升不应超过表1的限值。

变压器运行损耗是评估变压器能源效率的重要数据，应被IMS系统采集。根据《配电变压器能效技术经济评价导则》DL/T 985-2022，变压器年最大负载利用小时数是指配电变压器一年中输送的电能(kWh)与其年高峰负载(kW)之比。

转载自@炳华话电气 2024-06-21
