TCMK6203输入/输出模块为天成消防二线制模块,主要用于连接需要火灾报警控制器控制的消防联动设备,现场应用主要配接220V强切、排烟阀、送风阀、防火阀、火机和水泵等设备,并可接收设备的动作回答信号。
TCMK6203输出为无源输出。
TCMK6203输入输出模块接线图:
有源24V控制接线示意图

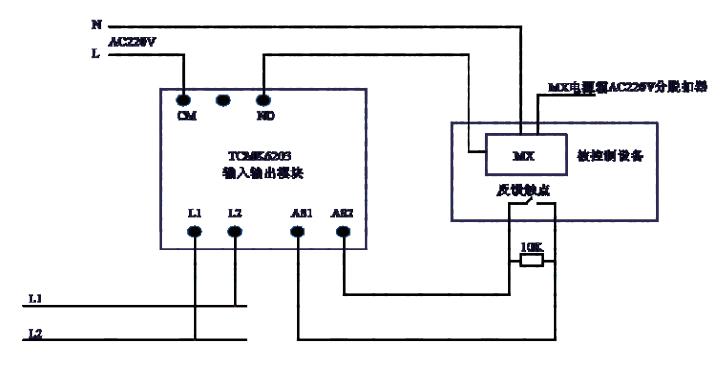

有源220V控制接线示意图
L1、L2:无极性信号两总线输入
CM、NO:继电器无源常开输出触点
CM、NC:继电器无源常闭输出触点
AS1、AS2:与被控制设备无源常开触点连接,用于实现设备动作回答确认(也可通过电子编码器设为自回答)
注意:模块的反馈输入端具备断线检测功能,要求在其末端并联接一个10K的终端电阻,否则控制器将报出该产品反馈端故障;输出线也具断、短线检测功能,当模块不动作时,要求常开输出端的电压在AC220V或DC24V之间,否则控制器将报出该模块输出线故障。
