泰和安图像型火灾探测器接线系统图

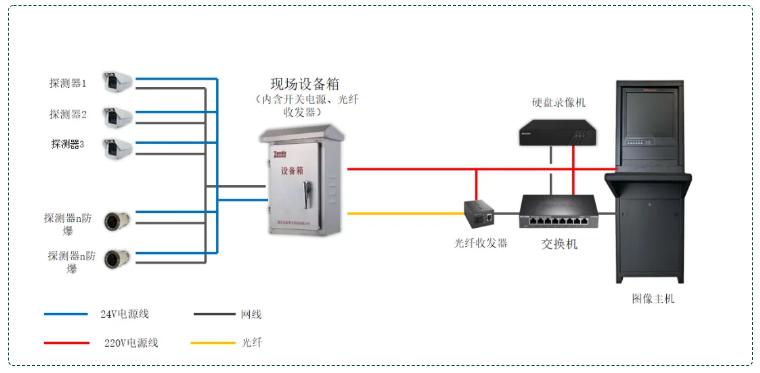

图像型火灾探测器接线系统图:

图像型火灾探测器接线系统图

图像型火灾探测器接线系统图

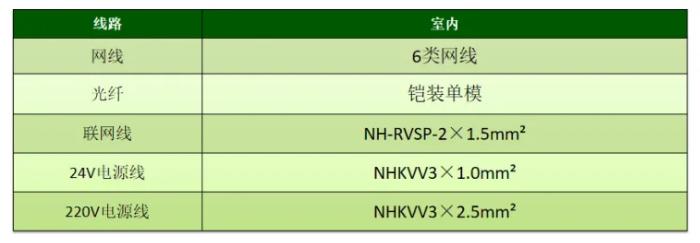

图像型火灾探测器线型选择:

图像型火灾探测器线型选择

  注意事项:

  1、布线及连接应整齐,线缆不宜交叉,并应固定牢靠;

  2、接线端子的每个接线端,接线不得超过2根;

  3、施工布线时,通信总线应与强电线分别布线,防爆区域的布线和线缆连接应符合防爆要求;

  4、导线穿管、线槽后,应将管口、槽口封堵;

  5、信号总线布线时,注意强弱电分开布线,不允许交叉和搭线。严禁与动力线、照明线、视频线、广播线、电话线等穿入同一线管;当系统应用在强干扰场所时,通讯线应采用带屏蔽层的双纹线,屏蔽层应良好接地。

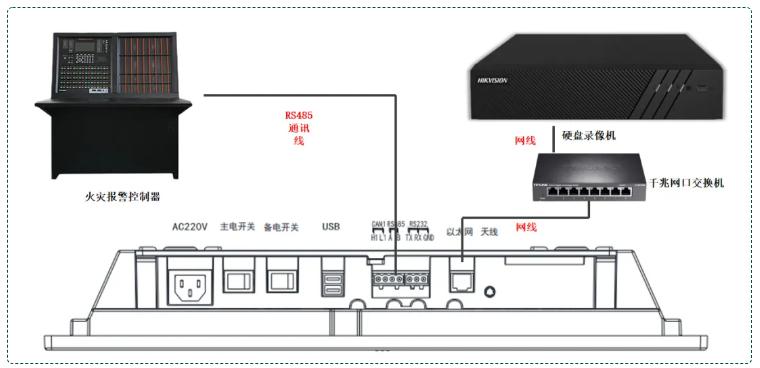

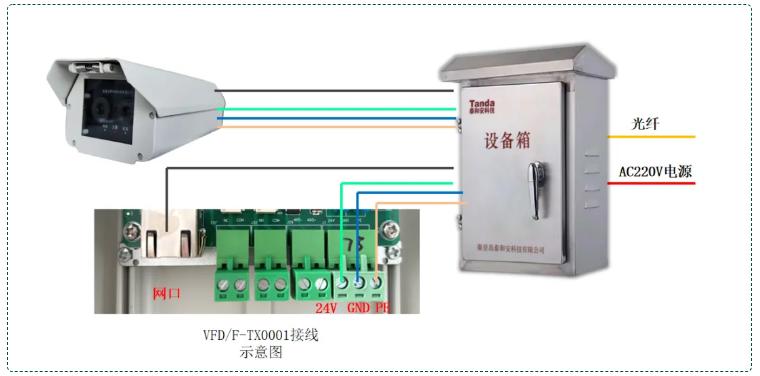

图像型火灾探测器接线系统图:

图像型火灾探测器接线系统图

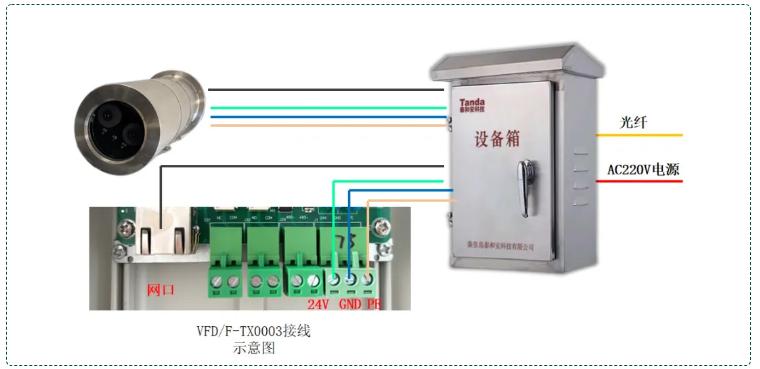

防爆图像型火灾探测器接线系统图:

防爆图像型火灾探测器接线系统图
