能美FRR28ZZ-F1中继模块接线图

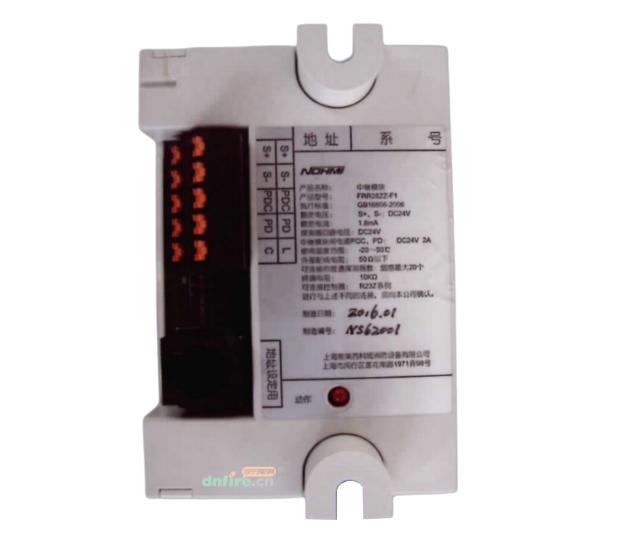

能美FRR28ZZ-F1中继模块

能美消防的FRR28ZZ-F1中继模块是自动火灾报警设备的构成产品的火灾报警信号模块,依据接受从探测器或手报发出的火灾信号,传送到火灾报警控制器。

FRR28ZZ-F1中继模块接线端子图:

FRR28ZZ-F1中继模块接线端子图

  S+、S-:信号总线

  PDC、PD:火灾探测器用电源

  L、C:接普通火灾探测器或手动火灾报警按钮

  切记:模块的编码必须用编码器水晶头数据线(插上图箭头处)进行编码,不能接在S+和S-上编码

FRR28ZZ-F1中继模块接线图:

FRR28ZZ-F1中继模块接线图

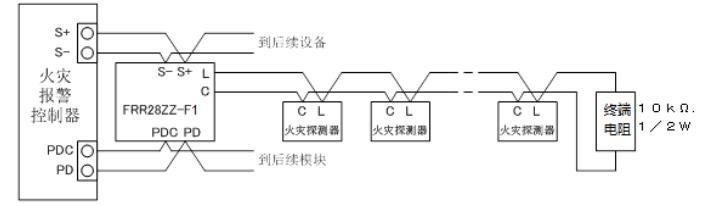

与普通探测器连接时

FRR28ZZ-F1中继模块接线图

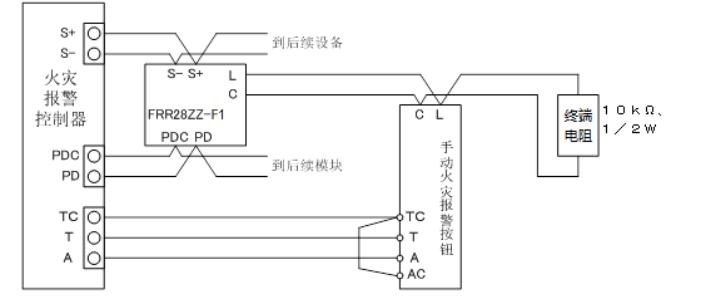

与普通手报连接时

  (1)端子S+连接主信号线S+,端子S-连接主信号线S-。

  (2)最终的探测器底座或手报的端子L和C,请连接终端电阻10KΩ、1/2W。

  (3)L、C端连接烟感最大30个,宜20个内;温感、手报数量无限制。
