【前言】现实应用中，末端试水装置未安装试水接头的情况普遍存在，这是不对的；试水接头可以采用大小头，也可以采用开式喷头。

一《自动喷水灭火系统设计规范》GB50084-2017

　　【6.5.2】末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数，应等同于同楼层或防火分区内的最小流量系数洒水喷头。

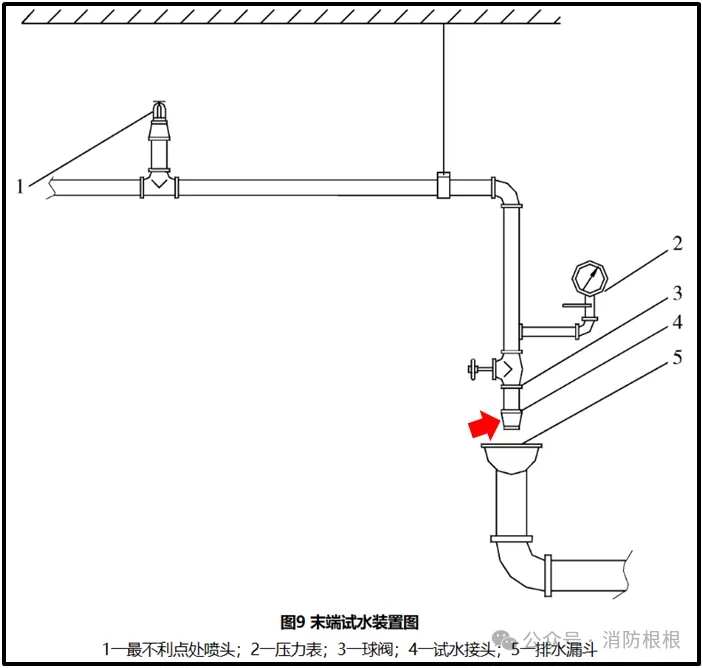

　　【条文说明】本条规定了末端试水装置的组成、试水接头出水口的流量系数，以及其出水的排放方式（见图9）。为了使末端试水装置能够模拟实际情况，进行开放一只喷头启动系统等试验，其试水接头出水口的流量系数，要求与同楼层或所在防火分区内采用的最小流量系数的喷头一致。例如：某酒店在客房中安装流量系数为K等于115的边墙型扩大覆盖面积洒水喷头，走廊安装下垂型标准流量洒水喷头，其所在楼层如设置末端试水装置，试水接头出水口的流量系数，要求为流量系数K等于80。

二《自动跟踪定位射流灭火系统技术标准》GB51427-2021

　　【4.3.12】模拟末端试水装置应由探测部件、压力表、自动控制阀、手动试水阀、试水接头及排水管组成，并应符合下列规定：

　　3 试水接头的流量系数（K值）应与灭火装置相同。

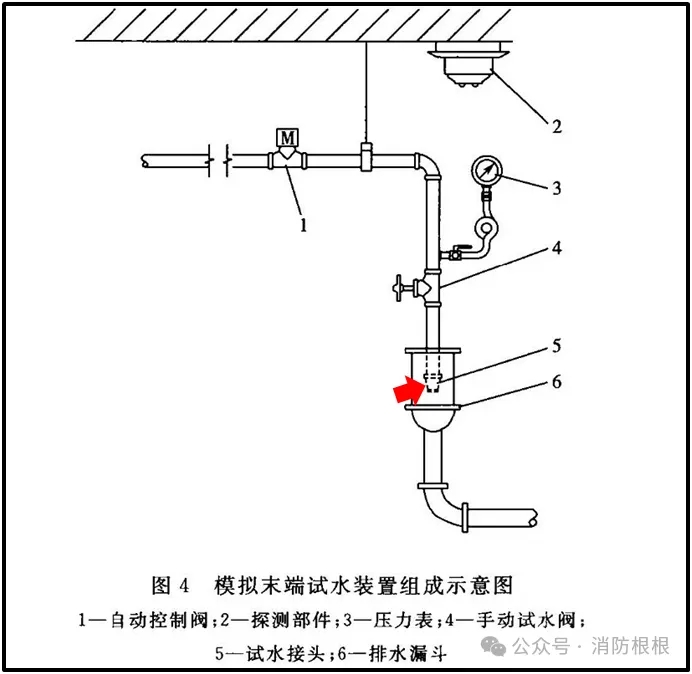

　　【条文说明】本条规定了模拟末端试水装置的组成及要求，图4为其组成示意图。

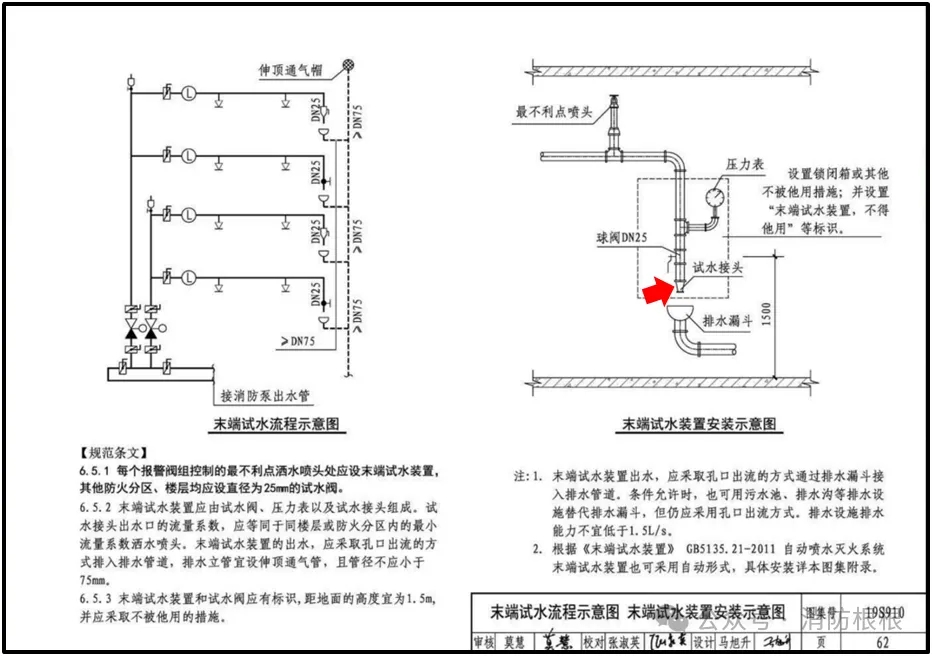

三《自动喷水灭火系统设计图集》19S910

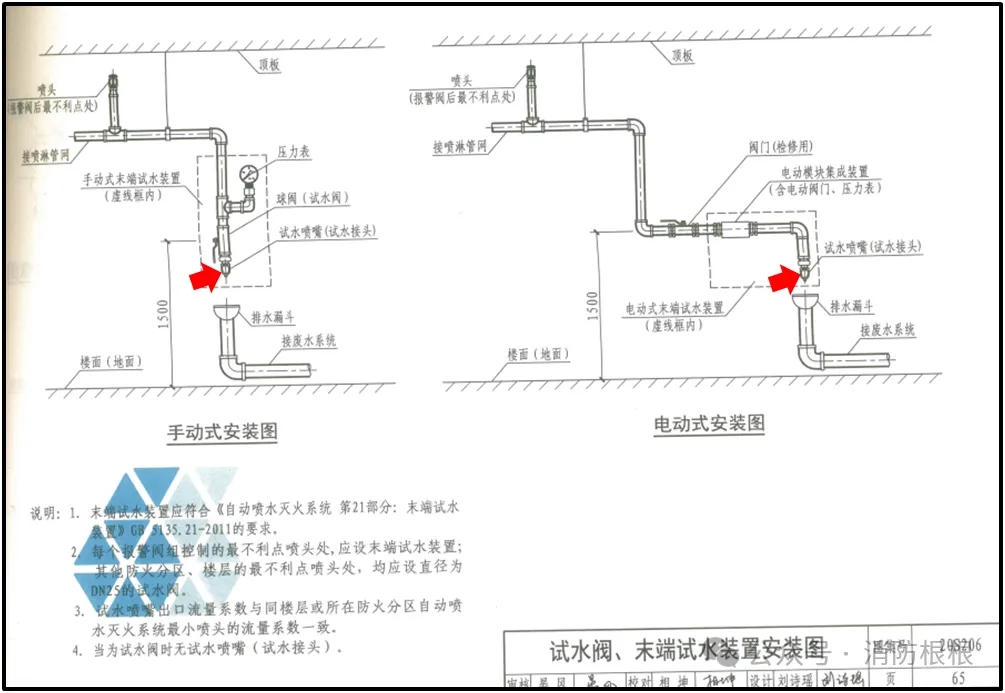

四《自动喷水灭火设施安装图集》20S206

转载自@消防根根

第一图有更换
