一、IG541气体灭火设备概述
混合气体IG541灭火剂由大气中存在的气体——氮气、氩气和二氧化碳混合而成,原料非常丰富,其臭氧耗损潜能值ODP=0(对大气臭氧层无破坏),温室效应值DWG=0(不造成温室效应),是真正的“绿色”灭火剂。同时IG541灭火剂还具有对人体无毒害、不污损设备、无腐蚀性、绝缘性能好、灭火过程中不影响人的视野且不产生温差和腐蚀性分解物等优点,是一种理想的灭火剂。

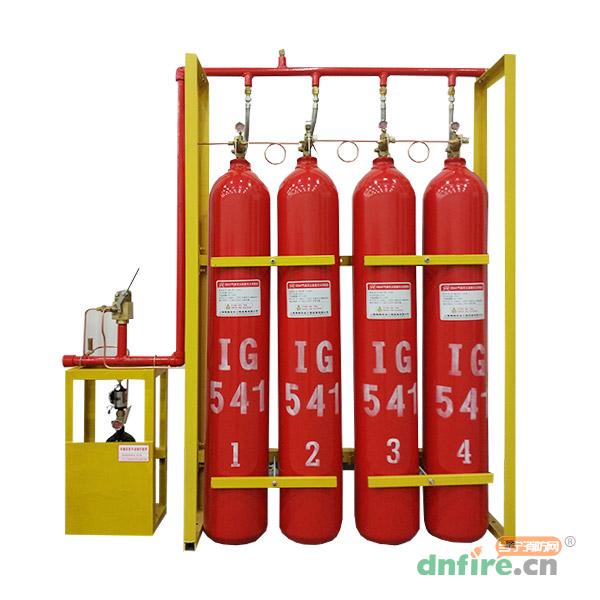

该设备主要部件有灭火剂储瓶、容器阀、选择阀、安全泄放装置、单向阀、连接管、集流管、容器阀、信号反馈装置、驱动气体瓶组、喷嘴等。
海越生产的IG541(20MPa)气体灭火设备采用先进技术,灭火剂容器阀具有自减压功能并获得了国家专利,专利号为201921895076X。系统具有结构简单、性能优良、控制方式先进、安全性高、操作维修方便等优点。

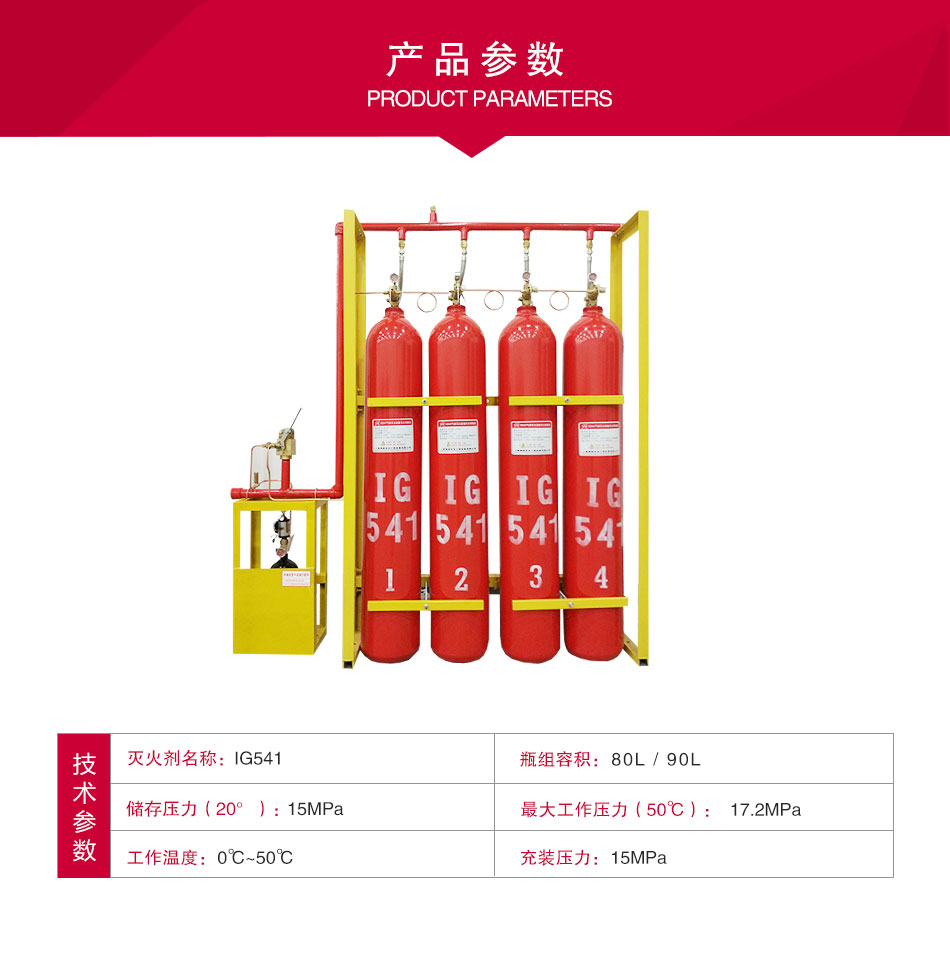

二、QMH15/80-HY QMH15/90-HY IG541气体灭火设备技术参数
型号 |
QMH15/80 - HY |
QMH15/90 - HY |
名称 |
IG541气体灭火设备 |
IG541气体灭火设备 |
灭火剂气瓶容积(L) |
80 |
90 |
灭火剂充装密度(Kg/m3) |
211.15 |
211.15 |
贮存压力(MPa) |
15 |
15 |
最大工作压力(MPa) |
17.2 |
17.2 |
灭火剂名称 |
IG541 |
IG541 |
灭火技术方式 |
全淹没 |
全淹没 |
灭火喷射时间(S) |
≤60 |
≤60 |
启动方式 |
自动、手动、机械应急操作 |
自动、手动、机械应急操作 |
有人工作场所安全设计浓度 |
≤43% |
≤43% |
喷嘴工作压力MPa |
≥2.0 |
≥2.0 |
驱动气瓶容积(L) |
4、7、36 |
4、7、36 |
驱动气体 |
氮气 N2 |
氮气 N2 |
驱动气体贮存压力 |
6.0MPa |
6.0MPa |
工作电源 |
AC220V、50Hz |
AC220V、50Hz |
备用电源 |
DC24V |
DC24V |
使用环境温度(℃) |
0~+50 |
0~+50 |
三、QMH15/80-HY QMH15/90-HY IG541气体灭火设备系统结构图

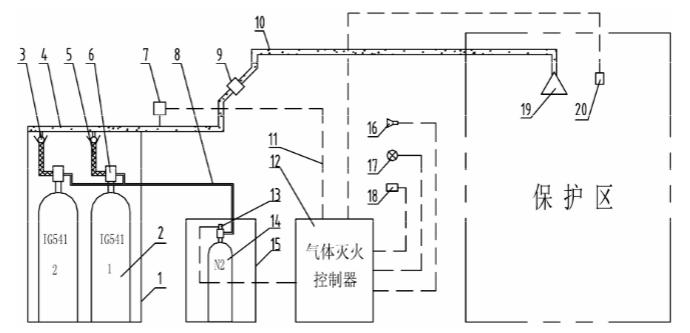

单元独立灭火系统:

1-灭火剂瓶组架 2-灭火剂瓶组 3-单向阀 4-集流管 5-连接管 6-容器阀 7-信号反馈装置 8-启动气体输送管道 9-减压装置 10-灭火剂输送管道 11-控制线路 12-气体灭火控制器 13-电磁型驱动装置 14-驱动气体瓶组 15-驱动气体瓶组架 16-声光报警器 17-喷洒指示灯 18-紧急启/停按钮19-喷嘴 20-火灾探测器 21-低泄高封阀

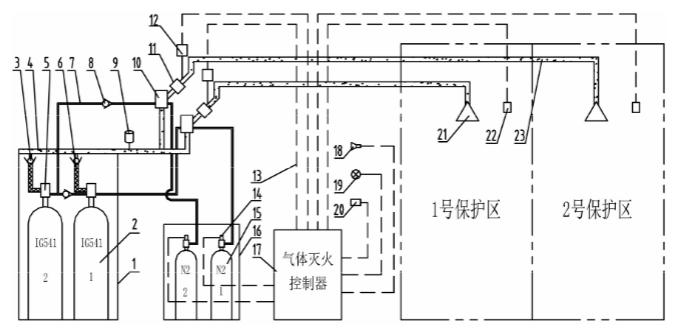

组合分配灭火系统:

1-灭火剂瓶组架 2-灭火剂瓶组 3-单向阀 4-集流管 5-容器阀 6-连接管 7-启动气体输送管道8-单向阀 9-安全泄放装置 10-选择阀 11-减压装置 12-信号反馈装置 13-控制线路 14-电磁型驱动装置 15-驱动气体瓶组 16-驱动气体瓶组架 17-气体灭火控制器 18-声光报警器 19-喷洒指示灯 20-紧急启/停按钮 21-喷嘴 22-火灾探测器 23-灭火剂输送管道 24-低泄高封阀
