消防电话模块接线

消防电话模块主要用于将手提/固定消防电话分机连入总线制消防电话系统,那么消防电话模块接线是什么样子的呢?如何接入消防电话系统的呢?今天当宁工程师小张将为大家讲解,以海湾GST-LD-8304消防电话接口为例。

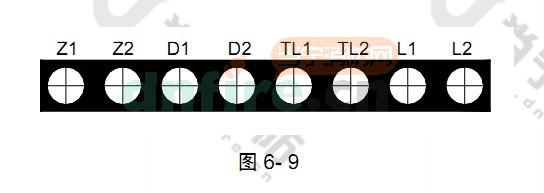

外端子示意图如图 6- 9 所示


其中:
Z1、Z2:接火灾报警控制器两总线,无极性
D1、D2:DC24V电源,无极性
TL1、TL2:与 GST-LD-8312连接的端子
L1、L2:消防电话总线,无极性


布线要求: Z1、Z2 采用截面积≥1.0mm 2 的阻燃 RVS双绞线,DC24V电源线采用截面积≥1.5mm 2
的阻燃 BV线,TL1、TL2、L1、L2采用截面积≥1.0mm 2 的阻燃 RVVP屏蔽线。

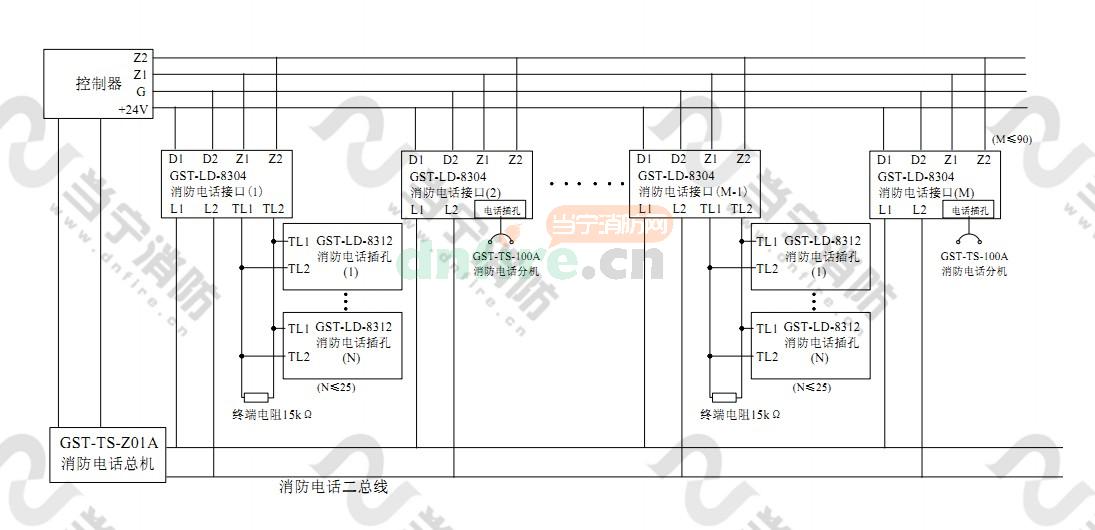

系统接线图:
