一、GST-LD-8304消防电话接口概述
GST-LD-8304消防电话接口（以下简称接口），主要用于将消防电话分机连入总线制消防电话系统。可直接与总线制电话分机连接，也可通过GST-LD-8312消防电话插孔与电话分机连接。当消防电话分机的话筒被提起，该部电话即被消防电话接口自动向消防电话系统请求接入，系统接受请求后，由火灾报警控制器向该接口发出启动命令，连入总线制消防电话系统；也可利用火灾报警控制器直接启动接口，实现对固定分机的呼叫。接口可安装在水泵房，电梯机房等门口。
二、GST-LD-8304消防电话接口特点
接口与电话主机间线路发生短路、断路或接口与电话插孔间线路断路，接口向控制器发送故障信号；
地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠；
电路部分和接线底壳采用插接方式，接触可靠、便于施工。
三、GST-LD-8304消防电话接口技术特性
1.工作电压： 总线电压：总线24V允许范围：16V～28V
2.电源电压：DC24V允许范围：DC20V～DC28V
3.工作电流： 总线监视电流≤1mA总线启动电流≤3mA 电源监视电流≤2mA电源启动电流≤10mA
4.输出控制方式：电平（继电器常开/常闭无源触点输出）
5.指示灯：红色（巡检时闪亮，话筒被提起时常亮）
6.编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定
7.线制：a)与火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接
b)与消防电话二总线采用两线连接，无极性，与消防电话分机采用四线连接
8.使用环境 温度：-10℃～+55℃
9.相对湿度≤95%，不凝露
10.外形尺寸：86mm×86mm×43mm(带底壳)
11.壳体材料和颜色：ABS，瓷白
12.重量：约142g(带底壳)
13.安装孔距：安装孔距：60mm
14.执行标准：GB16806-2006
四、GST-LD-8304消防电话接口结构特征、安装与布线
GST-LD-8304型消防电话接口的外形尺寸及结构与GST-LD-8319型输入模块相同，安装方法也相同，其对外端子示意图如图所示：
其中：
Z1、Z2：接火灾报警控制器两总线，无极性
D1、D2：DC24V电源，无极性
TL1、TL2：与GST-LD-8312连接的端子
L1、L2：消防电话总线，无极性
布线要求：Z1、Z2采用截面积≥1.0mm2的阻燃RVS双绞线，DC24V电源线采用截面积≥1.5mm2的阻燃BV线，TL1、TL2、L1、L2采用截面积≥1.0mm2的阻燃RVVP屏蔽线。
五、GST-LD-8304消防电话接口应用方法

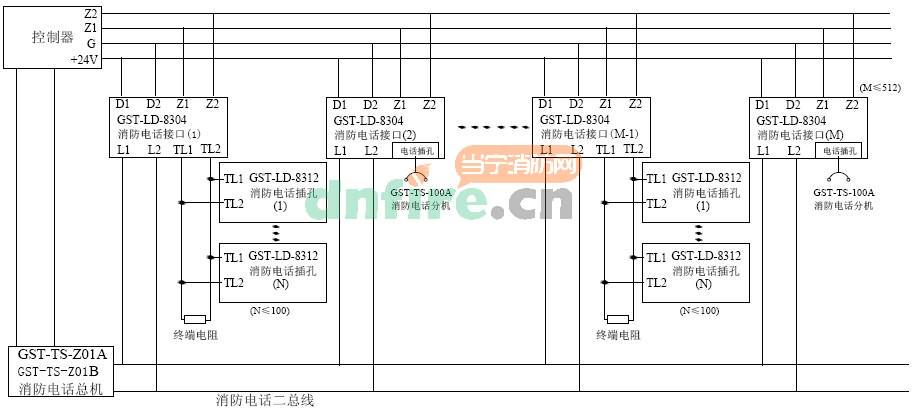

系统接线图如图所示
1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照
http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您
点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；
当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！
服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！
注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！
权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。
关于我们
当宁消防网提供的商品保证正品，并提供正规的增值税发票，货物从发出之日起，质保一年，请放心购买。
关于发票
发票说明：当宁消防网所售商品均可提供正规发票。
发票抬头：发票抬头不能为空，您可在下单时，在“备注”处填写您本人/他人的名字或公司名称，发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误，恕不能提供发票重开服务，敬请谅解。
签收提醒
为了您的权益能够得到有效的保障，请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收，并建议您尽量不要委托他人代为签收，若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为，则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下，若您的产品出现质量问题，只需提供当时购买的订单号，从产品发出之日起，一年内享受当宁消防免费的售后维修服务（配件除外、运费各半）。
特别提醒：
由于本店所售产品为工业品，一旦售出，概不退换，请购买前确认好型号，如确为产品本身质量问题，自签收之日起，在保证产品包装完好不影响二次销售的情况下，可申请退换货，谢谢您的支持！
自产品发出之日起1年内，如遇产品质量问题，请您联系客服处理，经技术确认后，为您作维修处理（运费各半）。
【注意事项】
1.由于本店发错产品，返回运费由我们承担。
2.当宁所售均为全新品，为保护消费者利益，以下情况视为影响二次销售：
1）物品上出现划痕、裂缝；
2）物品上包装破损或已通电使用；
3）密封产品原包装打开；
4）其他可能影响二次销售的；
3.以下情况不予以办理维修：
1）过保产品（超过保质期的产品）；
2）人为损坏；
3）非我店售出产品；
4）经鉴定无法维修；
4.请在里面放置一张纸条，上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
APP下载
发布询价单
问匿名用户评论等级：
这个模块更换后需要编码吗
答管理员：
更换是需要将新的编码地址编码到原来旧设备的地址码的
2021-05-23 19:01:10
问匿名用户评论等级：
问现场消防电话能打到中控室 不能接通 也不能通话现场这一直是拨号声？
答管理员：
是新项目的话是不是调试没有完成。运行中的系统，那就出故障了，先看8304模块主机上有没有故障信息
2020-08-08 01:01:09
问匿名用户评论等级：
你们的电话模块电话线是不是接tl1tl2
答管理员：
是的，我们有接线示意图，另外产品后有接线端子说明。
2017-09-02 17:57:08
问匿名用户评论等级：
海湾电话模块tl1.tl2有电压输出，请问是正常情况么？如果不是能详细介绍下么！谢谢
答管理员：
可以电话咨询一下我们的技术服务人员哦，电话400-003-0119
2017-06-01 21:16:56
问匿名用户评论等级：
手报插孔电话连接完毕，请问在主机怎样调试才能通话？
答管理员：
电话模块定义好，详细的可以联系我们的技术人员哦，电话400-003-0119.
2016-12-12 12:05:02
问匿名用户评论等级：
电话模块在区域控制器控制范围内不能和主控制器联动，也就是说当分机电话提起时，可以呼通主控制器的电话总机，但不能接通，通话
答管理员：
电话主机调试OK了吗？电话模块是否编码定义正确。如果采购的是我们公司的，建议你电话联系一下我们的技术人员，电话400-003-0119.
2016-07-28 20:39:07
问匿名用户评论等级：
问1个电话模块最多可以接多少个手报电话插孔？
答管理员：
GST-LD-8304消防电话接口理论上是可以接100个电话插孔，但实际往往是没有这么多的。
2016-06-10 22:25:11
问匿名用户评论等级：
这个接口是不是插上消防电话分机就可以与总机通话了 还是必须在安装一个消防电话插口
答管理员：
一个LD8304电话模块带一个固定式电话分机的。电话模块需要定义的，电话主机需要调试，好了就可以通话了。
2015-12-17 10:20:54
问匿名用户评论等级：
此接口与手报合用的时候，电话接口安装在手报附近吗？需要模块箱吗 如果有合适的模块箱能否推荐一下。还是所有一个防火分区的模块安装在一个共同的位置
答管理员：
一个电话接口模块可以带多个手报电话插孔的。模块箱在我们的网站有的，可以根据你模块箱需要放置的模块数量来选择箱子大小。
2015-12-17 10:18:28
问匿名用户评论等级：
