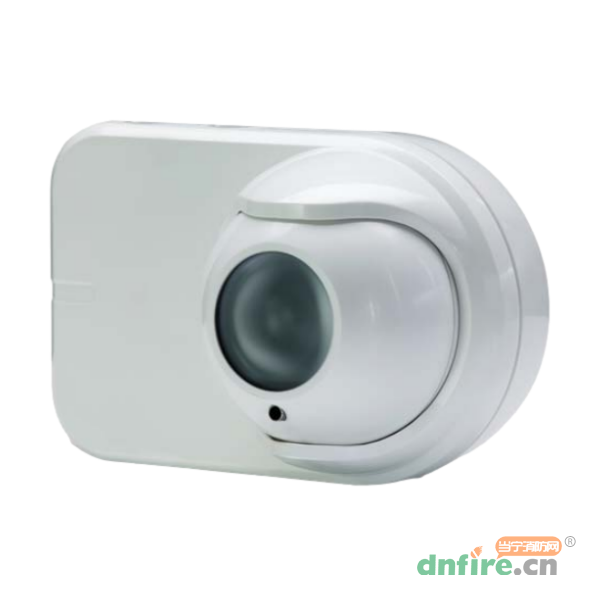

一、OSID双鉴式成像感烟探测器概述
艾克利斯生产的双鉴式成像感烟探测器（OSID）是对射式光束烟雾探测技术中的一项新发明。OSID采用先进的双波段对射式光束和光学成像技术进行烟雾探测预警，提供了一种低成本、可靠、易于安装的解决方案，克服了传统对射式探测的主要缺陷，例如：误报警和对准困难。
二、OSID双鉴式成像感烟探测器独特的探测技术
OSID系统可以测量进入安装在保护区域上方的投射光束的烟雾量。单个OSID成像器即可对应探测最多七个发射器，从而提供了宽广的覆盖范围。这种革命性的OSID烟雾探测器开发利用了烟雾探测技术领域的两项创新。
双波段烟雾颗粒探测：
每个发射器投射的光束都含有一个与成像器同步的独特序列的紫外（UV）和红外（IR）脉冲，从而能够杜绝任何干扰光源。
此系统采用双波段探测烟雾颗粒，能够区别不同的烟雾颗粒尺寸。波长较短的UV能与小烟雾颗粒和大烟雾颗粒发生作用，而波长较长的IR则仅与大烟雾颗粒作用。因此，通过测量双波段路径损失，探测器能够提供可重复烟雾遮挡测量，同时不受灰尘颗粒或其他固体侵入颗粒的影响。
具有CMOS成像芯片的光学成像：
OSID成像器内含光学成像阵列，因此探测器具有较大的视角，能够定位和追踪多个发射器。同时系统还能够不受安装精度较低的影响，补偿建筑结构自然移位造成的偏移。
滤光作用、高速影像采集以及智能软件算法使OSID系统具有很高的稳定性和灵敏度，同时其抵抗强光照变化的能力更强。
三、OSID双鉴式成像感烟探测器的运行
成像器通过状态LED灯、故障和报警继电器，以及远程指示器接口实现状态信息（火警、故障和电源）的通信。通过故障LED的编码闪烁可以识别特定的故障（错误）。
成像器上还提供了一个内部加热选项，以防止光学表面产生冷凝，同时复位端子可以通过外部信号来复位探测器。
四、OSID双鉴式成像感烟探测器的特性
◎OSI-10的最大探测范围为100米
◎火警、故障和电源的状态LED
◎防误警报能力
◎不受灰尘和侵入固体颗粒影响
◎具有较大的调节角和视角，易于对准
◎无需精确对准
◎能够承受对准偏移
◎十分钟内完成自动调试
◎简单的DIP开关配置
◎基于双波段LED的烟雾探测
◎维护简单易行
◎传统火警接口，能够直接与火灾报警系统集成
◎三种可选报警阀值
五、OSID双鉴式成像感烟探测器安装和维护

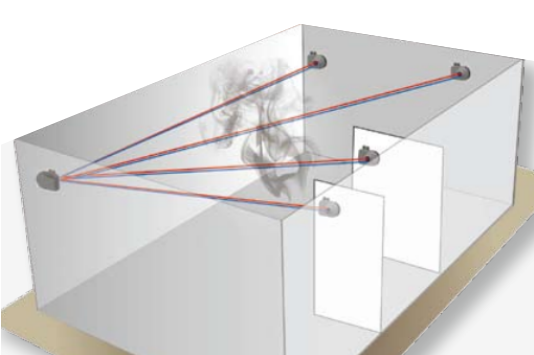

OSID系统由最多七个沿保护区域周边布置的发射器（45°和90°成像器单元）和一个安装在对面的成像器组成。每个部件都可以直接安装在安装表面，也可以通过随附的安装托架进行固定。您可以选用使用寿命高达五年的蓄电池供电的发射器，以减少安装时间和成本。
成像器上的终端卡提供了所有的现场接线端子，成像器上的DIP开关则使用户能够针对特定用途配置探测器。
使用一个激光对准工具旋转光学球体元件，直到对准工具投射的激光束接近成像器，这样即可实现发射器的对准。
成像器的对准与发射器类似，使其视场（FOV）涵盖所有发射器即可。当某个发射器丢失或者处于成像器视场之外时，将显示故障或错误。
OSID系统具有较高的防止灰尘和污物能力，实际操作中很少需要维护。预防性维护仅限于探测器部件光学元件表面的偶尔清理。
六、OSID双鉴式成像感烟探测器技术参数
| 供电电压 |
20至30 VDC（标称电压24 VDC） |
| 成像器电流消耗 |
8mA（1个发射器）；
10mA（7个发射器）；
练习模式下达到峰值（24VDC）时的电流消耗31mA
|
| 发射器电流消耗 |
350μA标准功率，800μA大功率；内置5年使用寿命可替换的蓄电池 |
| 报警阈值级别 |
较低-灵敏度最高/报警最早20%(0.97 dB)；
中等-灵敏度中等35%(1.87 dB)；
较高-灵敏度最低/最大的抗烟雾干扰能力50%(3.01 dB)
|
| 调节角 |
±60°（水平）、±15°（竖直） |
| 最大偏心角 |
±2° |
| 尺寸（长高宽） |
发射器/成像器：208×136×96mm |
| 运行温度条件 |
-10℃~+55℃ |
| 相对湿度 |
10~95%RH（无冷凝） |
| IP等级 |
电子产品的等级为IP 44
光学产品外壳的等级为IP 66
|
| 状态指示灯 |
火警（红色）、故障/电源（黄/绿双色） |
