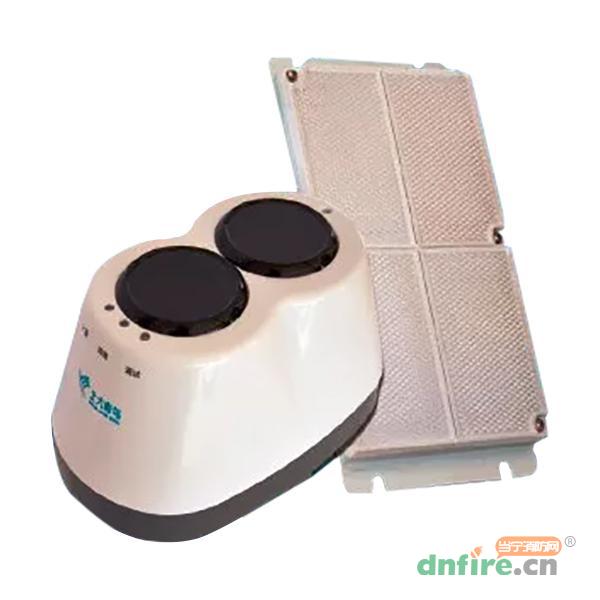

一、JTY-H-JBF4382型线型光束感烟火灾探测器产品简介
JTY-H-JBF4382型线型光束感烟火灾探测器（以下简称：探测器）是反射式总线编址型线型光束感烟火灾探测器，适用于青鸟消防11SF、51S系列控制器。通过继电器输出火警和故障信号，可与不同厂商的火灾报警控制器连接。探测器配有激光模组和LED信号指示，整个调试过程方便，快捷，易于操作。
二、JTY-H-JBF4382型线型光束感烟火灾探测器产品特点
●反射式线型光束感烟火灾探测器,发射接收一体化设计；
●开关量信号输出，可兼容任意厂家信号输入模块；
●调试简单，激光模组快速定位反射器的安装位置，LED指示信号强度；
●采用自动增益控制技术，背景信号自动补偿，抗日光能力强；
●内置微处理器，全功能自诊断，扰动自动过滤技术；
●两组独立步进式精密微调，水平/垂直光学角度调整方便，校准精确。
三、JTY-H-JBF4382型线型光束感烟火灾探测器主要参数
| 工作电压 |
电源：DC18V~DC30V |
| 工作电流 |
监视状态：≤15mA |
| 报警状态：≤35mA |
| 故障状态：≤25mA |
| 调试状态：≤25mA |
| 继电器触点 |
最大电压：DC30V，最大电流：2A |
| 状态指示 |
监视状态：红色指示灯闪亮 |
| 报警状态：红色指示灯常亮 |
| 故障状态：黄色指示灯常亮 |
| 调试状态：绿色指示灯闪亮或常亮 |
四、JTY-H-JBF4382型线型光束感烟火灾探测器安装注意事项
●探测器正常工作需要稳固的安装面，不应安装到受周围机械振动干扰较大的表面；
●探测器安装时应防止太阳光、卤素灯光等强光源直接照射接收器。光源路径与探测器光路夹角应大于5°；
●探测器光路需要畅通无阻且光路周围1m范围内不应有固定或移动物体；
●探测器不应安装到存在大量粉尘或水蒸气的场所；
●探测器安装距侧面墙和天花板均需大于0.5m；
●探测器安装之前应确定好自己的地址，防止出现重码的现象；
●探测器与反光板安装距离在5m~50m之间时，需要使用2块反光板。安装距离在50m~100m之间时，需要使用4块反光板。反光板组合使用时应当摆放紧密，反光板之间不应留有空隙。
五、JTY-H-JBF4382型线型光束感烟火灾探测器接线及调试

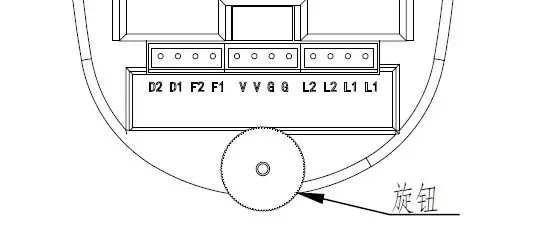

接线端子示意图如下：
| 符号 |
D2/D1 |
F2/F1 |
V |
G |
L2/L1 |
| 名称 |
故障继电器 |
火警继电器 |
24V |
负极 |
回路芯线 |
1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照
http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您
点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；
当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！
服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！
注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！
权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。
关于我们
当宁消防网提供的商品保证正品，并提供正规的增值税发票，货物从发出之日起，质保一年，请放心购买。
关于发票
发票说明：当宁消防网所售商品均可提供正规发票。
发票抬头：发票抬头不能为空，您可在下单时，在“备注”处填写您本人/他人的名字或公司名称，发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误，恕不能提供发票重开服务，敬请谅解。
签收提醒
为了您的权益能够得到有效的保障，请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收，并建议您尽量不要委托他人代为签收，若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为，则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下，若您的产品出现质量问题，只需提供当时购买的订单号，从产品发出之日起，一年内享受当宁消防免费的售后维修服务（配件除外、运费各半）。
特别提醒：
由于本店所售产品为工业品，一旦售出，概不退换，请购买前确认好型号，如确为产品本身质量问题，自签收之日起，在保证产品包装完好不影响二次销售的情况下，可申请退换货，谢谢您的支持！
自产品发出之日起1年内，如遇产品质量问题，请您联系客服处理，经技术确认后，为您作维修处理（运费各半）。
【注意事项】
1.由于本店发错产品，返回运费由我们承担。
2.当宁所售均为全新品，为保护消费者利益，以下情况视为影响二次销售：
1）物品上出现划痕、裂缝；
2）物品上包装破损或已通电使用；
3）密封产品原包装打开；
4）其他可能影响二次销售的；
3.以下情况不予以办理维修：
1）过保产品（超过保质期的产品）；
2）人为损坏；
3）非我店售出产品；
4）经鉴定无法维修；
4.请在里面放置一张纸条，上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
APP下载
发布询价单
问匿名用户评论等级：
我想请问一下，这款红外调试有激光红点对射调试吗？
答管理员：
根据产品说明是有的，详细操作可以查看下页面上说明书
2023-11-04 07:35:09
问匿名用户评论等级：
这种烟感器能感应到工厂厕所有人蹲坑的时候抽烟的那个烟雾吗
答管理员：
这种是不可以的。你可以联系页面上手机电话或者400-928-6119咨询，给你推荐合适的款式。
2023-04-12 11:20:43
问匿名用户评论等级：
JTY_H_JBF4382正确接线应该怎么接
答管理员：

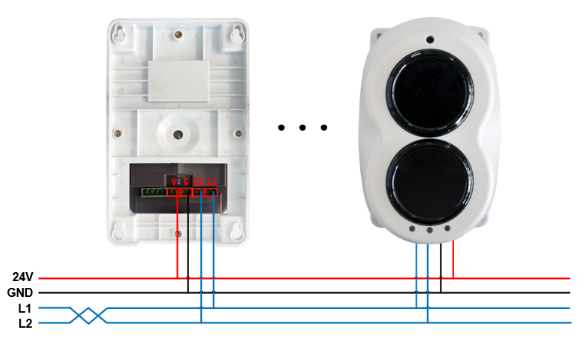

看你接入哪家的报警系统了。页面的接线图是接入青鸟的，一组电源线一组信号线，和传统声光类似。反射板端不需要接线。
2021-07-10 11:20:04
问匿名用户评论等级：
需要模块应该怎样接线，不需要模块应该怎么接线
答管理员：
介绍中接线图的就是不需要模块的，不过需要接入青鸟对应的火灾报警系统中。如是其他品牌的报警系统可以用输入模块接入报警系统，和感温电缆、火焰探测器一样的接法，继电器干节点输出接入输入模块。
2021-07-10 10:54:45
问匿名用户评论等级：
调了几次一直报故障，什么产品噢
答管理员：
请问是什么问题呢？您可以跟厂家售后那边反映一下
2019-10-28 10:23:31
问匿名用户评论等级：
装了几天对不上一个什么产品
答管理员：
反光式的，反光板与探测器基本在同一水平线上吧，根据说明书调试，这种产品相对是比较麻烦一些。如还有问题可以联系你的供应商，让提供技术支持，至少远程技术指导一下
2019-06-29 11:29:58
