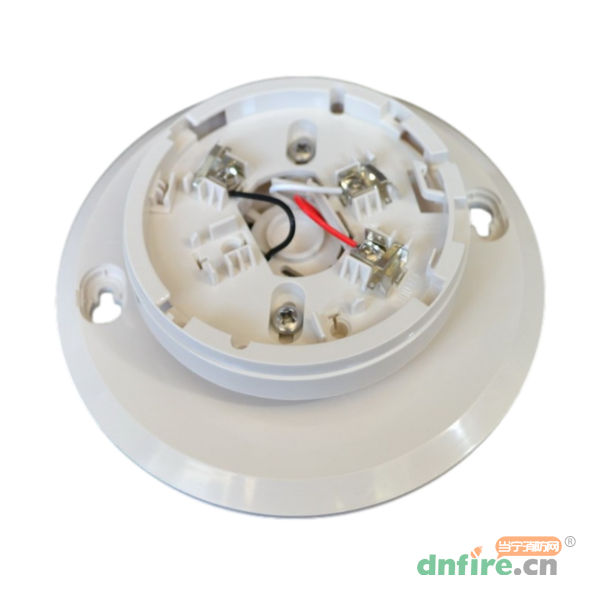

一、B900BH音响底座概述

　　B900BH音响底座使用在智能报警系统中，每个回路允许容纳的最大数量可参阅控制器面板的使用说明。本底座需要外接24VDC电源且可以反极性接线，为了防止线路干扰，外部电源回路（端子1和2）和通讯线回路（端子3和4）之间是隔离的。当探测器上的LED锁定恒亮约0.5秒后，与此相连接的底座上的音响器开始发出声音。独立的音响底座，当外接电源极性反接时，其上的音响器开始发音。

　　注意：如果本音响底座不作为声音警告系统而被使用，则外部供电的24VDC电源可被当作主供电的一个器件且必须符合主供电系统的要求。

二、B900BH音响底座组合单元介绍

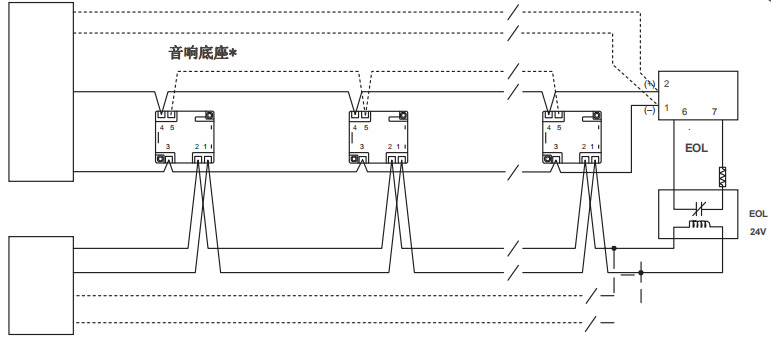

　　喇叭组合单元一个标准的喇叭组合单元需要连接6个带有喇叭的底座。在此单元中，任一探测器上的LED都由控制器点亮后，使相连底座上的喇叭发出声音。按下图所示，使用端子5可将组件连接在一起。由于本单元不受监控，仅被用作警报辅助设备。

　　注意：本喇叭组合单元仅被用作警报辅助设备。不可将其视为预警设备。

三、B900BH音响底座技术参数

型号	B900BH
名称	音响底座
品牌	江森自控
外部电源电压	17VDC～32VDC
静态电流	最大1.0mA
报警电流	最大15mA
最大纹波电压	10%所供电压
直径	152mm(6.0英寸)
高度	58mm(2.3英寸)
重量	175g(0.39英镑）
工作温度范围	-10℃～55℃
工作湿度范围	10%～95%RH
远程输出电流	最大1.5mA@24VDC
音响输出	≥85dBA@24VDC(消音室所测)

四、B900BH音响底座安装接线端子说明

　端子描述端子功能：

　　1.外部电源正（+）

　　2.外部电源负（-）

　　3.通讯输入和输出负（-）

　　4.通讯输入和输出正（+）

　　5.连接音响底座

　　其中端子3和4为通讯回路之间的连接端子。

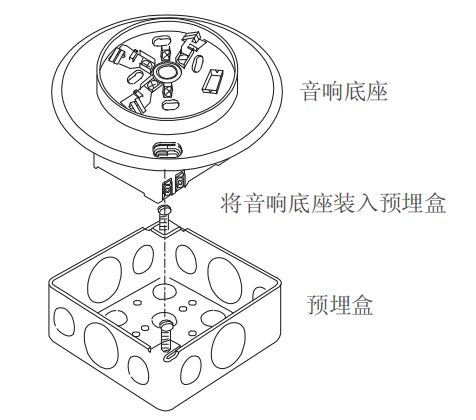

　　将底座装于预埋盒上，并用预埋盒上的螺钉上紧固定（见上图）。

　　音响底座深28mm，必须装入至少38mm到至54mm深，102mm见方的预埋盒里。备注：允许预埋盒外沿至所装墙面或天花板瓷砖最大空间距离为3mm。
